法兰安装型万向球销轮传动构件设计

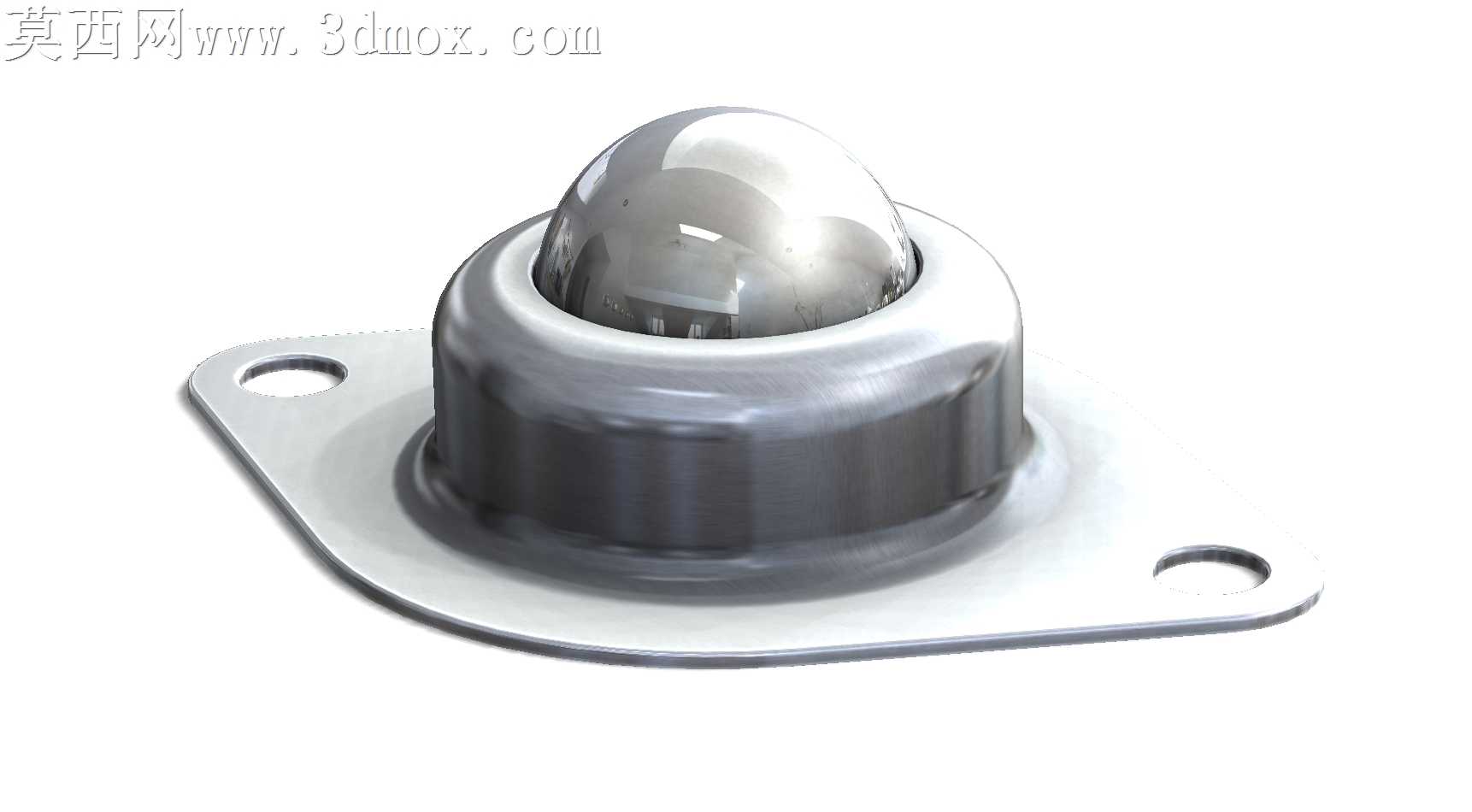

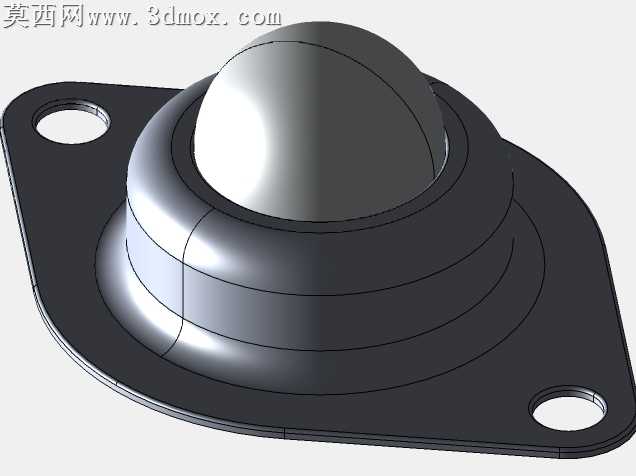

本作品为法兰安装式球销轮三维建模设计，整体建模过程在三维设计环境中完成，建模阶段严格遵循机械五金零件的实际加工尺寸逻辑，对各部分结构进行精准还原。首先针对底部菱形法兰安装底座进行建模，精准绘制两个对称分布的安装通孔结构，法兰底座边缘做了符合实际冲压工艺的圆角过渡处理，底座厚度均匀，表面平整度符合五金冲压件的成型特征，安装孔的孔径与孔位间距严格匹配常规输送线的安装标准，保证后续虚拟装配时的适配性。中部的球座承托结构采用回转体建模思路完成，通过旋转特征生成主体轮廓后，对球座与法兰底座的衔接位置做了平滑过渡处理，既保证结构强度，也还原了实际零件冲压成型后的应力分散结构特征，球座内壁做了与钢球适配的球面承托面，预留了合理的转动间隙，保证钢球可以实现多方向自由转动。顶部的承载钢球采用球面实体建模，还原了钢球的高精度球面特征，钢球与球座的配合关系经过虚拟装配校验，既不会出现松脱脱落的问题，也不会因为间隙过小导致转动卡滞。渲染阶段采用Preview Real Graphics view渲染模式，对不同部件赋予匹配的材质属性：法兰底座与球座部分赋予哑光金属材质，还原碳钢冲压件经表面处理后的金属质感，调整材质的粗糙度与反射参数，呈现出五金零件表面细腻的金属光泽；顶部钢球部分赋予高反光镀铬金属材质，精准模拟轴承钢球的镜面反射效果，还原钢球表面光滑高亮的视觉特征。场景搭建阶段调整了环境光与主光源的角度，通过多光源布光突出零件的结构轮廓，在金属表面形成自然的明暗过渡与高光反射，同时调整视图透视参数，采用斜45度俯视视角展示零件，能够同时清晰呈现法兰安装面的结构、球座的轮廓以及顶部钢球的形态，让观看者可以直观理解零件的整体构造与安装方式。建模过程中对零件的各部分尺寸比例进行反复校验，保证整体结构符合万向球销轮的实际功能逻辑，这类构件常被用于输送线、工装平台作为万向承载部件，建模时充分考虑了零件的实际使用场景，所有结构特征都服务于万向承载、便捷安装的功能需求，没有冗余的设计结构，整体模型结构完整，细节还原度高，可用于虚拟装配演示、产品展示以及相关机械结构的设计参考。
