在精密轨迹演示、教学教具开发以及特种加工设备的轨迹执行单元设计中,这类基于阿基米德原理的椭圆生成机构有着非常务实的应用场景,很多需要输出标准椭圆运动轨迹的非标设备,都会采用类似的双滑块正交约束结构来实现稳定的轨迹输出,相比多轴联动插补生成椭圆轨迹的方案,纯机械结构的可靠性更高,不需要复杂的电控系统配合,在一些强电磁干扰、高湿高粉尘的严苛工况下,纯机械传动的轨迹生成机构故障率远低于电控方案。

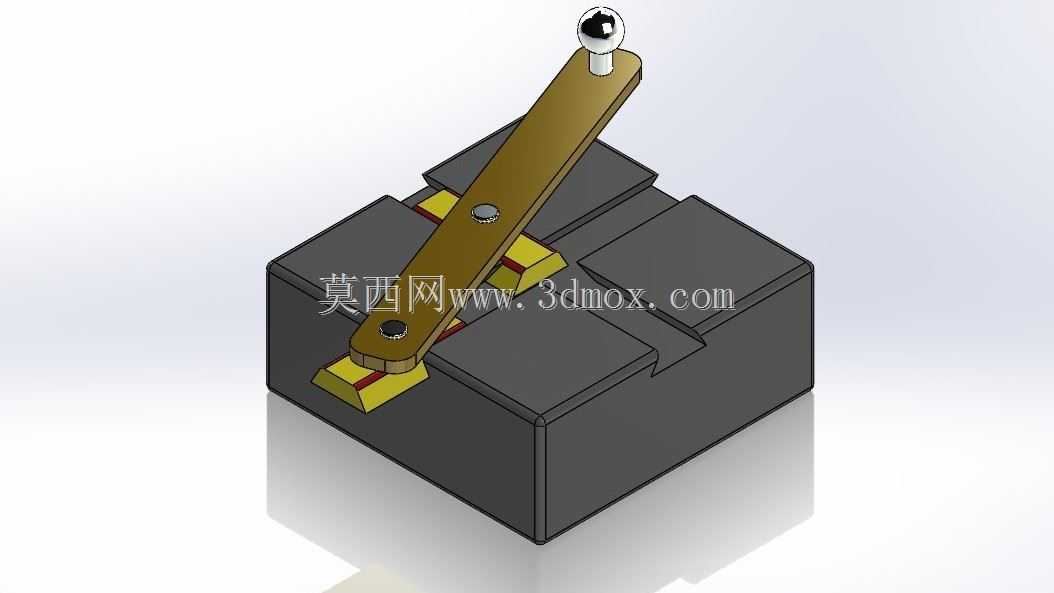

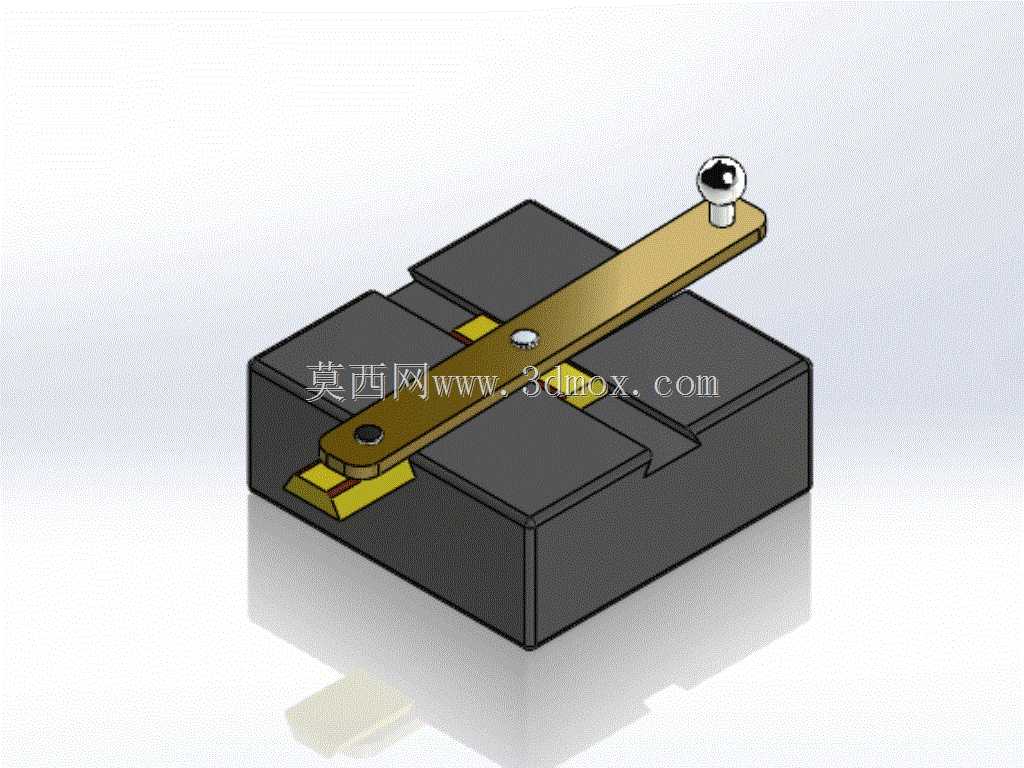

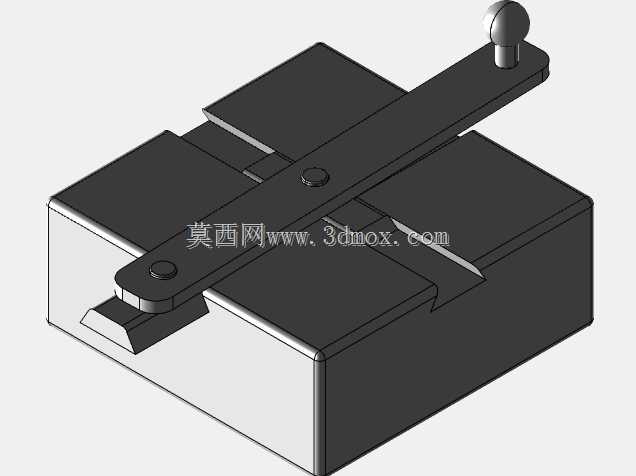

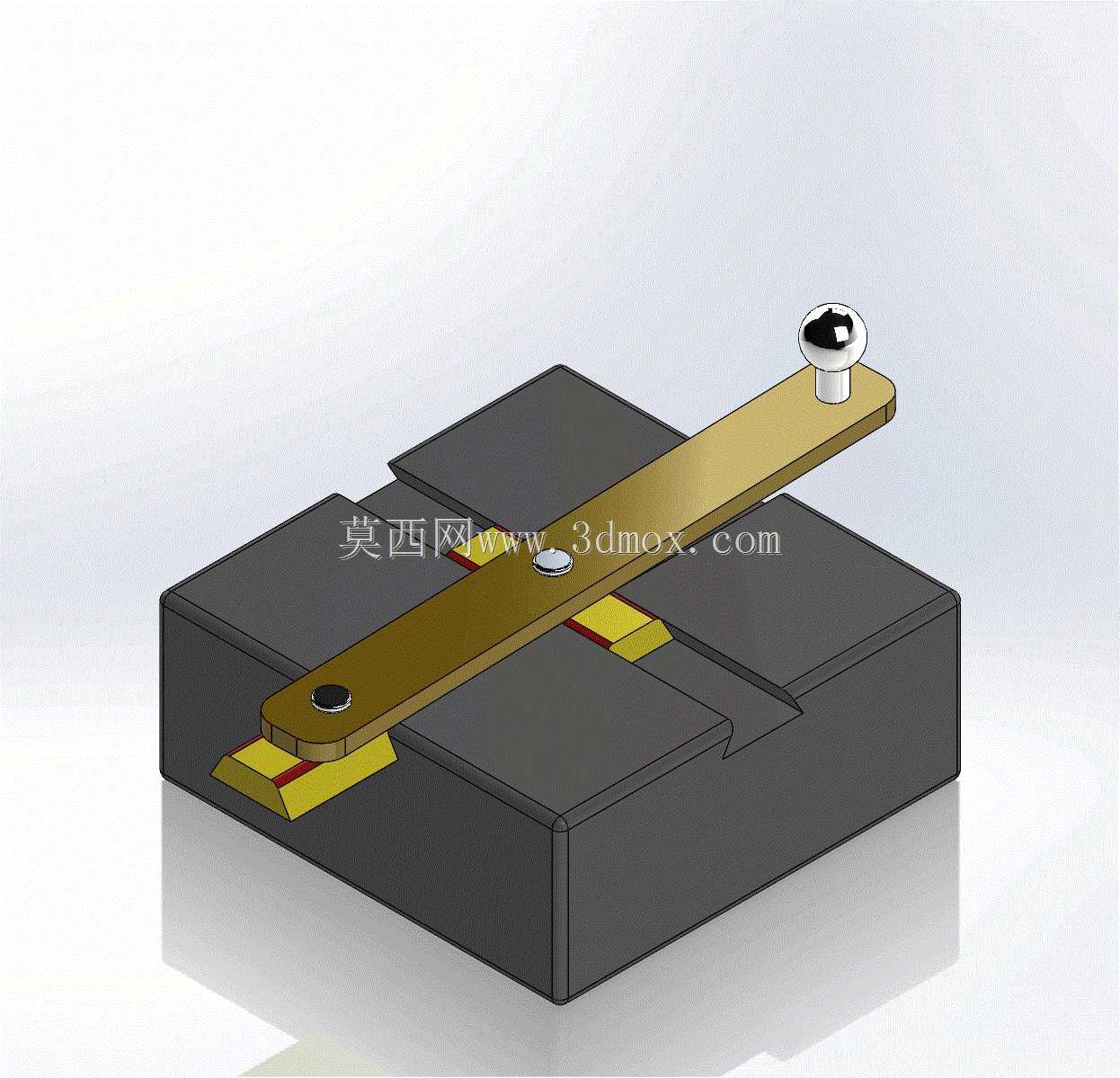

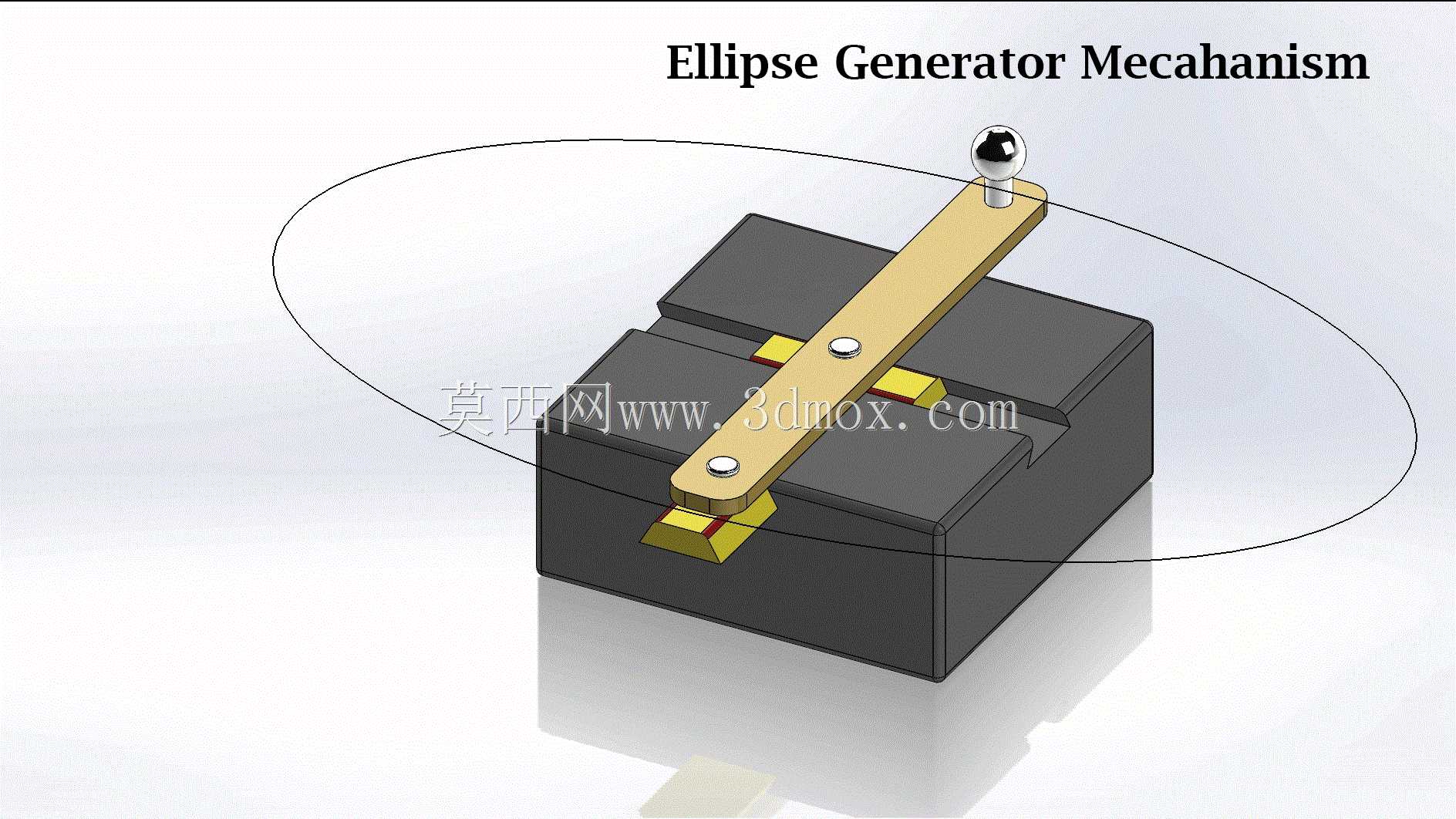

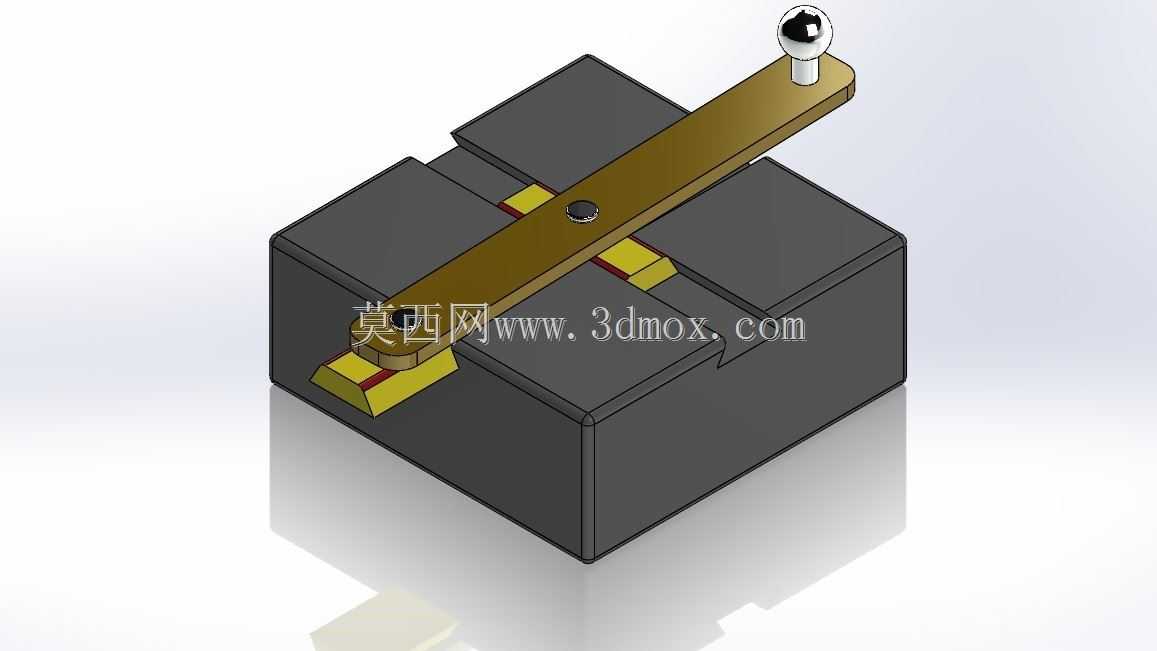

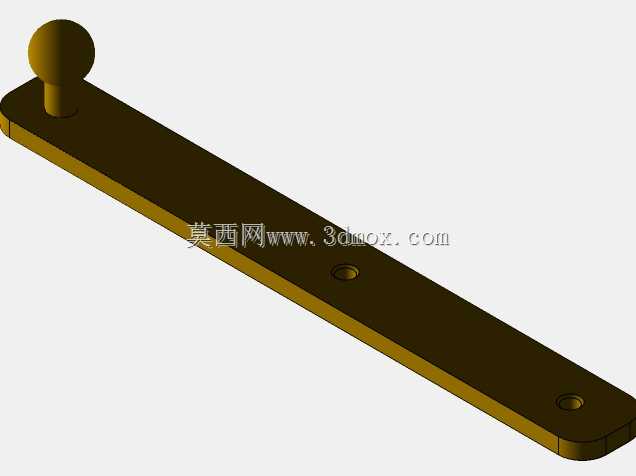

这套机构的核心功能是通过两个正交布置的滑动梭子,配合一根定长的刚性连杆,实现连杆末端的标准椭圆轨迹输出,两个梭子分别被约束在互相垂直的两组直线导轨槽内,只能沿着各自的导轨方向做直线往复运动,连杆上设置两个固定间距的枢轴,分别与两个梭子形成转动副,两个枢轴之间的距离直接决定了椭圆轨迹的长半轴与短半轴参数,当其中一个梭子沿着自身导轨做直线往复运动时,会通过连杆带动另一个梭子在垂直方向的导轨上同步做对应行程的往复运动,此时连杆末端的运动轨迹就会形成标准的椭圆,轨迹精度完全取决于导轨的直线度、枢轴的配合间隙以及连杆的刚性,不需要额外的轨迹校准环节。
从设计思路层面来看,这套机构完全依托椭圆的几何定义完成结构搭建,椭圆上任意一点到两个正交方向直线的距离平方和对应半轴长度的平方满足固定几何关系,双正交滑块的约束刚好把连杆上两个枢轴的运动限制在正交直线上,从原理上规避了轨迹失真的问题。设计过程中首先需要根据目标椭圆的长、短半轴尺寸确定连杆上两个枢轴的中心距,两个枢轴到连杆末端的距离分别对应椭圆的长半轴a和短半轴b,调整两个枢轴在连杆上的固定位置,就可以快速适配不同参数的椭圆轨迹输出需求,不需要更换整套机构,只需要调整枢轴的安装孔位即可完成参数切换。

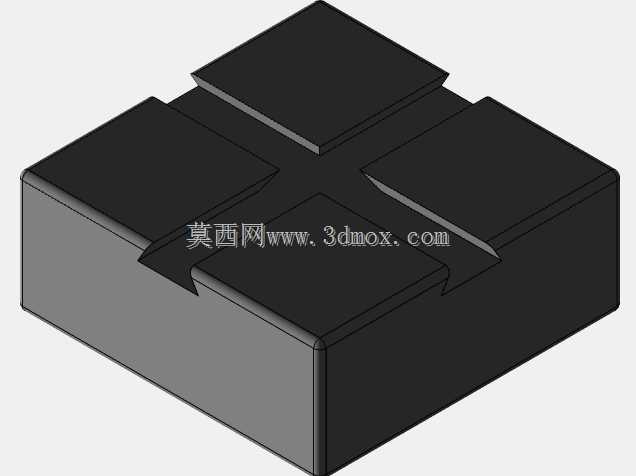

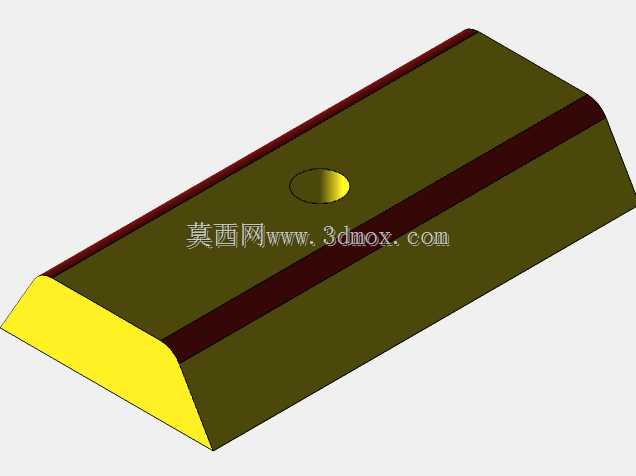

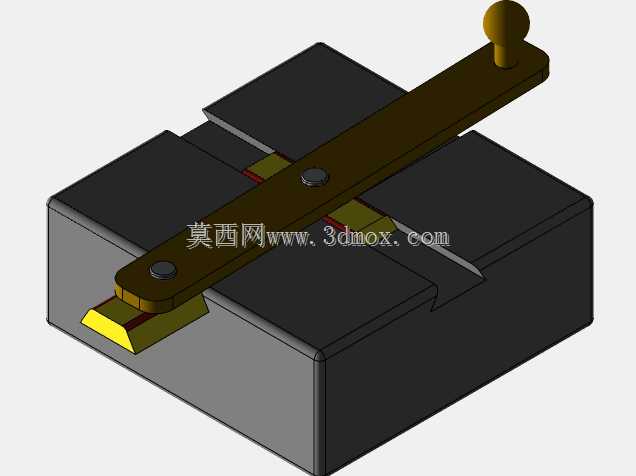

安装边界方面,这套机构的基座部分为方块式结构,两组正交导轨槽直接开设在基座顶面,不需要额外拼接导轨组件,整体安装基面只需要保证平面度在IT7级以上即可,不需要复杂的调平结构,基座的外形尺寸根据目标椭圆的最大轨迹直径确定,通常基座的边长需要比椭圆长轴长度大20%左右,预留出梭子的滑动行程余量以及枢轴的转动空间,避免梭子运动到行程端点时与基座侧壁发生干涉。梭子与导轨槽的配合采用间隙配合,间隙量控制在0.02-0.05mm之间,既可以保证滑动顺畅无卡滞,又不会因为间隙过大导致轨迹精度下降,枢轴与梭子、连杆的配合处可以加装自润滑衬套,降低长时间往复运动带来的磨损,延长机构的维护周期。
在实际应用中,这类机构除了作为教学演示教具使用,还可以集成到椭圆轨迹切割、椭圆轨迹喷涂、特种缠绕设备的执行端,直接带动作业终端完成椭圆轨迹的作业动作,相比数控系统驱动的多轴运动方案,这套机构的运动同步性完全由机械结构保证,不存在多轴插补的跟随误差,在高速往复运动的工况下轨迹稳定性更好,不会出现因为电控延迟导致的轨迹变形问题。设计时需要注意连杆的刚性设计,当作业终端存在一定负载时,连杆的截面尺寸需要根据负载大小做对应加强,避免连杆受力变形导致两个枢轴的间距发生变化,最终影响输出轨迹的精度,同时梭子的滑动面需要设计润滑结构,在长时间连续运行的工况下可以定期补充润滑脂,降低滑动阻力,减少磨损量。
