带把手直身马克杯结构设计方案

　　日常餐饮场景中，直身带柄马克杯是办公、居家场景下高频使用的饮水容器，这类容器的结构设计需要兼顾握持手感、盛装稳定性、堆叠适配性以及清洗便捷性，很多初入结构设计的从业者容易忽略日常用品的细节公差，实际打样后往往出现握持硌手、叠放卡滞、受热变形等问题。这款直身马克杯采用等壁厚直筒主体结构，杯身整体为回转体构型，杯口做了1.2mm的外翻卷边处理，这个细节并非单纯的造型设计，卷边结构一方面可以在饮用时贴合唇部轮廓，避免薄边割唇的触感问题，另一方面卷边形成的环形加强筋能够提升杯口的抗形变能力，即使日常使用中出现磕碰，也不容易出现杯口豁口、变形的问题。杯身内壁做了0.3°的脱模斜度，这个斜度取值兼顾了注塑/陶瓷成型的脱模需求，

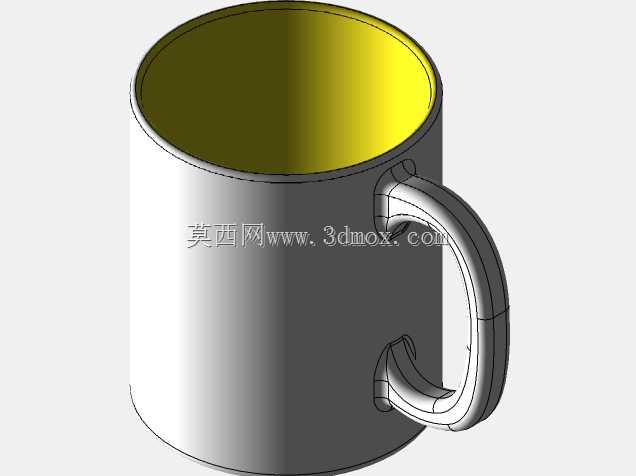

　　同时不会让用户直观感受到杯身的锥度，保证视觉上的直挺效果，内壁与杯底的衔接处采用R3的圆角过渡，避免直角缝隙残留茶渍、咖啡渍，降低日常清洗的难度，也减少成型过程中应力集中导致的开裂风险。杯身外侧的把手采用C型中空结构，把手与杯身的连接位置做了局部加厚处理，上连接点距离杯口22mm，下连接点距离杯底35mm，这个位置是经过人体工学验证的握持重心区间，当杯内盛装满容量液体时，握持把手的受力点刚好与整杯重心处于同一垂直线上，端举时不会出现杯身前倾洒漏的问题。把手的截面为椭圆形，长轴沿握持施力方向布置，相比圆形截面把手，椭圆截面能够更好贴合指腹的受力曲面，长时间握持盛装高温饮品的杯子时，也不会因为局部压强过大产生硌手的不适感。杯底设计了3mm高度的环形支脚，支脚内径比杯身外径小1.2mm，这个尺寸差是为了适配同规格杯子的堆叠需求，堆叠时上方杯子的支脚可以嵌入下方杯子的杯口内部，嵌入深度控制在8mm，既保证堆叠时的稳定性，不会轻易滑落倾倒，又不会因为嵌入过深出现杯子卡滞难以分离的问题。支脚的环形接触面做了0.2mm的平面度公差要求，放置在光滑桌面时不会出现晃荡的问题，同时支脚与杯底主体的衔接处做了一圈0.5mm的溢水凹槽，日常使用中如果杯底沾有少量水渍，水渍会暂存在凹槽内，不会直接流淌到桌面造成污染。从设计逻辑上看，这类日常容器的结构不需要复杂的机构配合，但每一处尺寸公差都需要匹配实际使用场景的需求：比如杯身壁厚统一取2.5mm，

　　这个厚度对于陶瓷材质来说可以保证盛装100℃沸水时外壁温度处于可握持的区间，不会出现烫手的问题，对于塑料材质来说也能保证足够的结构强度，盛装液体时不会出现杯身鼓胀变形的问题。杯身的有效盛装容积控制在350ml，这个容量是日常饮用咖啡、茶水的常规单次摄入量，整杯高度控制在105mm，杯身外径78mm，这个尺寸可以适配绝大多数车载杯架、办公杯垫的安装尺寸边界，不需要额外调整尺寸就可以适配多场景的使用需求。很多设计人员在做这类日用容器建模时，往往只关注外观造型的渲染效果，忽略实际使用中的结构细节，比如把手与杯身的连接位置如果过于靠近杯口，端举满杯液体时会出现重心外移，手腕需要额外施加力矩保持杯身水平，长时间握持很容易产生疲劳感；

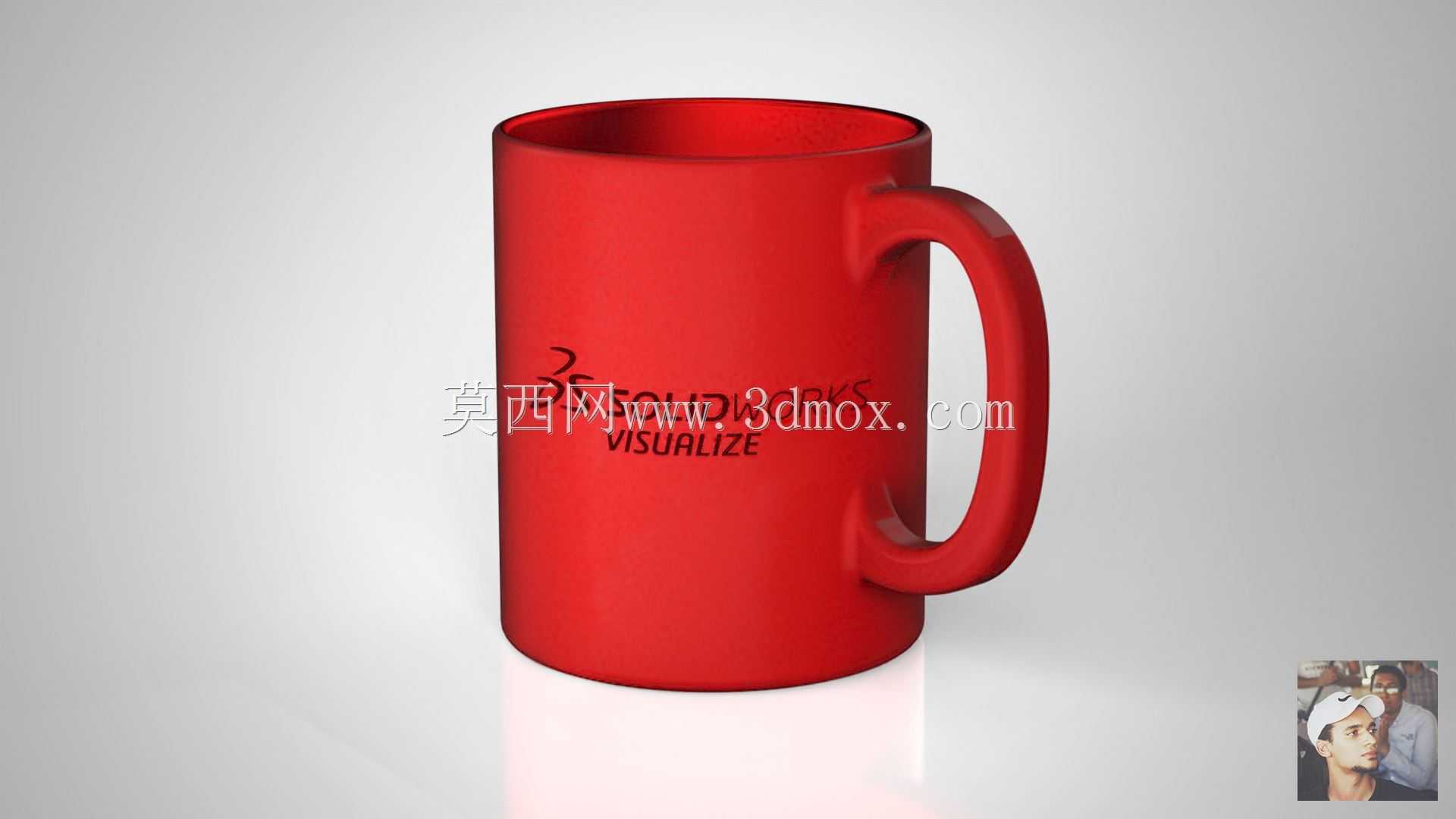

　　如果杯底没有设计支脚，杯底平面与桌面完全贴合，盛装高温液体时杯内形成的负压会让杯子牢牢吸附在光滑桌面上，拿起时容易出现洒漏。另外杯口的卷边尺寸也需要严格控制，卷边过薄无法起到加强和提升触感的作用，卷边过厚则会让杯口显得笨重，饮用时的贴合感也会下降。在建模过程中，回转体主体部分可以通过旋转特征快速生成，把手部分需要通过扫描特征构建，重点要处理好把手与杯身衔接处的圆角过渡，避免出现尖角、褶皱的几何问题，这些位置如果几何连续性不好，不管是后续做渲染还是开模生产，都会出现明显的瑕疵。另外整个模型的所有壁厚都保持均匀，避免出现壁厚突变导致的成型缺陷，比如局部过厚容易在成型过程中出现缩痕，局部过薄则容易在受力时出现开裂。这类日常用品的三维建模看似简单，实则需要对实际使用场景有足够的观察，每一处尺寸的设定都有对应的使用需求支撑，而不是单纯的视觉美观考量，比如把手的开合角度控制在42°，这个角度可以适配不同粗细的手型，成年人四指可以轻松穿过把手握持，不会出现卡手或者握持空间过大导致的抓握不稳问题。
