Arduino智能循迹避障小车三维设计作品

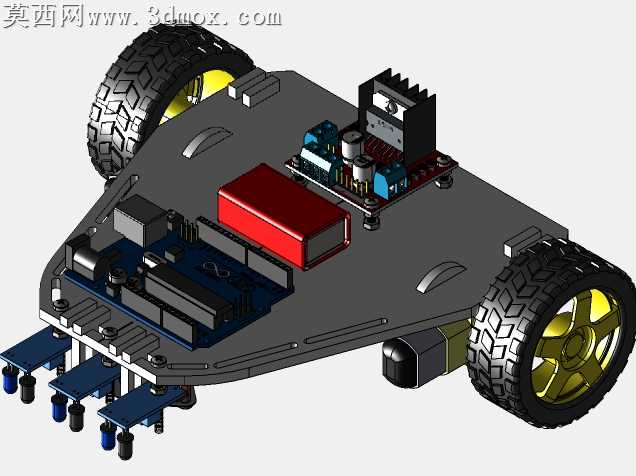

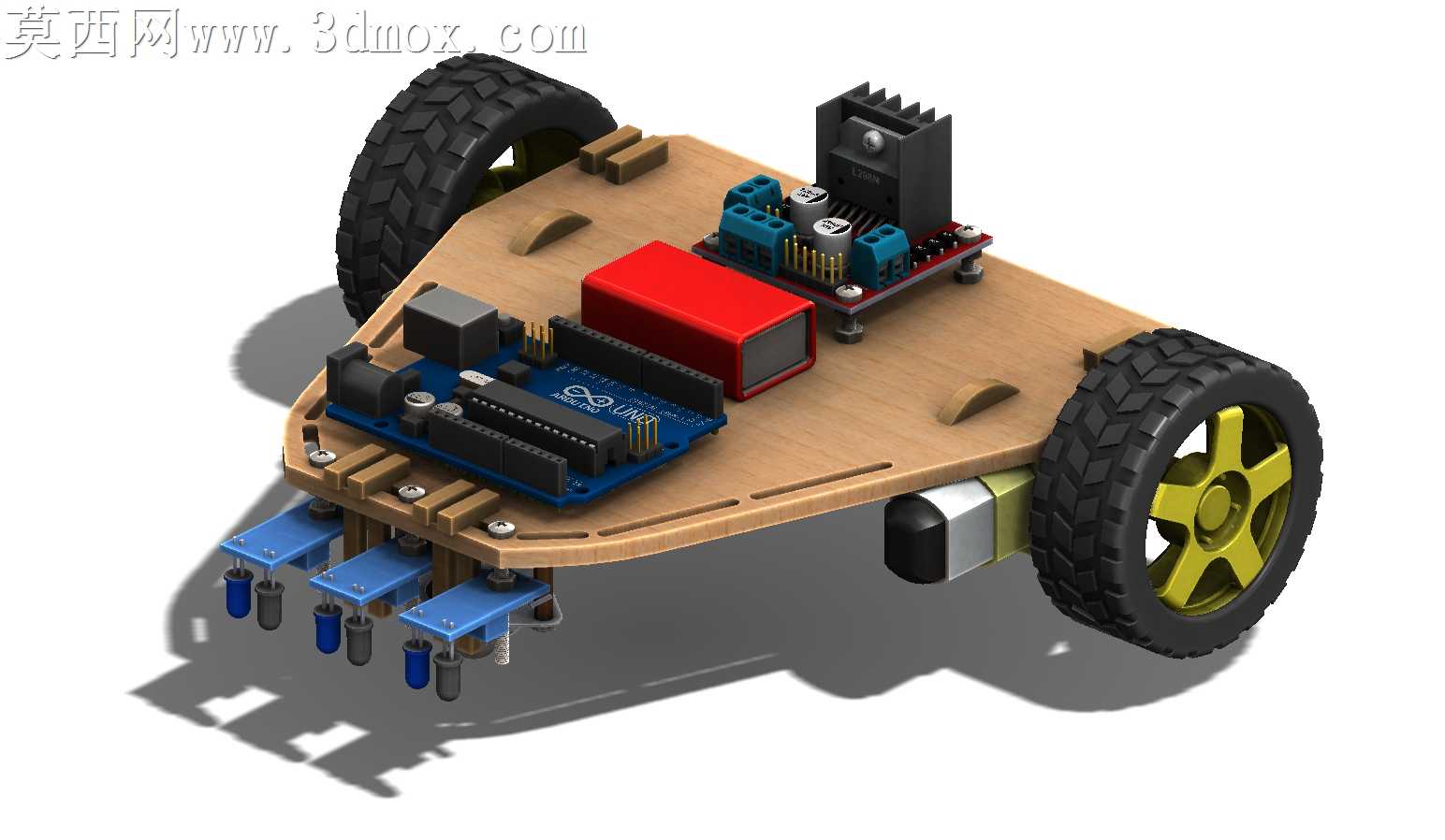

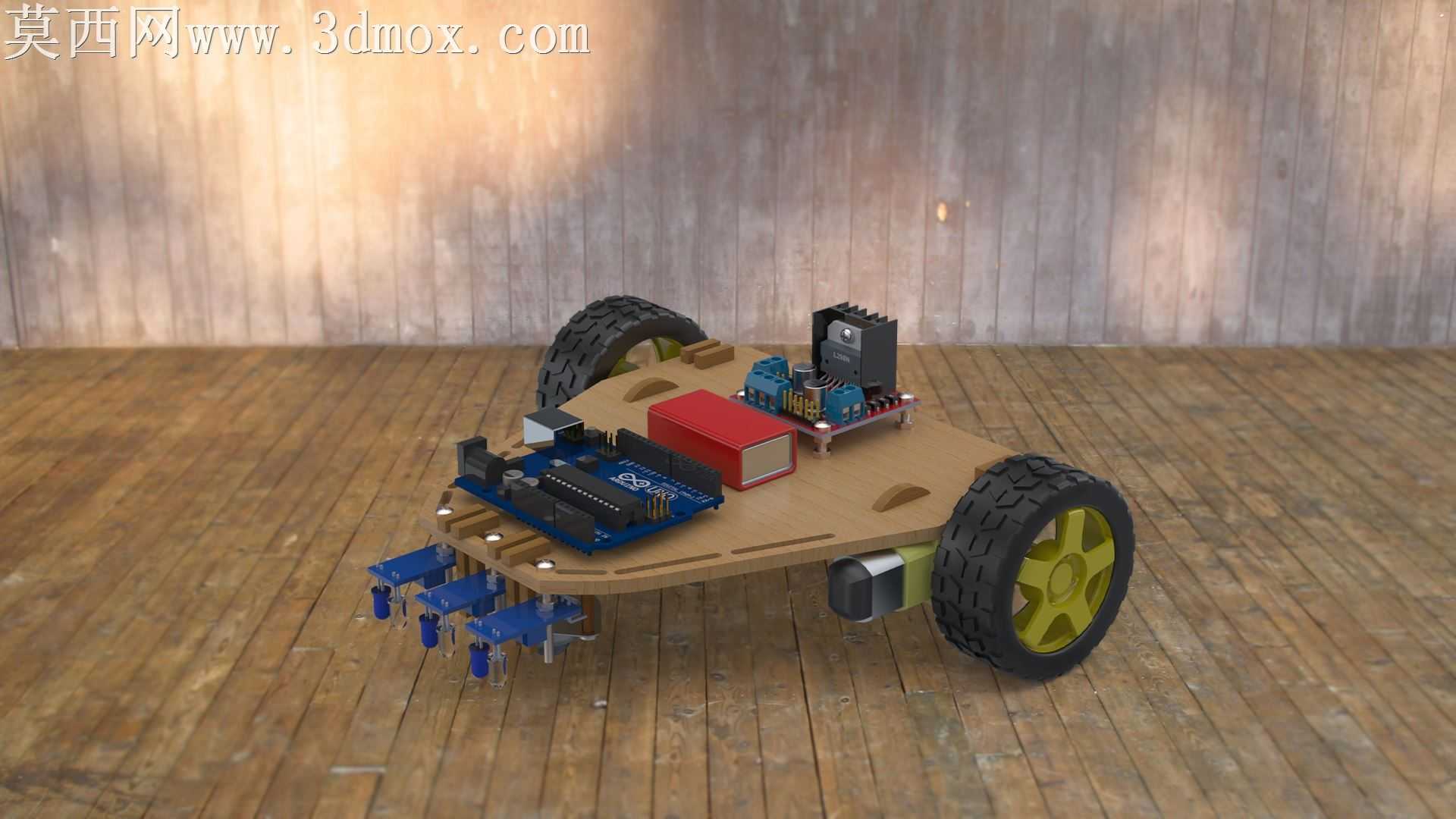

本作品是一款面向入门级创客场景设计的两轮差速驱动智能小车，整体采用分层模块化的结构设计思路，核心承载底盘选用轻量化板材作为基材，所有板材零件的轮廓、安装孔位、卡槽结构均在三维建模环境中完成精准参数化绘制，建模过程中严格匹配实际硬件的安装尺寸，通过游标卡尺实测各电子元器件的外形尺寸、安装孔间距、引脚高度等参数，确保每一处安装位都能实现无干涉装配，建模完成后可直接导出切割加工文件，适配激光切割设备的快速加工需求，大幅降低实体制作的试错成本。底盘结构采用前置功能拓展区、中部核心控制区、后置动力驱动区的布局划分：前置区域预留多组通用安装卡槽，可灵活搭载红外循迹传感器、超声波测距模块等环境感知元件，卡槽设计采用可调节间距的结构形式，能够适配不同规格的传感器安装需求，方便使用者根据功能需求调整感知元件的布设位置；中部区域为核心控制层，预留了Arduino控制板、电机驱动模块、电源模块的固定安装位，各模块之间预留了充足的走线空间，同时设计了专门的理线卡槽，能够规整收纳杜邦线等连接线材，避免线材干涉车轮转动或者传感器探测；后置区域为动力安装位，匹配直流减速电机的安装尺寸设计了嵌入式卡槽，搭配橡胶防滑轮胎与塑料轮毂，能够保证动力输出的稳定性。建模完成后通过可视化渲染模块完成真实感效果制作，渲染过程中针对不同部件匹配对应材质：底盘板材还原木质基材的纹理质感，电子元器件还原PCB板的哑光绿、芯片的黑壳金属引脚、电池模块的红壳塑质感、轮胎的橡胶磨砂质感、轮毂的亮面塑料质感，同时搭配柔和的室内木质地板场景环境光，调整光影角度突出模型的结构层次，让渲染效果能够直观呈现成品组装后的真实样貌。整体装配模型完整还原了从板材零件到电子元器件的全部装配关系，可直接用于装配演示、加工出图、功能改造参考，使用者可在原有模型基础上拓展加装机械臂、蓝牙模块、摄像头等功能组件，实现更多定制化的智能小车功能。
