300公斤级600℃金属热处理炉结构设计

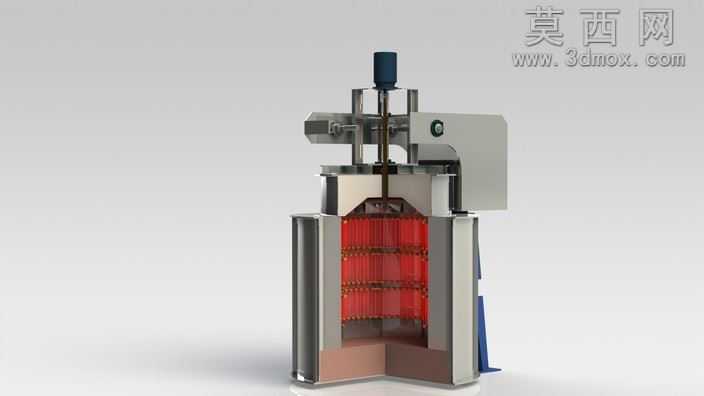

本模型为金属热处理专用立式加热炉，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循工业热处理设备的设计规范，对设备的各功能模块进行了1:1比例的结构还原。模型整体采用立式井式结构布局，顶部设置驱动升降机构，包含驱动电机、传动丝杆、导向立柱组件，可实现炉盖的自动启闭与工件的吊装取放，传动部分的丝杆螺母配合、导向轴与直线轴承的装配关系均做了完整的约束配合，可直观展示升降动作的运行逻辑。炉体部分采用多层复合结构设计，外层为金属防护壳体，中间层设置保温隔热层，内层为耐高温炉膛结构，炉膛内部均匀排布加热元件，模型中通过红色半透明材质模拟加热工作状态下的高温区域，清晰展示加热腔的有效工作空间，可容纳单次300公斤的金属工件进行热处理作业，设计最高工作温度可达600摄氏度，满足常规金属回火、退火等热处理工艺的温度要求。炉体侧面设置配套的支撑机架与控制组件安装位，底部设置承重基座与炉衬支撑结构，各部件之间的连接法兰、紧固螺栓、密封结构均做了精细化建模，没有遗漏关键的装配细节。渲染阶段采用工业产品级渲染参数，金属外壳赋予磨砂不锈钢材质，传动部件赋予调质钢金属质感，保温层采用耐火纤维材质表现，加热区域采用自发光材质模拟高温热辐射效果，整体光影柔和，结构层次清晰，可清晰区分不同功能部件的材质差异与位置关系。设计过程中充分考虑了设备的实用性与结构合理性，升降机构的行程匹配炉膛深度，加热元件的排布保证炉膛内温度场均匀，炉体的保温层厚度经过参数化核算可有效降低炉壁散热损失，整体结构紧凑，操作维护空间预留充足，可作为热处理设备设计、教学演示、方案汇报的三维参考模型，完整还原了中小型金属热处理炉的典型结构与工作原理。
