壁挂式手动按压皂液出液装置结构设计

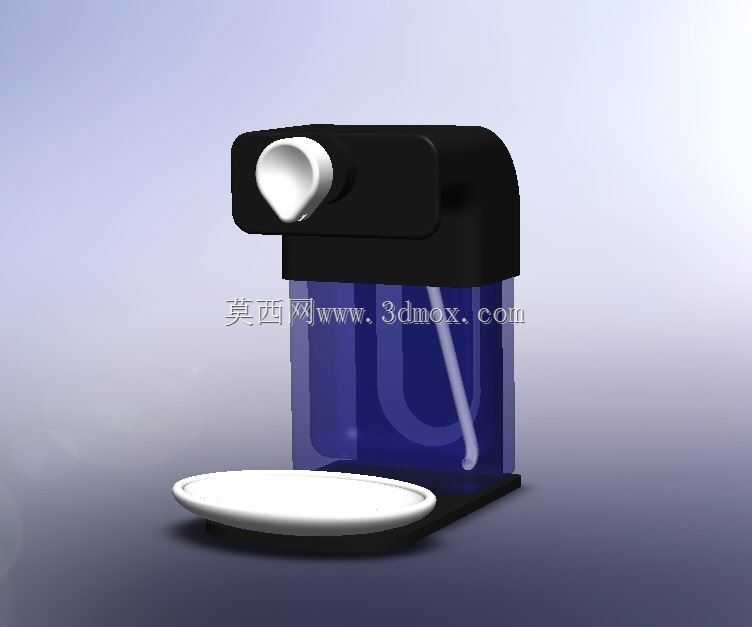

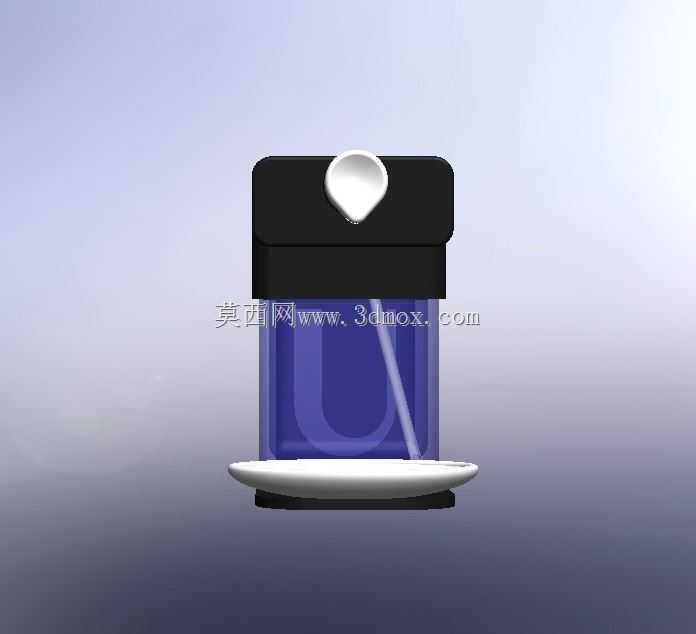

　　这款壁挂式皂液分配装置，主要适配公共卫生间、商用餐饮后厨、医疗场所洗手区这类高频使用场景，日常使用中可避免手部直接接触公共皂液容器造成的交叉污染，同时壁挂安装的形式能充分利用墙面垂直空间，释放洗手台台面的操作面积，避免台面积水、杂物堆积影响皂液容器的清洁度。从实际使用的功能逻辑来看，装置核心分为储液、出液控制、接液三个功能模块，储液部分采用半透明可视化腔体设计，日常运维中无需开盖即可快速判断剩余皂液容量，补充皂液时无需将整个装置从墙面拆卸，仅需摆动底座即可向下拉开储液腔的前侧透明面板，直接向腔体内加注皂液即可，操作流程简化后可大幅降低公共区域运维人员的补料耗时。出液控制结构采用拇指按压式泵体设计，

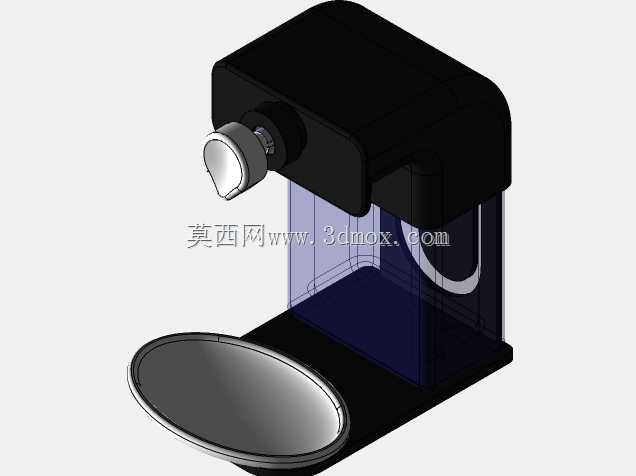

　　按压触发位置设置在出液嘴后侧的握持区域，当使用者拇指向下按压泵头触发出液时，其余四指可自然搭靠在装置的弧形支撑边框上，手指与边框贴合后可自然收拢四指间隙，避免按压出液时皂液顺着指缝流淌到手臂位置，相比传统顶部按压的皂液器，这种侧置按压的结构能让使用者的手部保持在接液区域正上方，出液时皂液可直接滴落到掌心，减少皂液滴落造成的台面污染。装置底部集成了椭圆形接液托盘，托盘与主体框架采用可拆卸式卡接结构，日常清洁时可直接取下托盘清理残留的积留皂液，托盘的深度经过适配，可承接单次按压出液后从出液嘴滴落的残液，避免残液直接滴落到台面或地面造成清洁负担，储液腔的额定容量约350毫升，按照公共区域单人单次按压出液0.8-1毫升的常规用量计算，

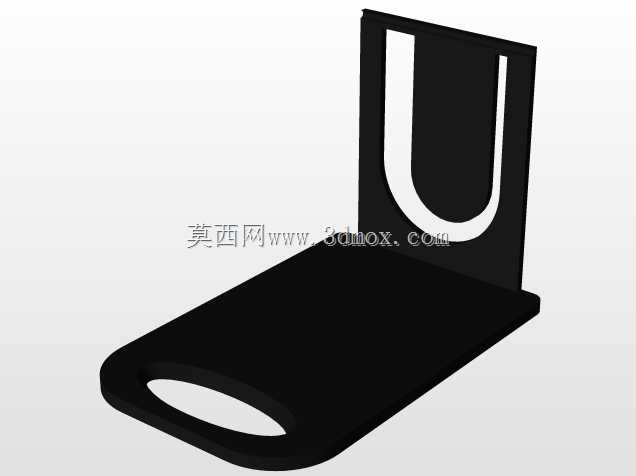

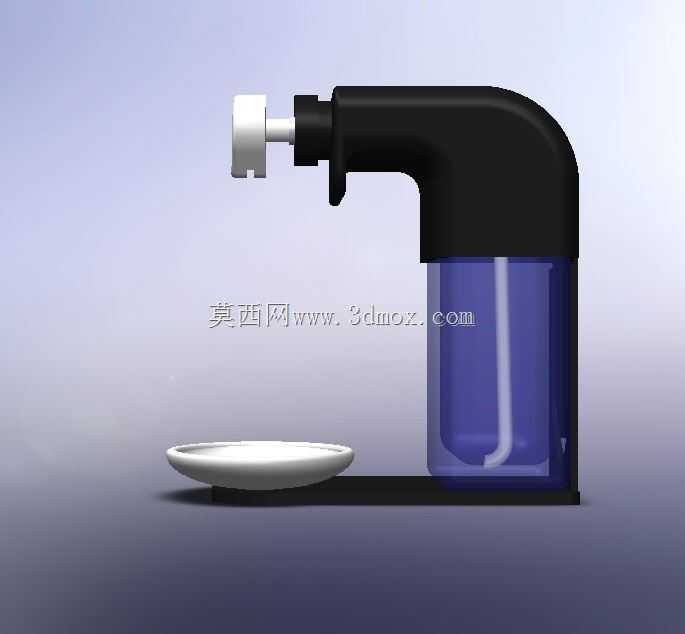

　　单次加注可满足350-400人次的使用需求，适配中等流量公共区域的日常使用频次。从结构设计的落地角度考量，装置的壁挂安装边界做了适配优化，整体背部为平整安装面，可通过膨胀螺丝或免钉胶直接固定在瓷砖、玻璃、人造石等常见墙面材质上，安装后整体突出墙面的厚度控制在120毫米以内，不会对洗手台前方的通行空间造成遮挡，出液嘴的伸出长度经过匹配，安装后出液口中心距离墙面的水平距离为90毫米，可保证成年人手部放置在接液区域时，掌心正对着出液口位置，无需刻意抬手调整位置即可接取皂液。装置的主体框架采用C型一体化结构，上半部分包裹储液腔与泵体管路，下半部分延伸形成接液托盘的支撑结构，整体没有外露的连接螺丝，外观整体性更强，同时可避免缝隙积留皂液、

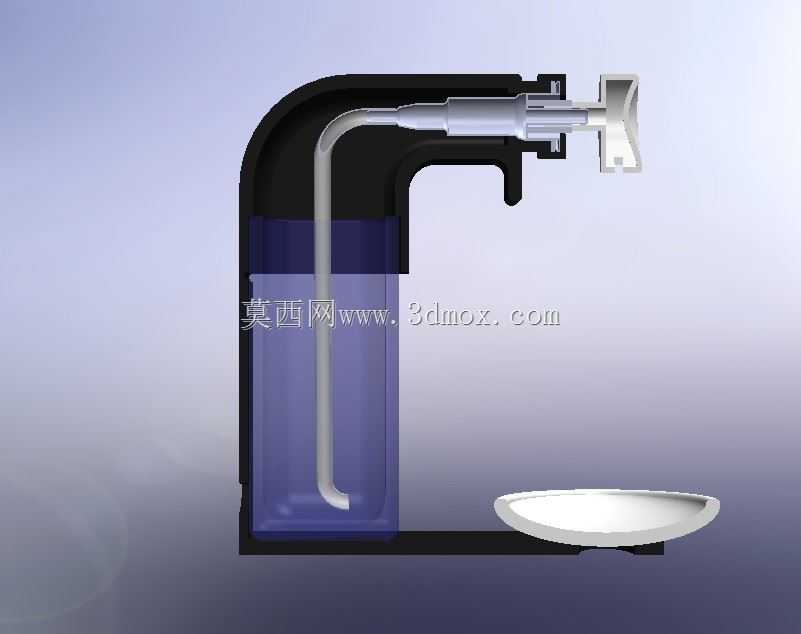

　　灰尘造成的清洁死角，储液腔前侧的透明面板后侧预留了标识粘贴区域，可粘贴品牌标识或使用提示标识，不会因为长期擦拭导致标识磨损脱落。泵体的出液管路采用弧形内置走线设计，管路完全隐藏在C型框架的侧边空腔内，从外部看不到管路结构，既提升了外观整洁度，也可避免管路长期暴露在潮湿环境中出现老化、积灰问题，按压泵的复位弹簧采用耐腐蚀材质，可适配洗手液、消毒凝胶等不同质地的清洁液体，长期按压使用不会出现弹簧锈蚀导致的按压卡滞、复位失效问题。在实际选型适配时，需要注意安装位置的高度匹配，出液口距离洗手台台面的高度建议控制在180-220毫米区间，既可以避免接液时手部碰到托盘，也可减少皂液从出液口滴落到掌心过程中的飞溅问题，装置整体的承重结构集中在背部安装点位，安装时需保证固定点的承重能力不低于2千克，避免满载皂液时出现装置脱落的问题。
