开口型无油自润滑衬套结构设计

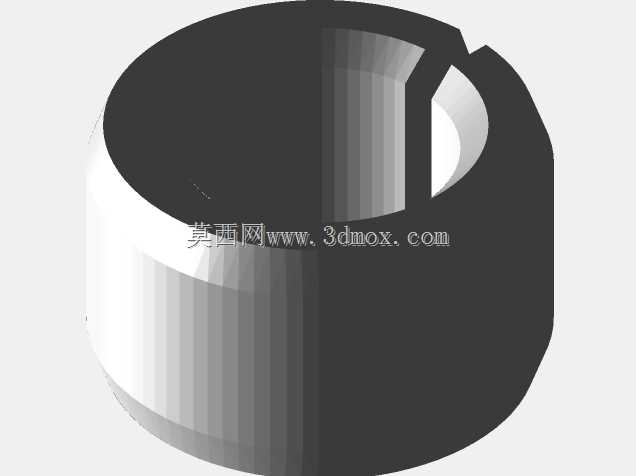

　　在各类低速重载、不便频繁加注润滑油脂的机械铰接、回转支撑工位中，无油衬套早已替代传统铜套、含油轴承成为更可靠的支撑选择，这款带开口结构的无油衬套，正是针对安装空间受限、需要径向快速装配的工况做的定向优化设计。日常做设备维护的技术人员都清楚，传统整圆衬套装配时需要从轴端逐步压入，遇到轴中间位置的支撑点位，往往要拆解大半段轴系才能完成更换，停机维护成本极高，而这款衬套侧壁预留的轴向开口，能让安装时通过适度的弹性形变直接卡入对应安装位，不需要拆解整根轴的装配链路，在纺织机械、食品包装输送线、工程机械铰接点这类维护窗口有限的场景里，能大幅缩短配件更换的停机时长。从结构细节来看，衬套整体采用厚壁环形设计，外壁做了微小的锥度过渡，

　　压入安装座孔时能形成更均匀的过盈配合，避免长期受径向载荷后出现衬套跟转、移位的问题；内壁为光滑摩擦面，可根据实际载荷工况匹配不同的自润滑涂层，比如粉尘较多的户外工程机械场景可选用镶嵌固体石墨润滑剂的基体，洁净度要求较高的食品设备场景可选用聚四氟乙烯复合润滑层，不需要额外加装油脂润滑管路，也不会出现润滑油泄漏污染生产物料的问题。设计这类衬套时，首先要核算安装座孔的公差带，通常衬套外壁与座孔采用H7/p6的过盈配合，保证压装后衬套外壁与基座完全贴合，能把径向载荷均匀传递到基座上，避免局部应力集中导致衬套变形；开口的宽度设计需要匹配衬套的壁厚与材质弹性模量，既要保证安装时能顺利掰开卡入轴径，又要保证压入座孔后开口处的拼合间隙控制在0.

　　1mm以内，避免轴回转时在开口位置出现卡滞、磨损加剧的问题。衬套的轴向长度需要比支撑位的轴段宽度短0.2-0.5mm，给轴的轴向窜动预留余量，两端的倒角设计为15°，既方便压装时导入座孔，也能避免压装过程中边角崩裂损伤配合面。从安装边界来看，这类衬套适配的轴颈表面粗糙度需要控制在Ra1.6以内，太粗糙的轴面会快速刮伤衬套内壁的自润滑层，大幅缩短使用寿命；座孔的内壁粗糙度要控制在Ra3.2以内，保证过盈配合的摩擦力足够防止衬套跟转。在实际选型应用中，这类开口无油衬套常被用在叉车的门架铰接点、输送机的托辊支撑位、自动化设备的连杆回转位，相比传统的滚动轴承，它的径向结构尺寸更紧凑，抗冲击载荷能力更强，在有粉尘、水汽的恶劣工况下故障率更低，

　　不需要定期加注润滑脂，能减少日常维护的工作量。建模过程中需要重点关注开口处的应力集中问题，开口的根部要做小圆角过渡，避免衬套受径向载荷时在开口根部出现应力开裂；衬套的内外圆同轴度要控制在0.02mm以内，保证轴回转时的间隙均匀，不会出现偏磨的问题。很多刚接触结构设计的工程师容易忽略衬套的压装导入角设计，要么倒角太小导致压装时衬套外壁被座孔切边，要么倒角太大导致衬套与座孔的有效配合长度不足，长期受载后出现衬套脱出的问题，这款衬套的两端倒角尺寸经过反复校核，既能顺畅压入，又能保证足够的配合接触面积。另外，开口的方向在安装时也有讲究，要避开主要的径向载荷受力方向，比如承受垂直向下载荷的支撑位，开口要布置在水平方向的侧面，避免载荷直接作用在开口拼缝位置，导致衬套变形、开口间隙变大。在低速摆动的工位上，比如工程机械的斗杆铰接点，这类衬套的使用寿命比普通铜套高2-3倍，因为自润滑层能在摩擦面形成持续的转移润滑膜，即使长期不维护也不会出现干磨烧轴的问题。
