带急停按钮的组合式弹簧开关结构

　　在数控线加工设备的操作端安全控制回路里，这类组合式弹簧开关承担着紧急状态下快速切断动力输出的核心作用，区别于常规单一功能的急停按钮，它把蘑菇头急停触发单元和弹簧复位式行程开关做了集成式结构设计，不需要在设备操作面板上分别开孔安装两个独立元件，能大幅压缩操作端的安装空间占用。从实际使用场景来看，线加工机运行过程中如果出现电极丝走位偏移、工件装夹松动、加工液喷流异常等突发状况，操作人员可以第一时间拍击顶部的红色蘑菇头按钮，触发内部的弹簧蓄能机构快速动作，直接切断设备的伺服进给回路和高频脉冲输出回路，相比分体式安装的控制元件，集成结构的传动路径更短，触发响应的延迟能控制在毫秒级，能最大限度降低异常工况下的工件报废率和设备损坏风险。

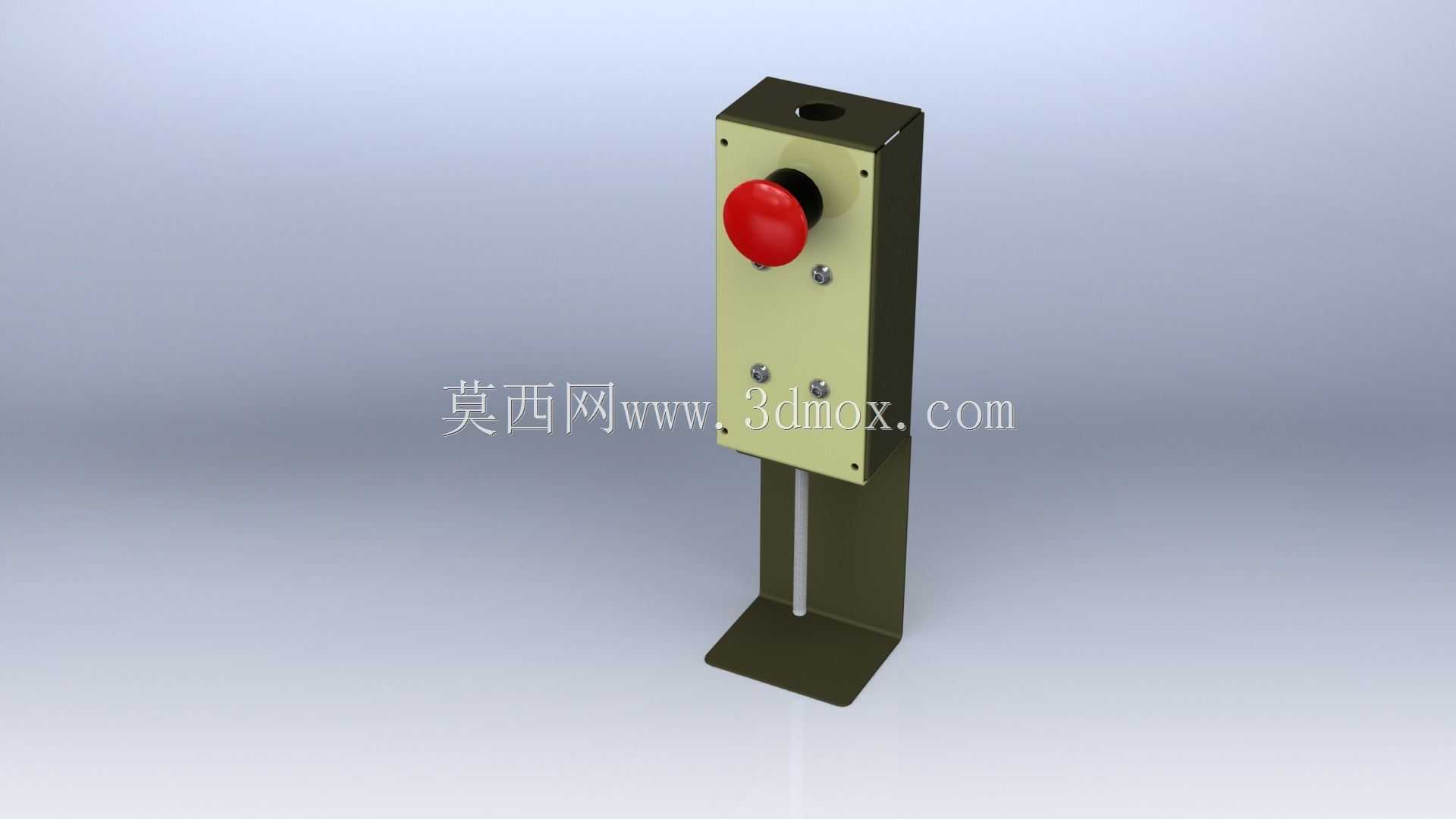

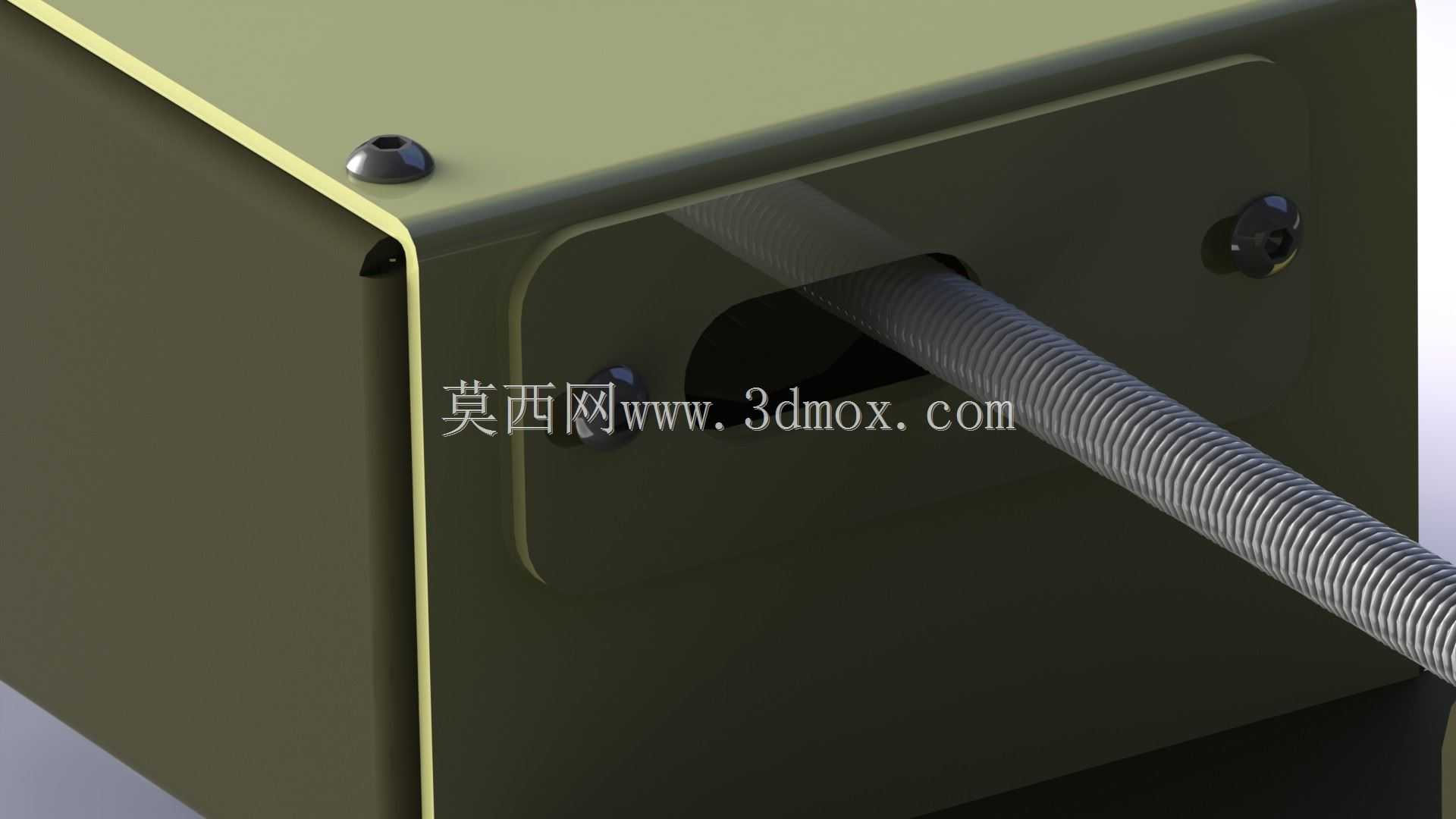

　　设计这类结构的时候，首先要考虑的是操作端的人机交互尺寸，顶部蘑菇头按钮的按压面直径做了加大处理，拍击接触面足够大，操作人员即使在视线没有完全对准按钮的紧急状态下，也能顺利触发动作，按钮的按压行程做了分段设计，前半段是空行程缓冲，避免日常操作中的误触碰，后半段是触发行程，配合内部的塔簧提供稳定的按压力反馈，触发到位后会有清晰的卡扣锁止手感，不会因为设备运行的振动导致按钮自动复位。开关主体的壳体采用了折弯钣金拼接结构，四个角用内六角螺丝做紧固密封，壳体内部预留了足够的走线空间，接线端子的安装位置做了下沉处理，避免接线后导线突出壳体表面影响安装贴合度。

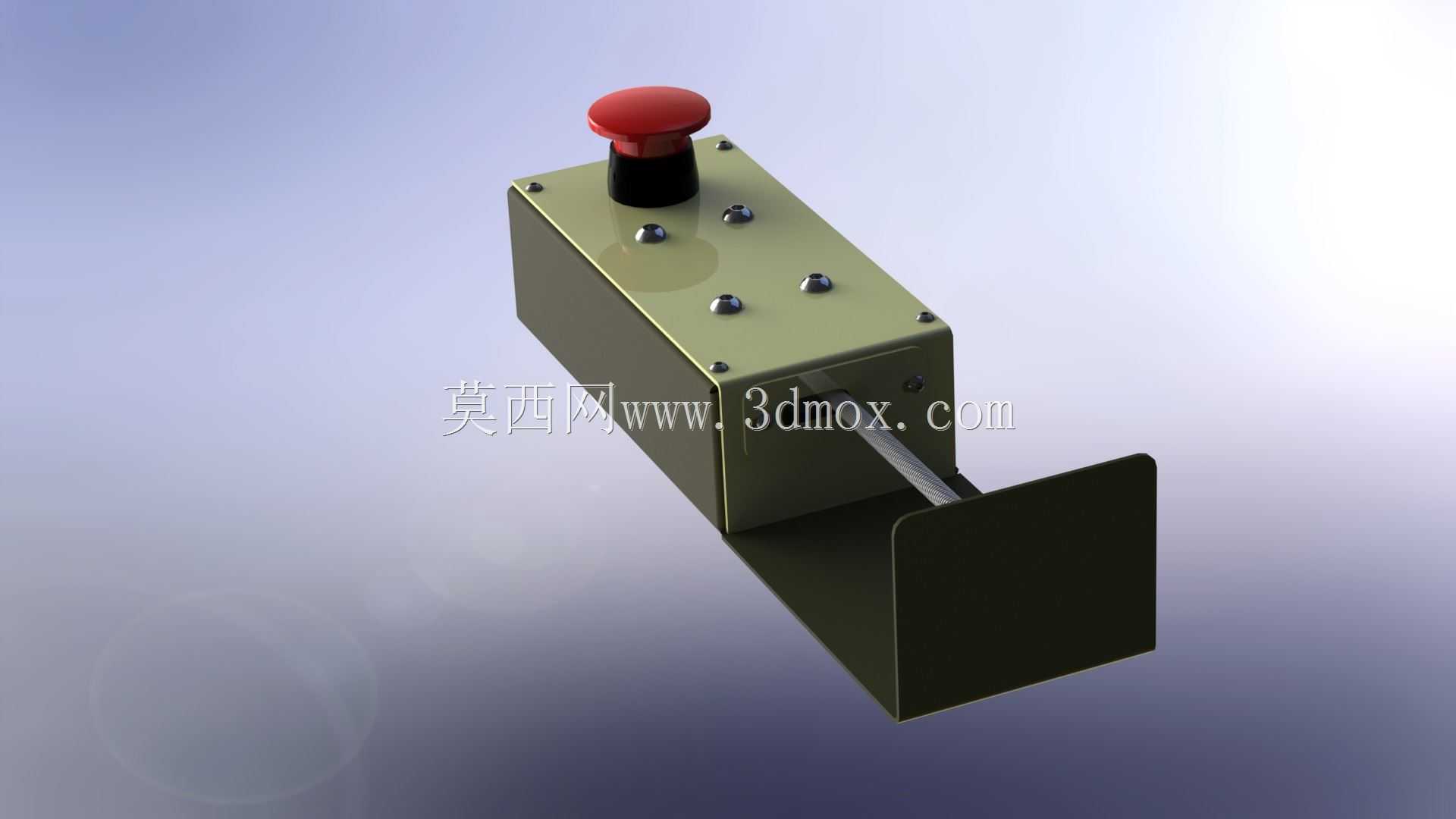

　　从安装边界来看，整个开关组件的主体部分是规则的长方体结构，底部预留了两个长条形安装孔，可以适配不同孔距的设备安装面板，不需要重新在面板上打孔攻丝，安装时只需要从面板背面穿入螺丝紧固即可，前端延伸出的触发拨片是和设备的安全门做联动的，当安全门被意外打开时，拨片在弹簧力作用下弹出，同样会触发开关的切断回路，相当于一个元件同时实现了急停按钮触发和安全门联锁两个功能，不用额外再单独配置门控开关。内部的弹簧选型经过了反复校核，复位弹簧的刚度既不能太大导致按压力度过大影响操作手感，也不能太小导致振动环境下出现误触发，锁止卡扣的配合角度做了优化，触发后需要顺时针旋转蘑菇头才能复位，避免非专业人员误操作复位带来的安全隐患。

　　在结构细节处理上，蘑菇头按钮和壳体之间的配合间隙做了严格控制，既能保证按钮按压动作顺畅无卡滞，又能防止加工过程中产生的金属切削液、金属碎屑进入壳体内部导致触点接触不良，按钮根部加装了橡胶防尘套，能适配线加工车间多切削液、多金属粉尘的复杂工况。壳体表面做了军绿色喷塑处理，和车间内多数工业设备的外观色调保持一致，红色的蘑菇头按钮在设备整体色调里辨识度极高，操作人员在任何操作位置都能快速定位到急停元件的位置。内部的触点组件采用了银合金触点，导通电阻小，大电流通断状态下不会出现触点烧蚀的问题，能承受设备主回路的瞬时通断电流冲击，不需要额外加装中间继电器做电流放大，进一步简化了设备的控制回路布线。

　　实际装配过程中，整个组件的零件数量控制得非常精简，除了壳体、蘑菇头按钮、弹簧、锁止卡扣、触点模块、安装拨片之外没有多余的零散零件，装配时不需要专用工装，普通装配工人按照装配顺序依次装入零件即可，单台组件的装配时间能控制在两分钟以内，适合批量生产装配。安装到设备面板之后，按钮突出面板的高度符合人机工程学要求，操作人员站在常规操作位置时，手掌自然抬起就能刚好碰到按钮的按压面，不需要刻意抬手或者俯身操作，紧急状态下的动作路径最短。前端的联动拨片做了圆角处理，和安全门配合的时候不会出现刮擦漆面、卡滞的问题，拨片的伸缩行程和弹簧的压缩行程做了匹配，安全门完全关闭时拨片被完全压入壳体内部，开关保持导通状态，安全门打开哪怕只有五毫米的缝隙，拨片就会弹出足够的行程触发开关动作，安全防护的冗余量足够。
