壁挂式按压皂液出液装置结构设计

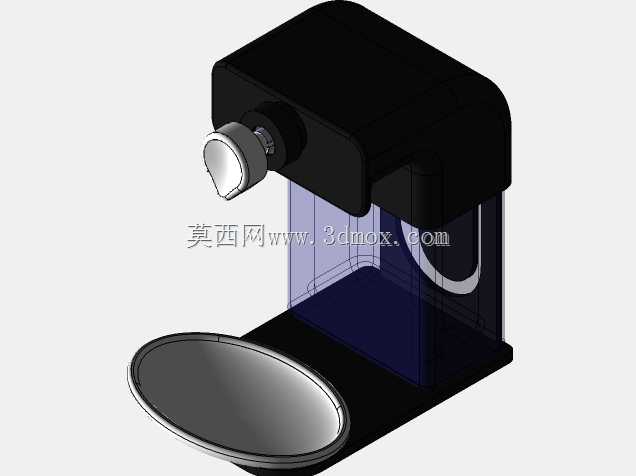

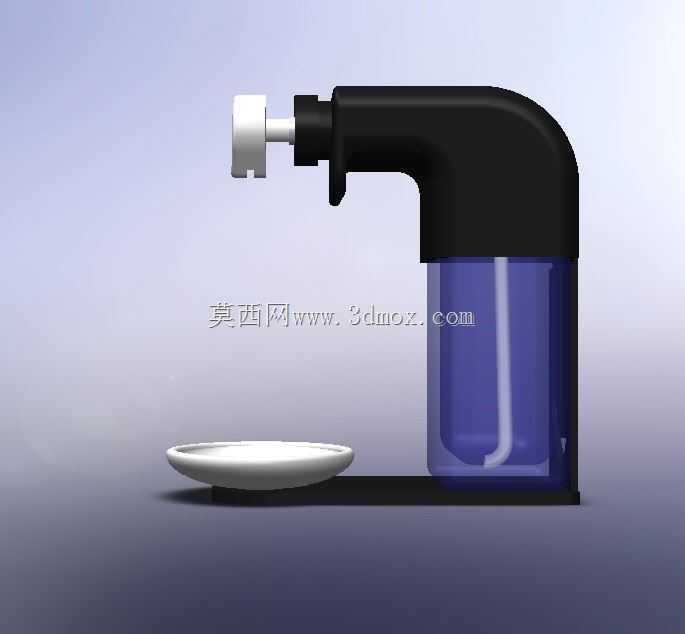

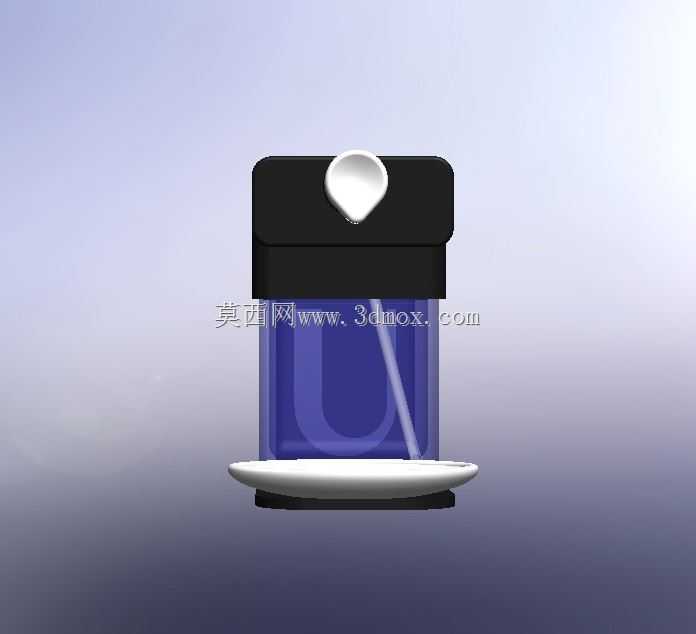

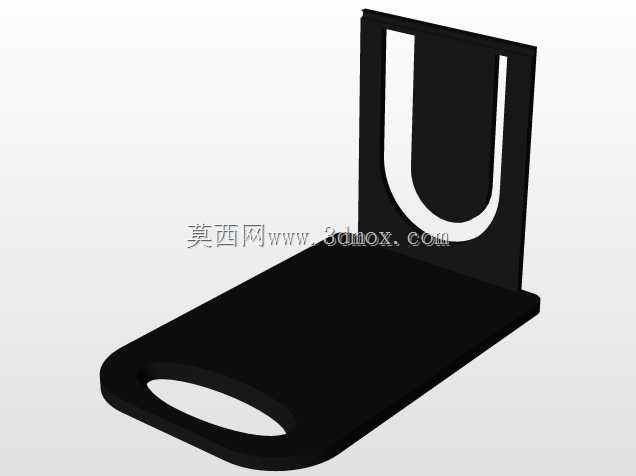

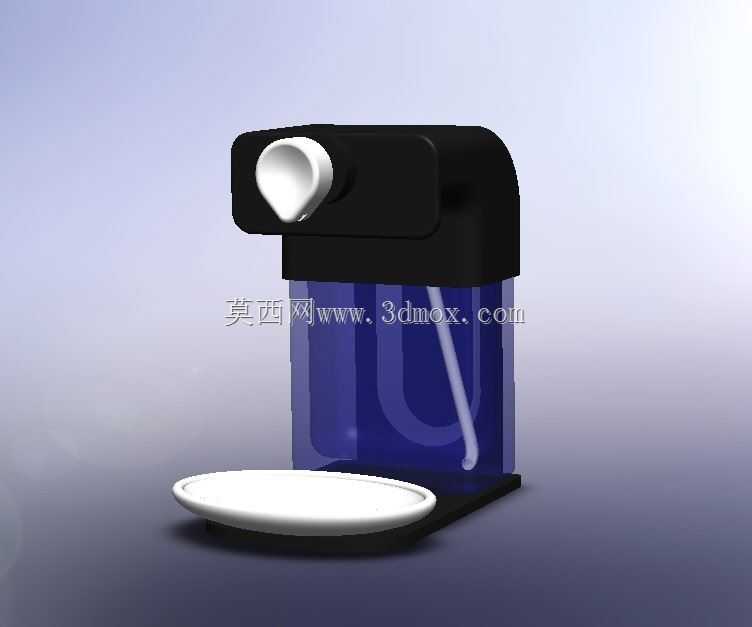

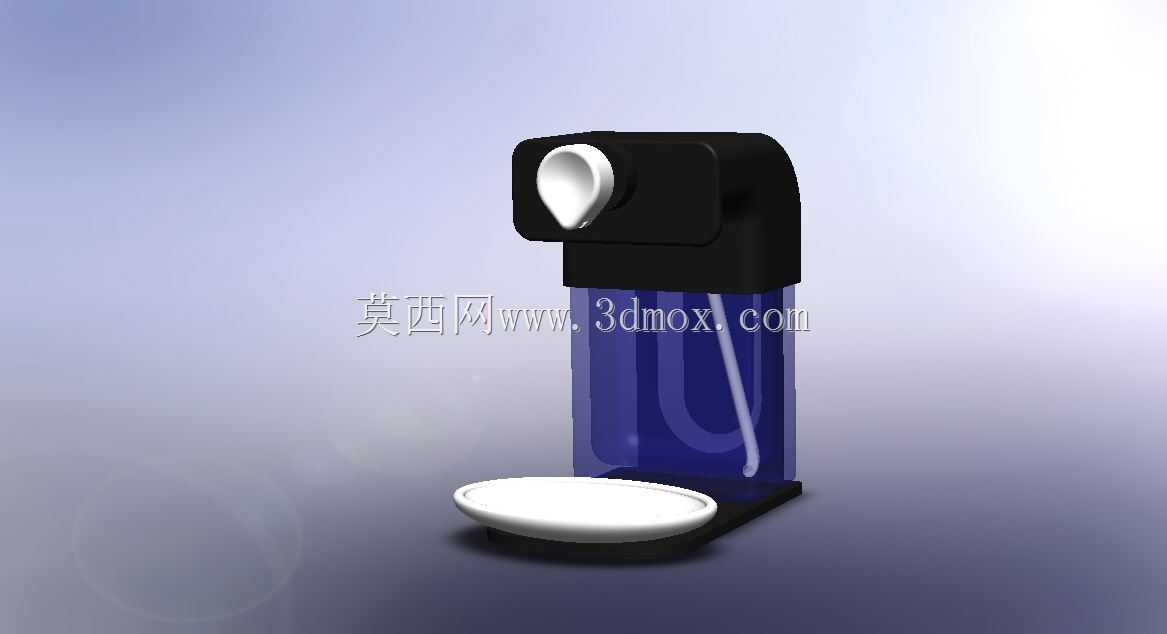

　　在商用公共卫生间、连锁餐饮后厨操作区、医疗场所洗手台这类高频次手部清洁场景中，传统瓶装按压皂液存在摆放占台面空间、瓶身易积污、按压受力不均易漏液、补充皂液流程繁琐等实际使用痛点，这款壁挂式皂液出液装置正是针对这类场景的实际使用需求做的结构优化设计。从实际安装边界来看，装置整体采用L型壁挂布局，主体贴墙安装的竖向段宽度控制在80mm范围内，横向出液段向外延伸长度不超过120mm，不会过度占用洗手台上方的操作空间，安装时仅需在墙面预留两个间距60mm的固定孔位，适配常规瓷砖墙面、卫浴集成墙板的安装条件，底部配套的椭圆形接液杯容量约350ml，可承接按压过程中滴落的残液，避免皂液直接滴落在台面积垢，日常清洁时可直接取下接液杯冲洗，无需频繁擦拭台面。

　　从功能结构设计逻辑来看，装置核心的出液驱动结构做了受力优化，区别于传统单指按压的皂液泵，这款结构采用多指协同受力的驱动逻辑：当拇指按压出液端的按键时，其余四指可贴合在装置的前置受力面上同步施力，手指与结构接触面做了圆弧过渡处理，避免棱角硌手，同时四指的限位作用可以抵消按压时的侧向分力，让泵芯的柱塞运动始终保持轴向直线运动，大幅减少泵芯密封圈的偏磨损耗，也避免了侧向受力导致的泵体缝隙漏液问题，实际按压行程控制在15mm，按压力度设置在15-20N区间，适配不同年龄段人群的按压力度，不会出现按不动或者轻触就误出液的情况。储液腔采用半透明可视化设计，日常巡检时可直接透过腔体观察剩余皂液容量，无需打开储液腔盖即可判断是否需要补充，补充皂液时仅需向后摆动底座的锁定卡扣，向下拉动前侧的透明面板即可打开储液腔，加注口做了大口径翻边处理，加注皂液时不会出现液体沿外壁流淌的问题，加注完成后复位面板即可自动锁定，整个补充流程无需借助额外工具，单人即可在10秒内完成操作。

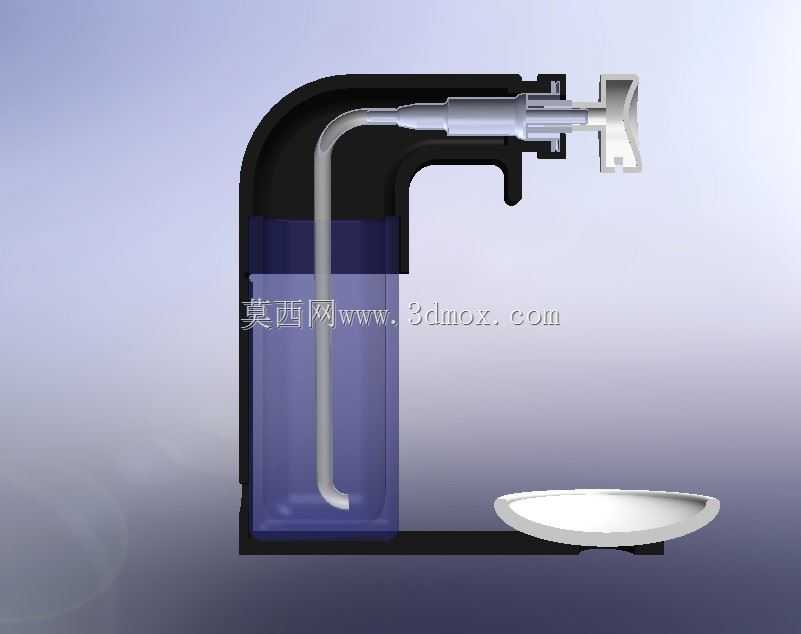

　　装置的出液管采用内置式弯管布局，从储液腔底部延伸至出液口，管路全程无直角死弯，避免皂液残留堵塞管路，出液口做了45度斜切处理，出液时皂液可直接滴落至接液杯上方的手部位置，不会沿出液口外壁流淌挂壁。结构材质选型上，与皂液接触的储液腔、出液管路、泵芯过流部件均采用耐皂液腐蚀的食品级PP材质，外部受力结构件采用ABS加玻纤材质提升结构强度，壁挂固定件采用不锈钢材质，避免长期处于潮湿卫浴环境下出现锈蚀问题。从结构建模的细节来看，所有配合面均做了0.2-0.5mm的安装间隙预留，卡扣结构做了1.5度的拔模斜度，方便生产装配时的卡扣对位，泵芯与储液腔的密封位置做了双道密封圈槽设计，可兼容不同线径的硅胶密封圈，降低生产时的配件采购精度要求，接液杯与主体的连接采用滑轨式卡扣结构，抽拉时无卡顿，同时设置了到位限位，避免抽拉时直接脱落。

　　在实际场景适配性上，这款结构既可以适配公共区域的大容量皂液加注需求，储液腔总容量可达到500ml，满足单日300人次以上的使用频次，也可用于家庭卫浴场景，外观的一体化L型设计没有多余的外露螺丝和拼接缝隙，日常擦拭清洁时无卫生死角，透明储液腔后侧可预留品牌标识粘贴位置，不破坏整体外观的简洁性。结构设计时也考虑了不同类型皂液的适配性，泵芯的弹簧件做了全包裹塑封处理，不会直接接触皂液，避免长期使用后弹簧锈蚀导致的泵芯卡滞，可适配普通洗手液、泡沫皂液、消毒凝胶等不同粘度的清洁液体，仅需更换对应出液孔径的泵头即可实现通用，无需改动整体外壳结构，大幅降低了开模生产的成本，同一款外壳可衍生出适配不同液体的多个型号产品。
