防滑可调式腕力训练握把结构设计

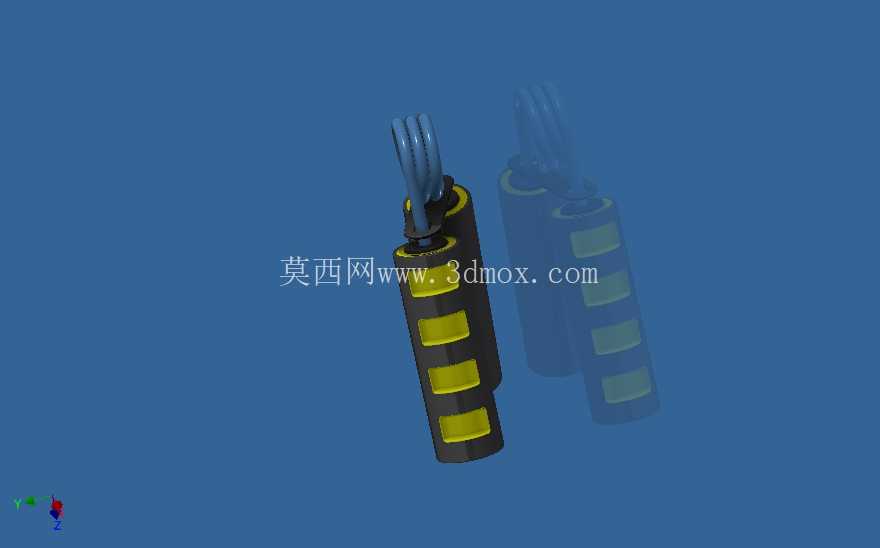

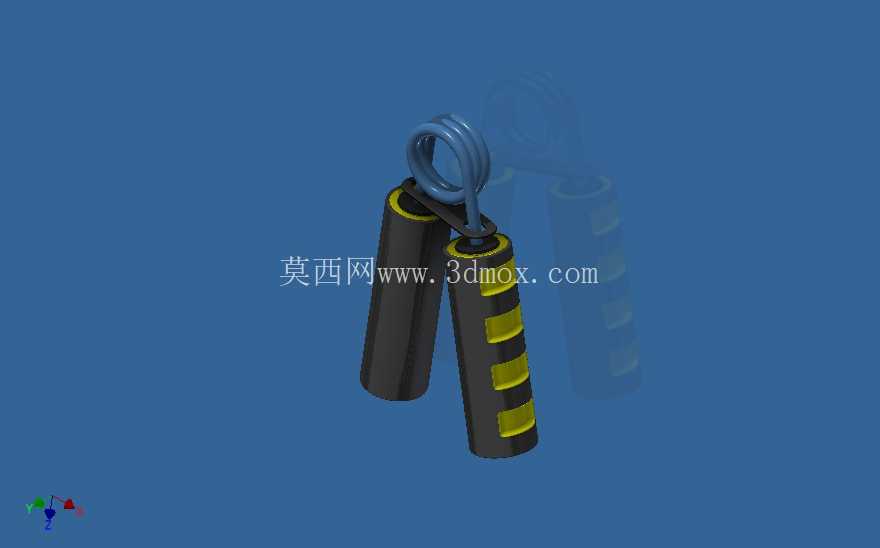

　　这款腕部握把的结构设计，核心围绕手部与腕部力量训练的实际使用场景展开，在日常健身场景中，可用于前臂肌群、腕部屈肌与握力的针对性强化，也可适配术后康复阶段的手部力量渐进式恢复训练，不同力量基础的使用者都能通过调整弹簧预紧力匹配自身训练强度。从结构组成来看，整体分为握持单元、弹性复位单元、连接限位单元三个核心部分，两个握持套筒采用对称式布局，套筒外壁设置有等距排布的内凹防滑槽，槽体深度控制在2mm左右，既可以避免握持时手掌出汗打滑，也能在长时间握持时减少局部压强集中，提升训练过程中的握持舒适度，套筒内壁做了圆角过渡处理，边缘没有尖锐棱角，避免使用过程中剐蹭皮肤。

　　弹性复位单元采用扭转弹簧结构，弹簧两端分别卡入两个握持套筒顶端的定位卡槽内，卡槽的深度与弹簧丝径做了过盈配合设计，使用过程中弹簧不会出现松脱移位的问题，弹簧的有效圈数经过反复校核，在握持行程达到最大35mm时，弹簧的剪切应力仍处于材料许用应力范围内，不会出现永久变形，保证长期使用的弹力稳定性。连接限位单元采用冲压成型的金属连接片，连接片两端分别与两个握持套筒的顶端做铰接配合，铰接轴的间隙控制在0.1mm以内，既保证握持转动时的顺畅度，也不会出现径向晃动产生的异响，连接片同时承担行程限位作用，当握把完全张开时，连接片会抵住两个套筒的限位凸台，避免弹簧过度张开导致的结构失效。

　　从外形尺寸与安装边界来看，单只握持套筒的直径设计为38mm，符合成年男性手掌的平均握持围度，套筒长度为110mm，握持时手掌可以完全贴合套筒外壁，不会出现握持位置不足的问题，握把完全张开时的整体宽度为120mm，完全捏合时宽度为65mm，整体收纳尺寸小巧，可以放入随身背包内，适配办公室、居家、户外等多场景的随时训练需求。设计过程中针对不同使用场景做了细节优化，套筒外层采用软硬复合的材质结构，内层为硬质支撑结构保证整体刚性，外层包覆2mm厚的软性防滑材质，冬季使用时不会出现冰手的问题，表面的防滑槽同时可以起到导流汗液的作用，长时间训练时手掌的汗液可以顺着槽体排出，不会积存在握持接触面。

　　弹簧的表面做了防锈镀层处理，即使在相对潮湿的浴室等场景使用，也不会出现锈迹脱落污染手部的问题，铰接位置做了润滑脂预填处理，出厂后无需额外加注润滑即可保证上万次的开合使用顺畅度。在结构强度校核阶段，针对握持时的受力方向做了有限元分析，当单侧施加100kg的瞬时握持力时，连接片的最大变形量仅为0.08mm，远低于材料的屈服极限，不会出现结构断裂的风险，套筒的防滑槽位置做了加厚处理，避免反复握持受力时出现槽体开裂的问题。针对康复训练场景的使用需求，握把的弹簧弹力做了线性化设计，从初始张开位置到完全捏合位置，弹力增长曲线平缓，不会出现初始阶段弹力过小、末端弹力突增的问题，适合康复人群从小力度开始逐步提升训练强度，避免二次损伤。整体结构没有多余的零散部件，所有连接位置都做了防松脱设计，日常使用无需额外维护，表面没有突出的尖锐结构，放置在包内也不会剐蹭其他物品。
