电脑CPU轴流冷却散热风扇结构设计

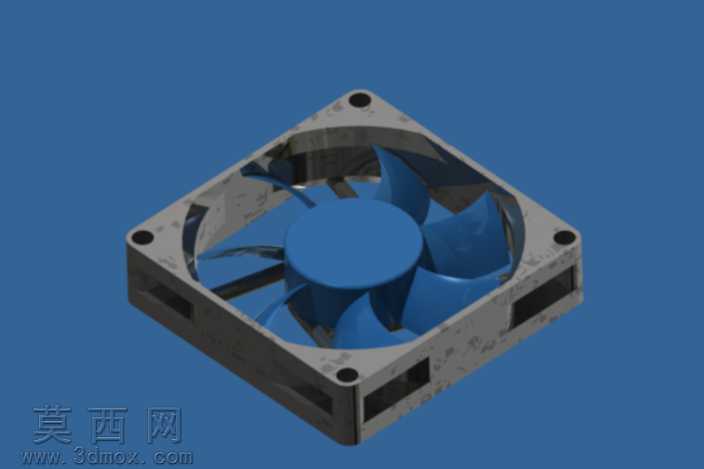

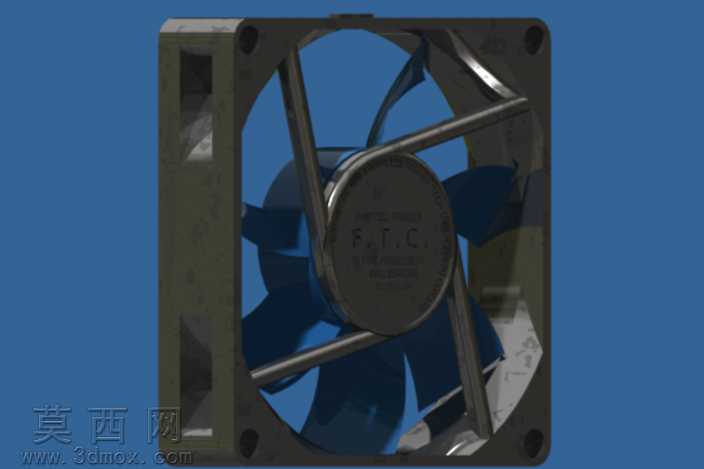

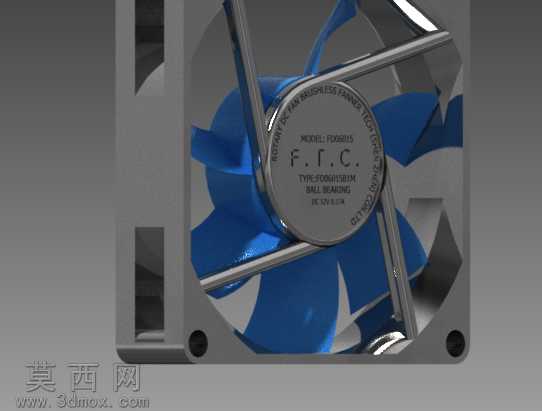

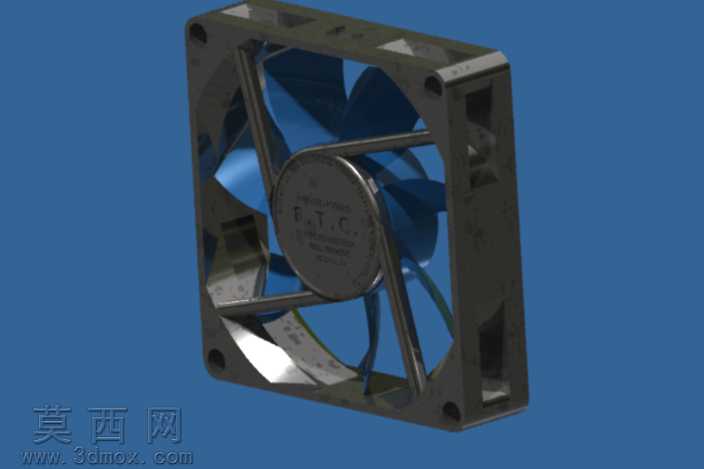

本作品为台式电脑CPU风冷散热用轴流冷却风扇三维建模成果，建模过程围绕量产级风扇的真实结构逻辑展开，首先通过草图绘制确定方形外框的基准尺寸，匹配标准120mm机箱风扇的安装孔位规范，外框采用加厚边框设计，边角做圆弧过渡处理，既保证安装时的结构强度，也避免尖锐边角造成装配划伤。外框内部集成十字形支撑筋结构，支撑筋的截面做流线型修型处理，减少气流通过时的风阻与紊流噪音，支撑筋中心位置设计电机安装座，安装座预留电机走线槽与轴承卡位结构，匹配直流无刷电机的安装尺寸公差。扇叶部分采用七叶后掠式气动设计，每片扇叶的翼型截面沿叶根到叶尖做渐变扭角处理，叶根处扭角更大以保证低转速下的启动风压，叶尖处扭角收窄降低高速旋转时的叶尖涡流损耗，扇叶与外框内壁预留均匀的转动间隙，避免转动过程中出现擦框异响。扇叶中心的轮毂部分做圆弧凸起造型，表面预留品牌标识的蚀刻区域，轮毂内部设计卡扣结构与电机转轴过盈配合，保证长期高速转动下扇叶不会出现松脱偏移。材质渲染阶段，外框与支撑筋采用哑光黑色阻燃PC材质参数，调整材质粗糙度模拟注塑成型的细腻磨砂质感，扇叶采用半透明深蓝色PC材质，添加轻微的透光属性还原真实风扇扇叶的半透明视觉效果，中心轮毂采用亮面黑色ABS材质，与扇叶、外框形成材质质感区分。建模过程中对所有装配间隙做公差校验，保证转动部件与固定部件无干涉，安装孔位的位置度符合电脑机箱的通用安装标准，整体结构还原了量产CPU冷却风扇的全部细节特征，可用于散热性能仿真、电脑硬件装配演示、风冷散热结构教学等场景，模型的结构拆分逻辑清晰，各部件可单独导出用于结构优化或3D打印验证。
