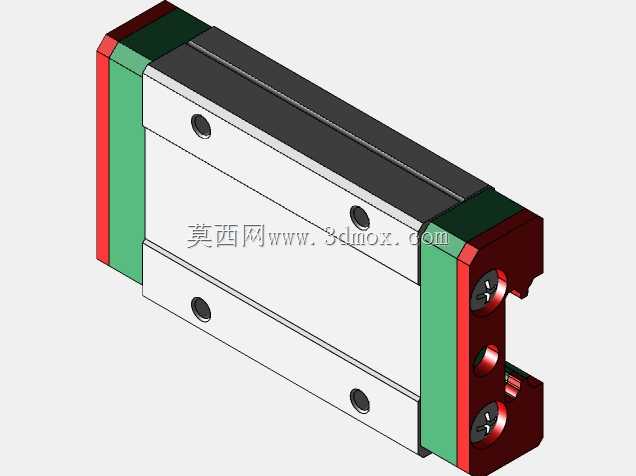

HIWIN系列MGN15H微型直线导轨滑块

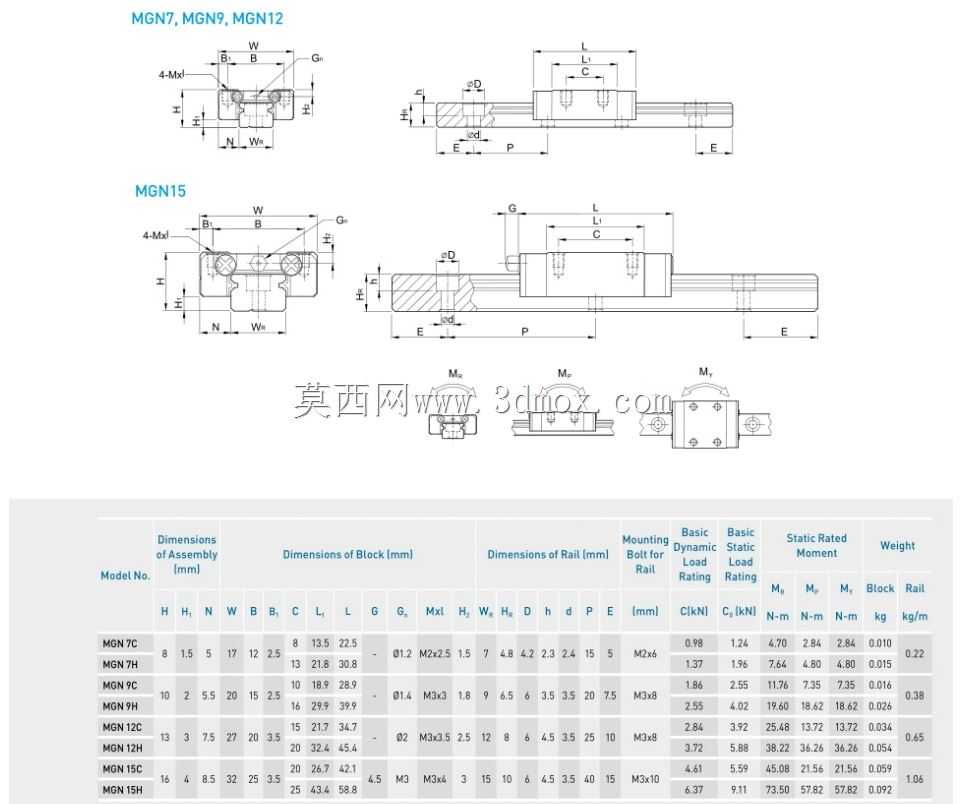

这款微型直线导轨滑块是线性传动系统中的核心执行部件，广泛应用在对安装空间有严格限制、对运动精度有较高要求的精密传动场景中，常见于桌面级自动化检测设备、小型数控雕铣设备、3D打印成型设备、精密光学检测平台、医疗采样分析仪器、半导体晶圆搬运工位以及小型工业机器人的直线运动轴系中，承担承载负载并引导运动部件沿指定方向做高精度直线往复运动的核心作用。相较于普通规格的直线导轨滑块，这款微型滑块的结构设计更紧凑，在狭小的安装空间内依然能保证稳定的传动精度与额定负载能力，适配轻量化、小型化的精密设备设计需求。从功能特性来看，该滑块采用双列滚珠循环接触的结构设计，滚珠在滑块与导轨滚道间形成持续的滚动摩擦，大幅降低运动过程中的摩擦阻力，即使在微进给工况下也不会出现爬行卡顿问题，能实现微米级的重复定位精度；滑块两端设计有集成式的防尘密封结构，能够阻挡加工过程中产生的细微切屑、粉尘进入滑块内部的滚道区域，避免滚珠与滚道出现异常磨损，延长部件的实际使用寿命；滑块侧面预留了标准化的润滑油注油接口，可根据实际使用工况定期补充润滑脂，维持滚珠循环系统的顺畅运行，降低长期运行的维护成本。在设计思路上，这款滑块的滚道采用哥特式圆弧接触设计，能够同时承受径向载荷、反径向载荷以及双向的侧向载荷，在多方向受力的工况下依然能保持稳定的运行精度，不会出现侧向偏移问题；滑块主体采用高强度轴承钢经淬硬处理后精密磨削加工，滚道表面粗糙度控制在极低水平，保证滚珠滚动过程的平顺性，降低运行过程中的振动与噪音。在外形尺寸与安装边界方面，这款滑块适配15mm宽度规格的微型直线导轨，安装孔位采用行业通用的标准化间距设计，可直接与同规格的上银导轨互换安装，无需对设备安装基面做额外的二次加工；滑块整体的长宽高尺寸适配小型设备的安装空间要求，安装基面仅需按照标准孔位加工对应的螺纹孔即可完成固定，导轨的拼接安装也可通过标准的对接工艺实现长行程传动需求，不会在拼接位置出现运动卡顿或精度跳变问题。在实际设备装配过程中，该滑块的预压等级可根据设备的精度需求做对应选择，轻预压等级适用于对运动流畅度要求较高的搬运、检测类设备，中预压等级适用于对刚性要求更高的小型切削加工设备，能够覆盖绝大多数精密小型设备的直线传动需求。
