起重机吊钩三维结构设计方案

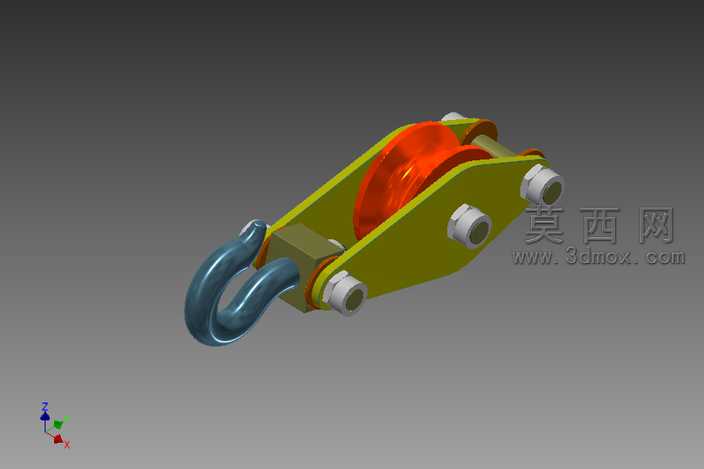

本起重机吊钩模型采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循起重机械设计规范，对吊钩的钩体、连接销轴、上部挂架、锁紧螺母等核心部件进行了1:1等比例还原。建模阶段先通过草图绘制吊钩的曲率轮廓，参考行业标准中吊钩的安全曲率半径要求，对钩身的弯曲段、钩尖的防脱角度进行参数约束，确保钩体受力路径合理，避免应力集中问题。上部挂架采用对称式双板结构设计，建模时对挂板的销轴孔位、螺栓安装面做了同轴度、平面度的几何约束，保证后续装配时销轴与孔位的配合精度，连接部位的六角螺母、轴套等标准件均按照通用机械标准参数建模，还原真实的装配间隙与配合关系。材质渲染阶段，钩体部分赋予高强度合金钢材质，调整金属材质的反射率、粗糙度参数，模拟出锻造吊钩表面的金属质感与细微的氧化色泽；上部挂架赋予橄榄绿色的工业防护漆材质，添加轻微的漆面颗粒质感，还原起重设备出厂时的漆面效果；销轴、螺母等紧固件赋予镀锌金属材质，呈现亮银色的金属光泽，不同部件的材质区分清晰，能够直观分辨各构件的材质属性与功能分区。结构设计上，吊钩与上部挂架通过销轴实现铰接，可沿销轴轴线方向自由转动，适配吊装过程中重物的角度调整需求，挂架顶部的连接结构预留了与起重钢丝绳、滑轮组的安装接口，整体结构的受力传递路径清晰，钩体承受的吊装载荷通过销轴传递至两侧挂板，再向上传递至起重提升机构，各部件的受力截面均经过尺寸校核，满足额定吊装载荷下的强度要求。设计过程中充分考虑了吊钩的使用场景，对钩尖的防脱结构预留了安装位，可后续加装防脱挡板避免吊装过程中吊索滑脱，整体模型装配关系完整，无干涉错面问题，可用于起重机械的结构教学、吊装方案模拟、零部件受力仿真分析等场景，也可作为起重设备设计的参考构件，辅助完成整套起重吊装系统的三维布局设计。
