医用呼吸面罩配套单向通气阀门设计

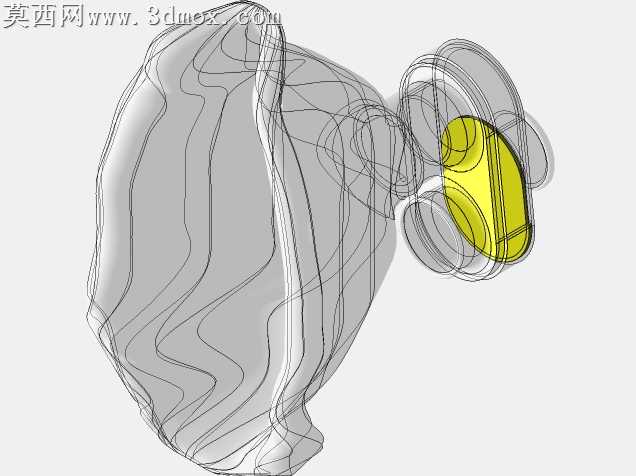

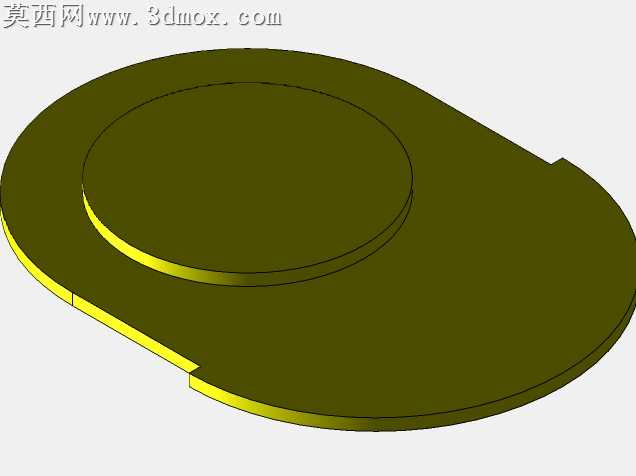

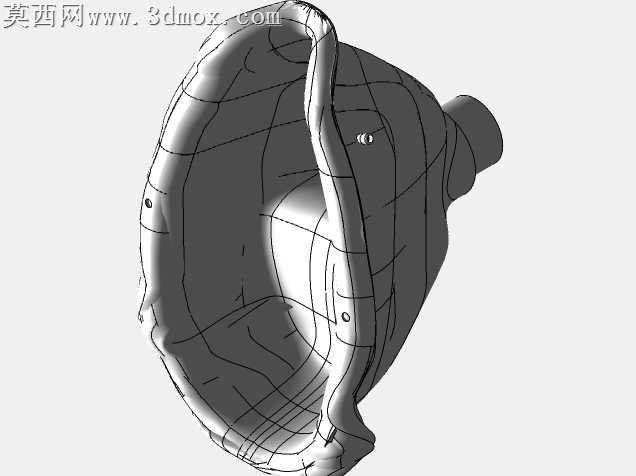

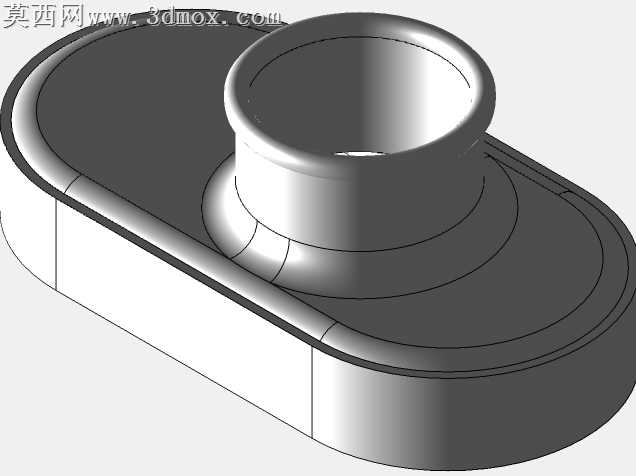

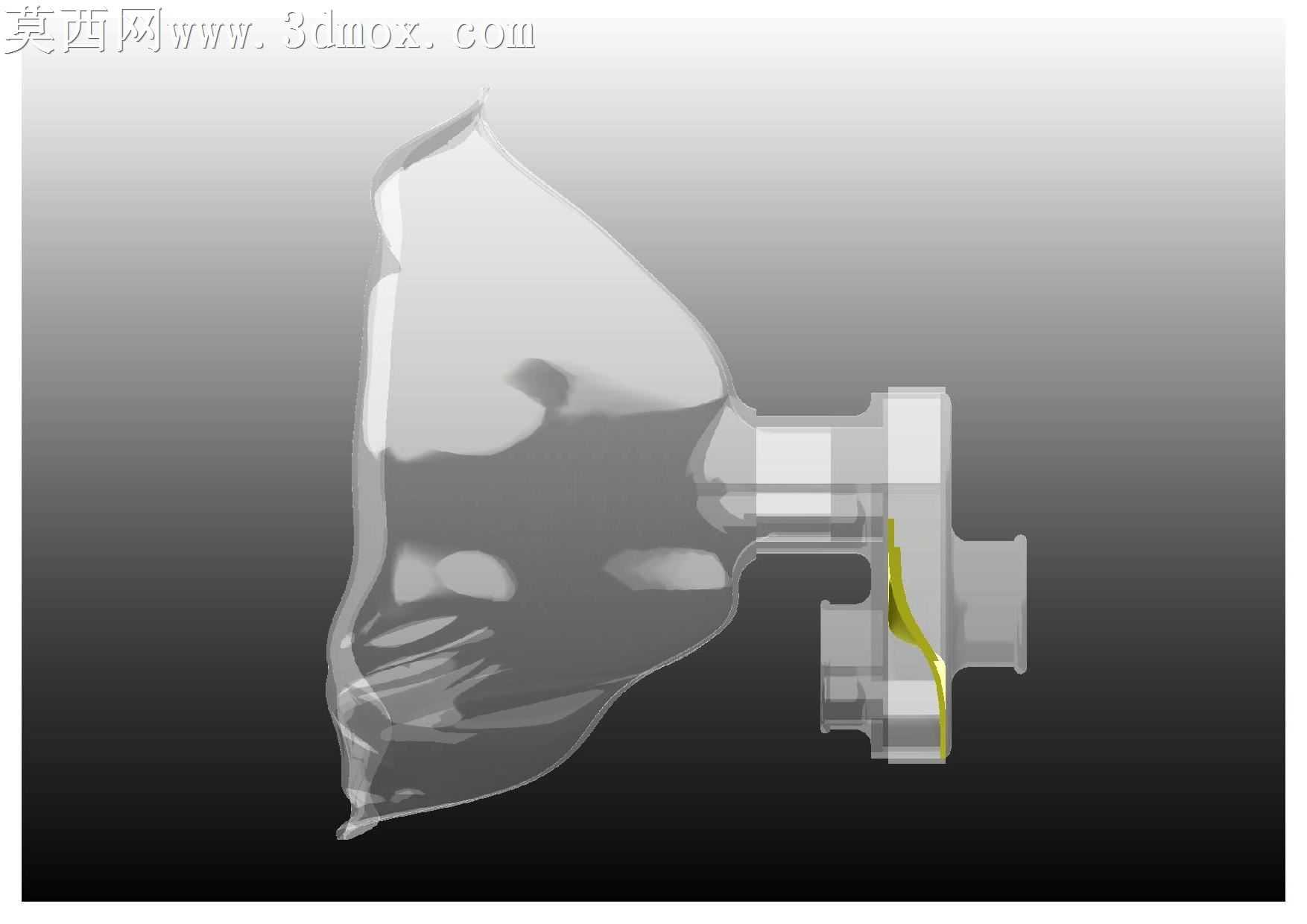

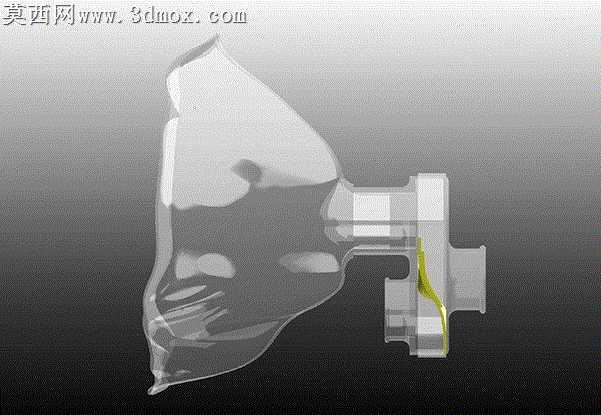

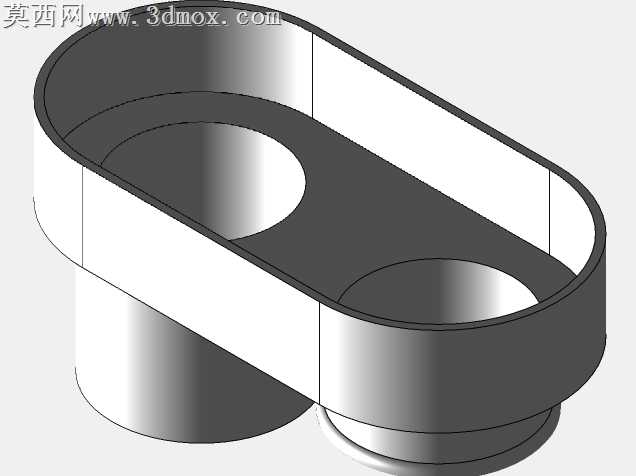

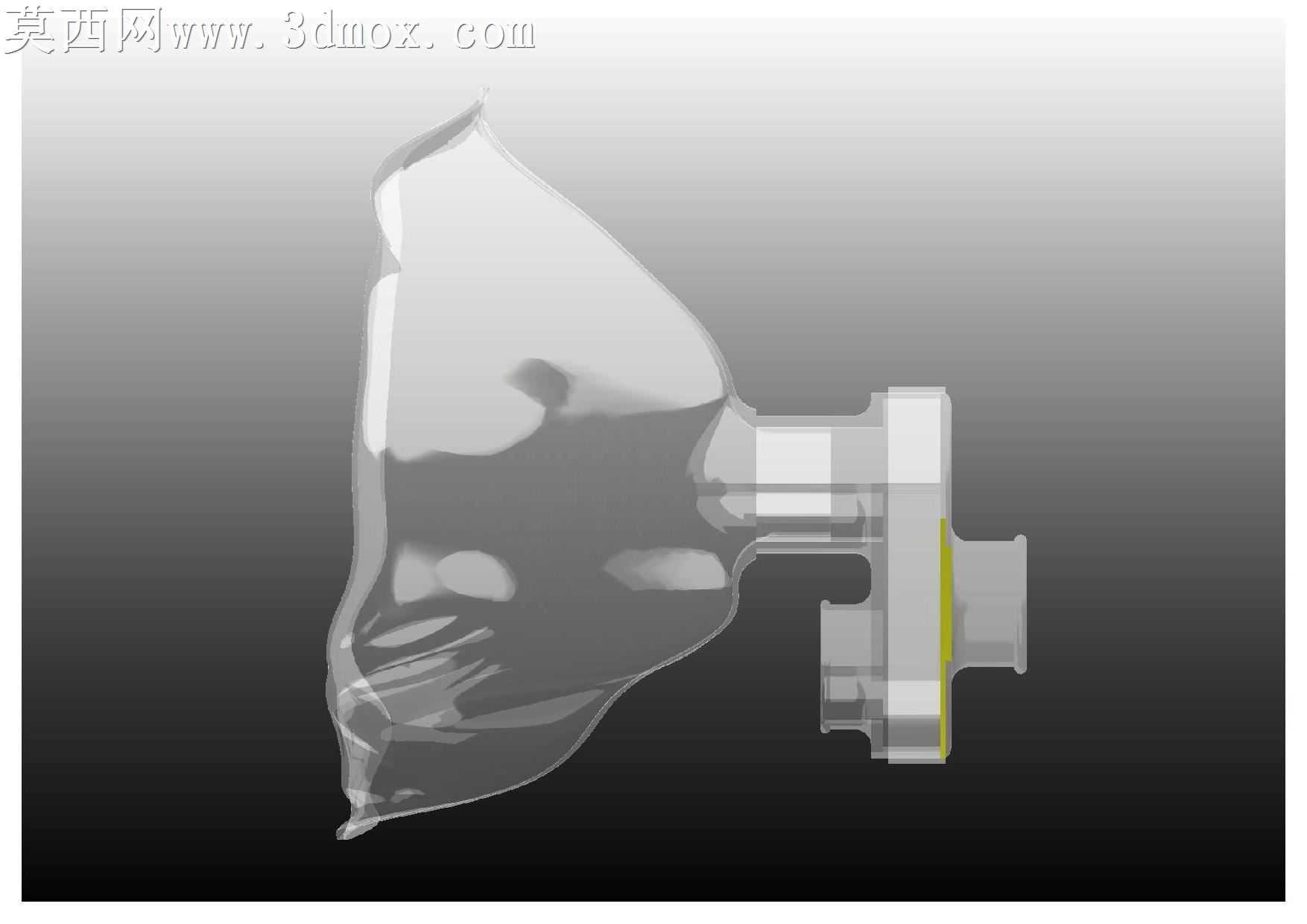

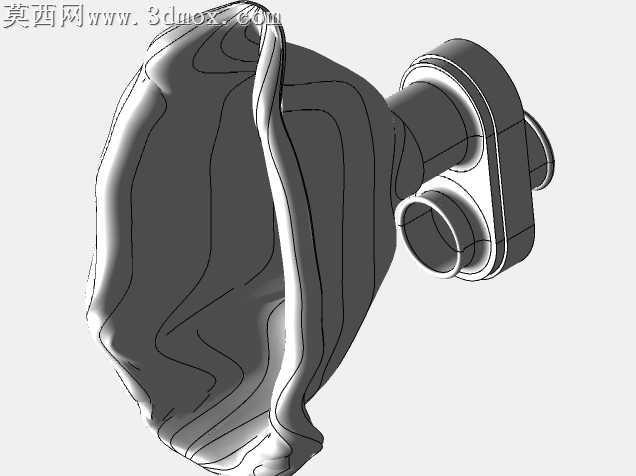

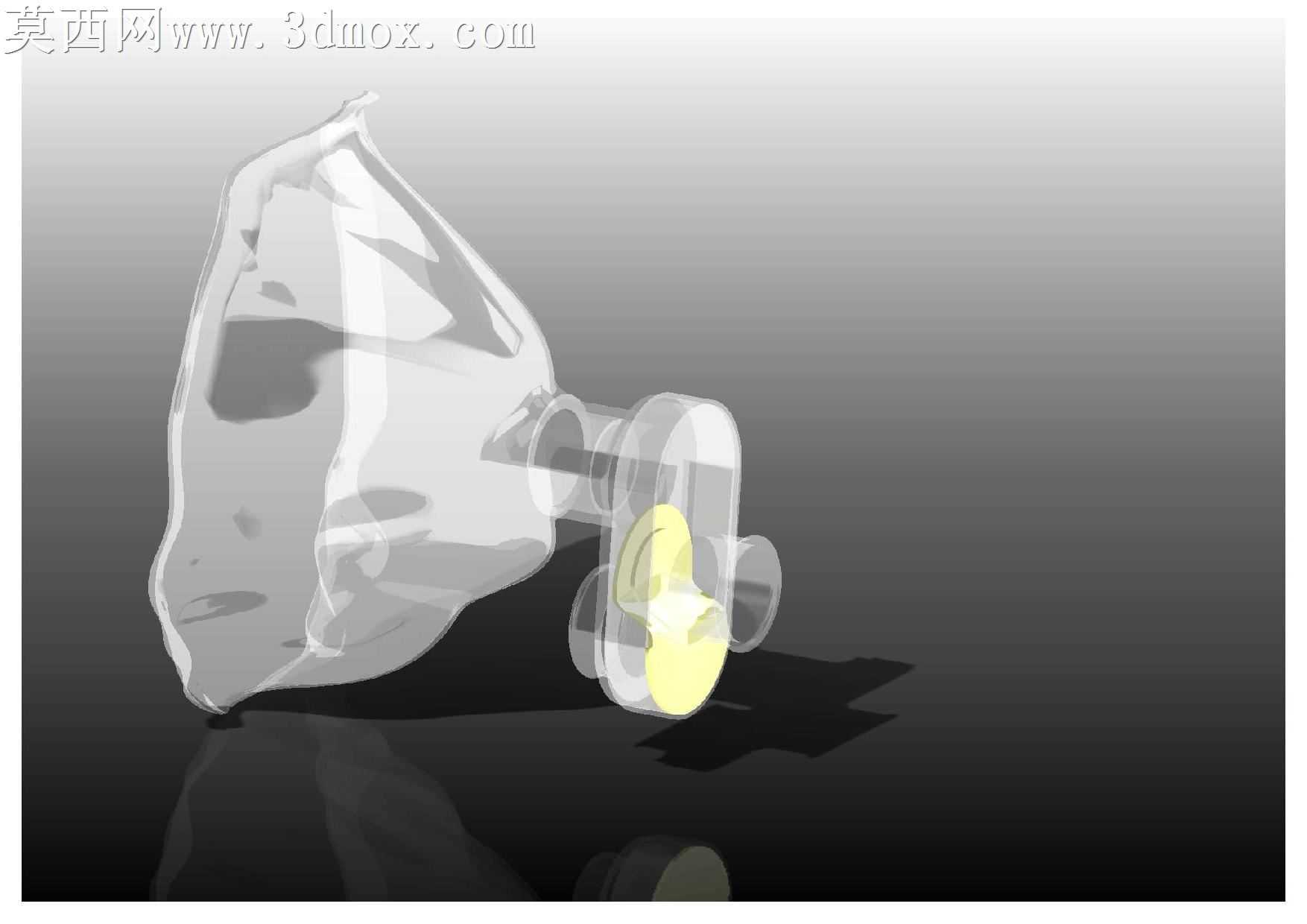

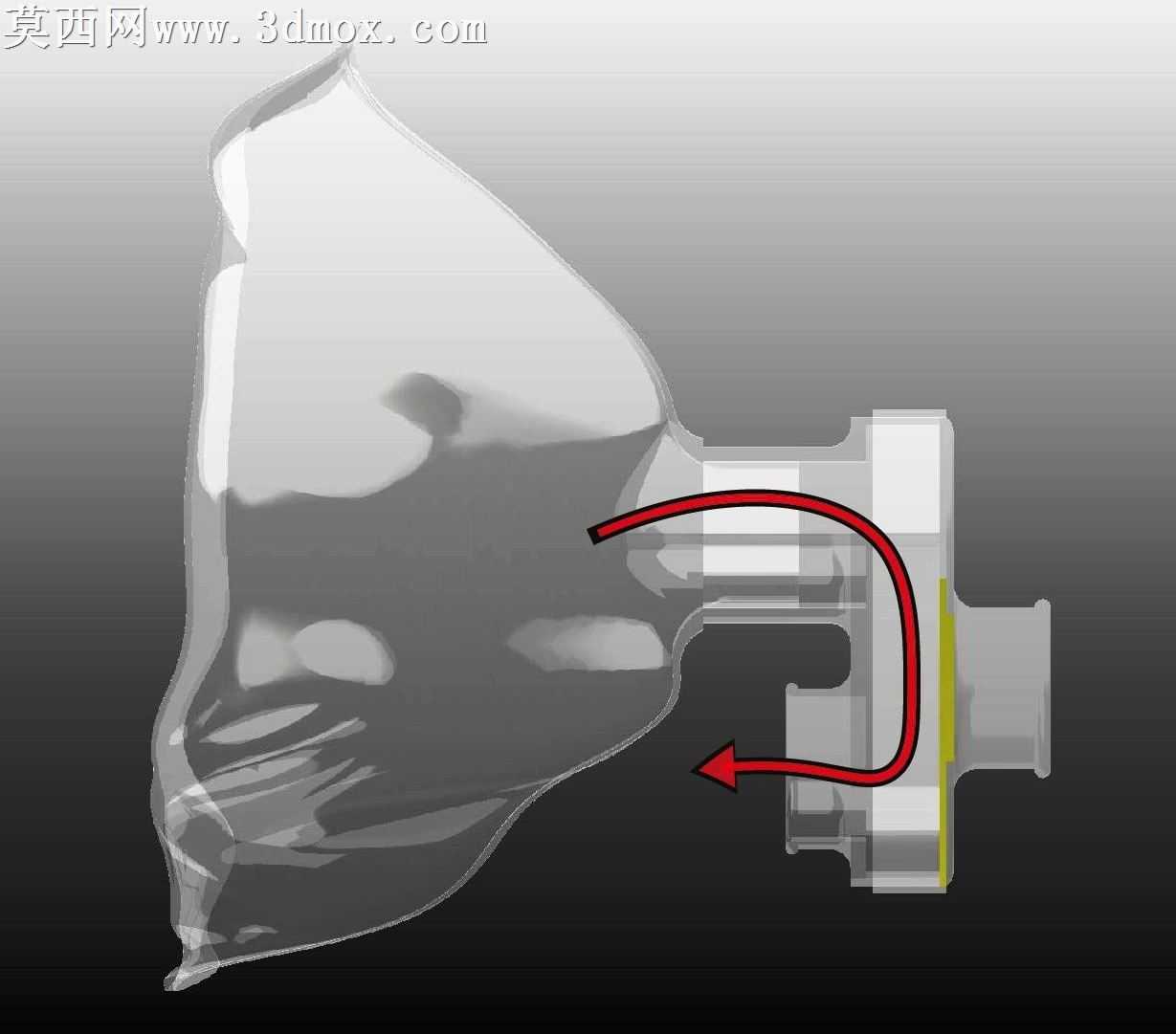

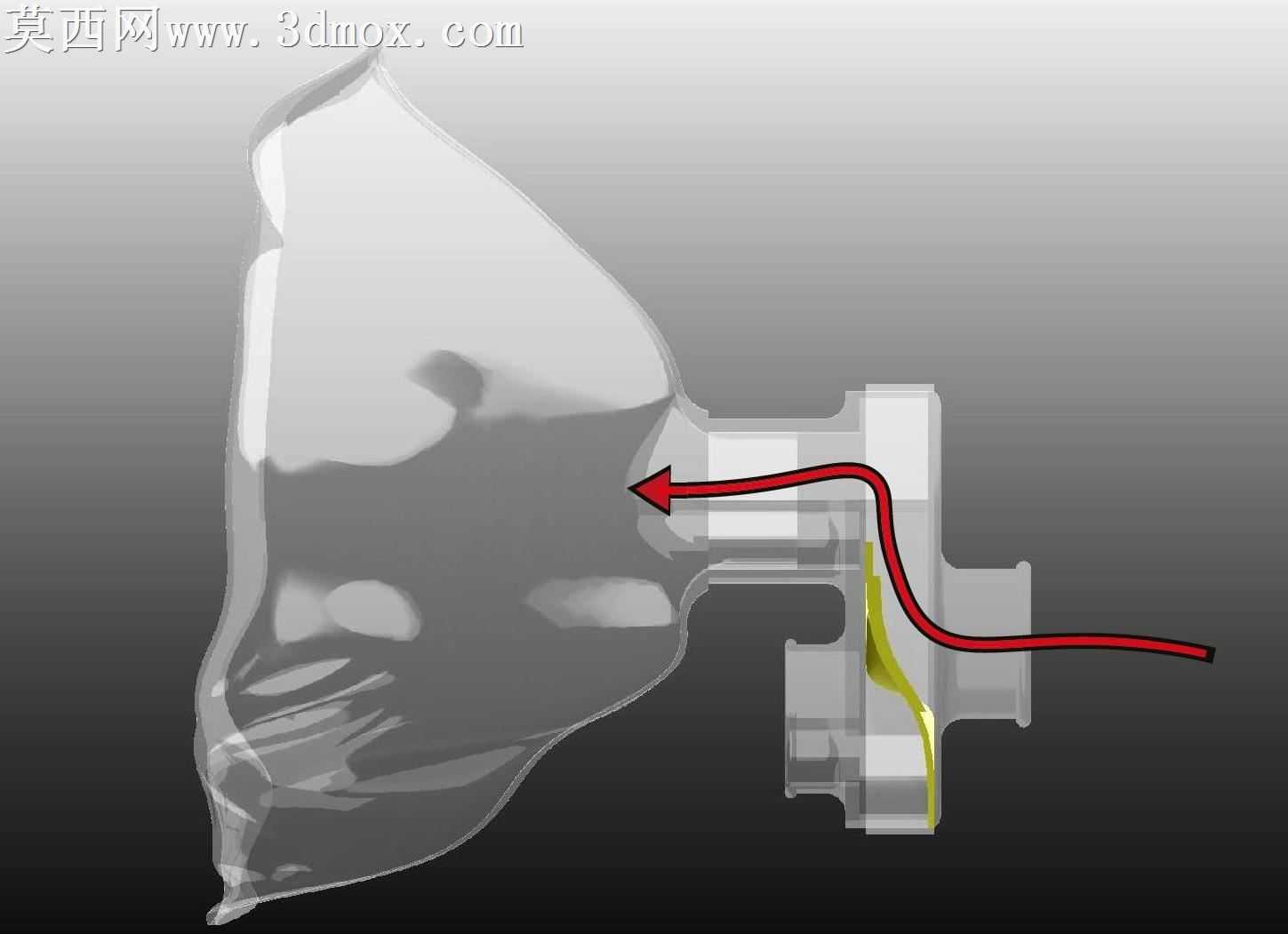

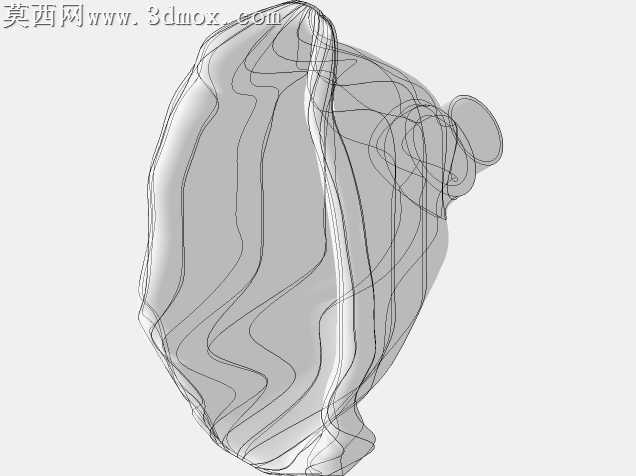

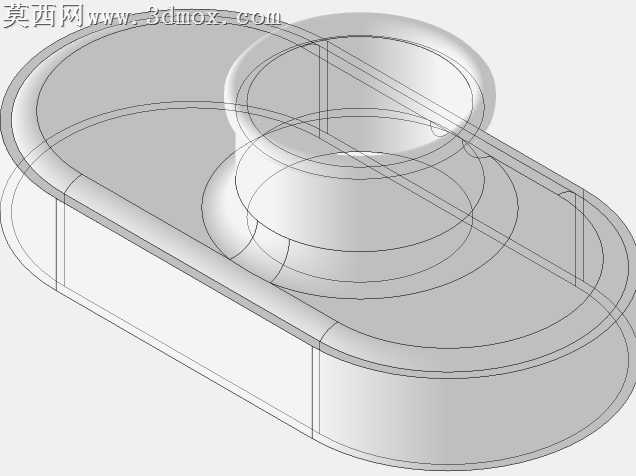

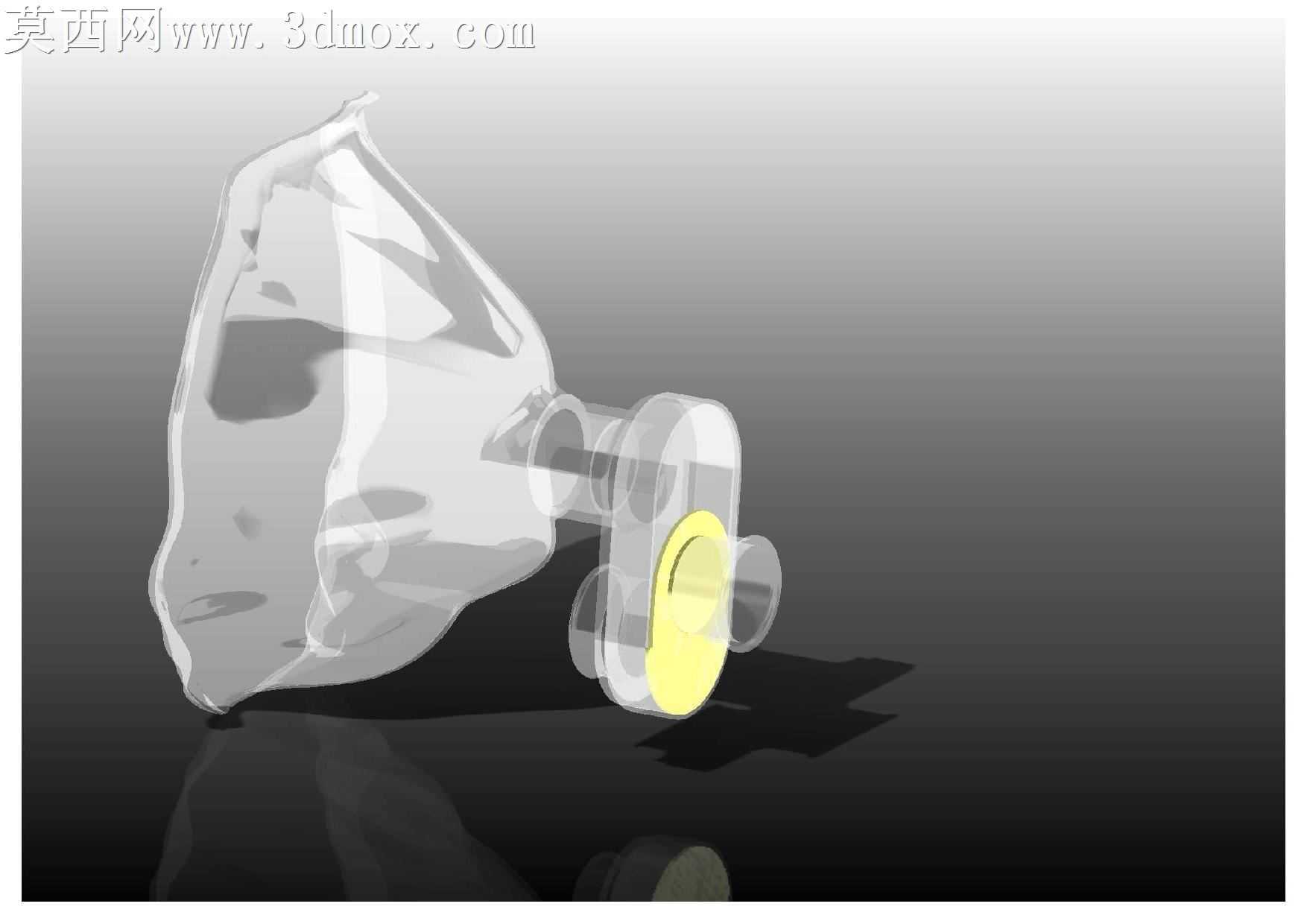

本作品为医用呼吸面罩及配套单向通气阀门的三维设计成果，建模阶段依托通用三维设计平台完成全参数化构建，首先围绕人体面部贴合轮廓进行面罩主体的曲面建模，通过多组面部轮廓扫描数据拟合曲面走向，保证面罩边缘与面部接触区域的弧度贴合度，避免佩戴时出现压痕或漏气问题。面罩主体采用半透明医用级材质设定，渲染阶段调整材质的透光率与雾度参数，还原医用高分子材料的半通透视觉效果，同时保留内部气流通道的结构可见性，方便观察气体流向。配套的单向阀门结构采用分体式建模思路，分别构建阀座、阀芯、导流片三个核心部件，阀座与面罩出气口采用卡扣式连接结构，建模时精准匹配卡扣的公差尺寸，保证装配后无松动间隙；阀芯采用薄型弹性片结构，通过曲面偏移命令生成均匀厚度的阀片模型，设定材质为医用硅胶，渲染时调整材质的弹性质感与半透明属性，还原硅胶阀片的柔软视觉特征。阀门内部的导流结构采用流线型曲面设计，建模时通过样条曲线勾勒气流导向路径，再通过曲面放样生成导流通道，避免气流经过时产生紊流，降低呼吸阻力。整体装配阶段通过配合约束完成各部件的定位，验证阀片开启角度与气流通道的匹配关系，保证吸气时阀门闭合、外界气体仅能通过面罩进气端进入，呼气时阀片受气流冲击开启，将呼出气体快速排出，避免废气在面罩内部潴留。渲染阶段采用灰度渐变背景突出产品主体，通过定向光源打亮面罩轮廓与阀门内部的导流结构，对阀片的金色密封区域做重点材质表现，清晰展示阀门的启闭结构逻辑，整体设计围绕医用呼吸场景的气密性、低呼吸阻力、易装配需求展开，所有结构均做了圆角过渡处理，避免尖锐棱角造成佩戴不适或部件磕碰损坏，同时兼顾了一次性医用耗材的易加工属性，结构无复杂倒扣，适配常规注塑生产工艺要求。
