T型手柄双内螺纹球阀系列三维设计

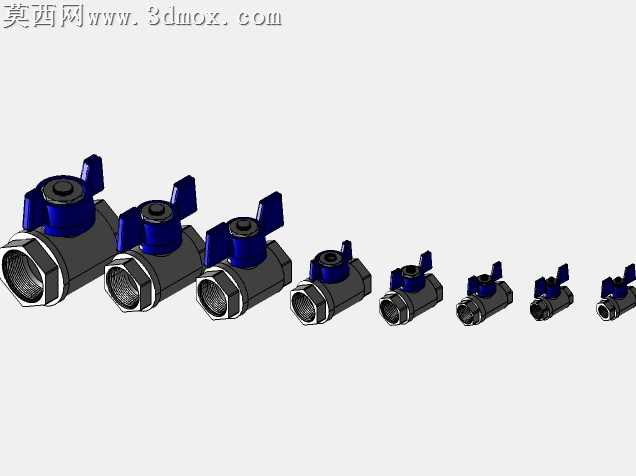

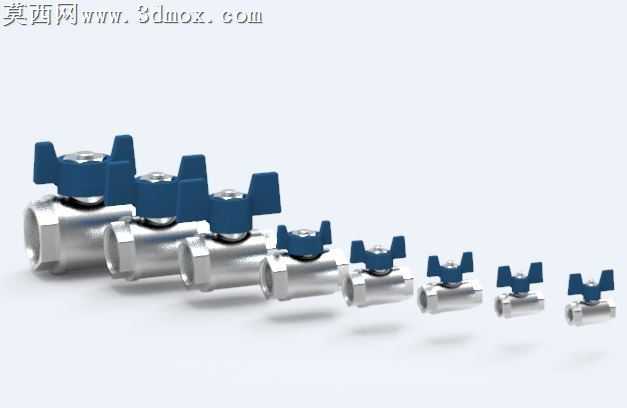

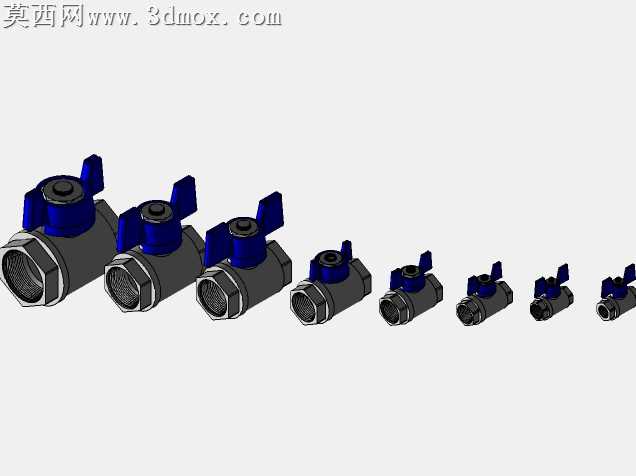

本套三维模型为T型手柄内螺纹球阀系列产品，建模过程采用主流三维设计软件完成全参数化构建，覆盖从G1/4到G2共8种常用管路通径规格，可满足不同管径的管路系统设计选型需求。建模阶段严格遵循球阀产品的实际生产尺寸规范，对阀体、阀球、密封件、T型手柄、锁紧压盖等全部零部件进行独立建模，各部件间的装配间隙、配合公差完全符合行业通用标准，可直接用于产品结构验证、装配干涉检查以及后续的工程图导出工作。材质渲染阶段针对不同部件的实际材质属性进行参数调整，阀体部分采用304不锈钢材质参数，还原金属表面的哑光磨砂质感与金属反光特性，T型手柄部分采用蓝色工程塑料材质，模拟硬质塑料的细腻哑光表面与轻微的漫反射效果，密封件部分采用聚四氟乙烯材质参数，呈现非金属材质的温润质感，整体渲染效果贴近实物外观，可直接用于产品宣传图制作、方案展示等场景。结构设计上，该系列球阀采用两片式内螺纹连接结构，两端内螺纹可直接与同规格外螺纹管路配件连接，无需额外转换接头，T型手柄的结构设计符合人工力学操作要求，90度旋转即可实现阀门的全开与全关，手柄与阀杆的连接部位设置防松定位结构，避免长期操作后出现手柄松动脱落的问题，阀球与密封座的配合面采用球面密封结构，保证阀门关闭状态下的密封性能，阀体流道采用全通径设计，可最大程度降低管路流体通过时的阻力损失。设计思路围绕民用给排水、小型工业管路系统的通用需求展开，覆盖常用的小通径到中通径管路规格，统一的结构设计可降低生产开模成本，不同规格的产品可共用手柄、密封件等通用零部件，有效提升产品的零部件通用率，降低生产与售后维护成本，模型的参数化设计支持后续对尺寸参数进行快速调整，可快速衍生出不同压力等级、不同连接形式的同系列球阀产品，为产品的系列化开发提供可靠的三维模型基础。
