小型数字舵机伺服驱动结构设计

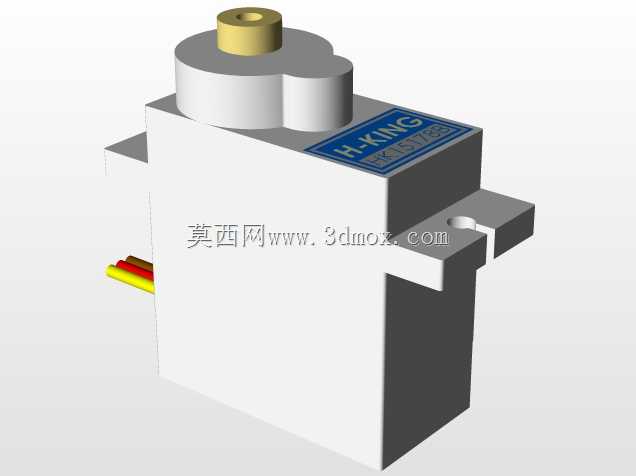

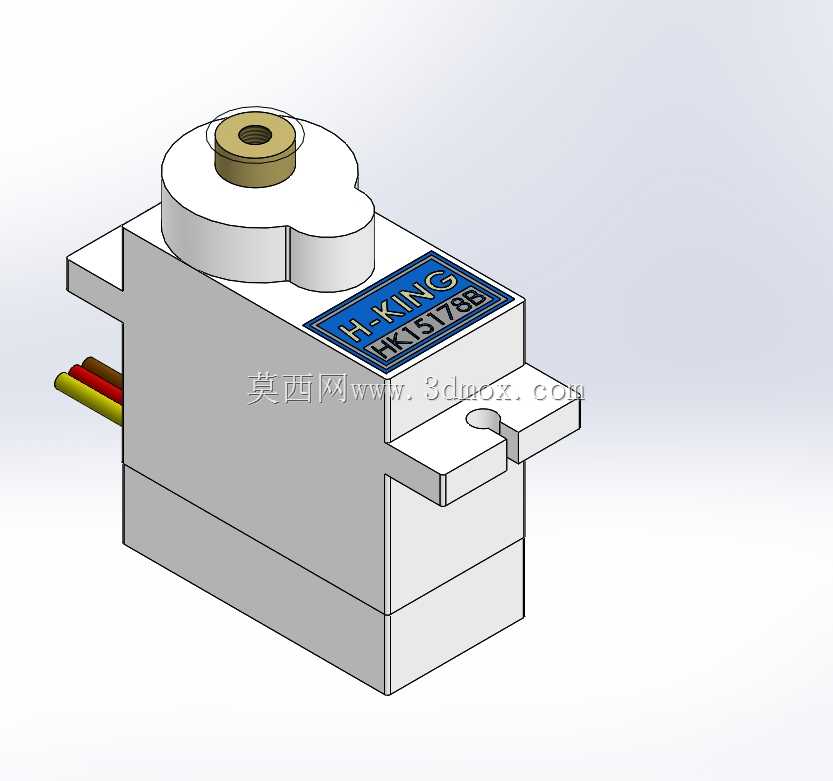

这款小型伺服驱动部件常被应用在航模姿态调整、小型自动化工位精准摆位、教学实验平台动作执行等场景中，作为末端角度执行元件，它能在控制信号输入下完成指定角度的输出锁定，相比普通直流电机的连续转动，它自带位置反馈闭环，可在额定扭矩范围内保持输出轴角度稳定，不会因外力轻推出现角度偏移。从结构设计来看，整体采用方正的壳体布局，两侧伸出带安装孔的固定耳，安装时可直接通过M2规格螺丝穿过固定耳孔位锁附在安装基板上，不需要额外设计定制固定支架，能大幅降低配套结构的设计复杂度。顶部输出轴采用铜套嵌装结构，铜套与塑料壳体过盈压合，既保证了输出轴转动时的耐磨性能，又控制了整体重量，输出轴顶端设计有标准舵盘安装孔位，可适配通用规格的塑料或金属舵盘，直接连接需要驱动的摆臂、拉杆等传动零件。侧面引出的三根信号与供电线，分别对应电源正、电源地与PWM信号输入，布线时可顺着壳体侧边的走线槽排布，避免转动部件剐蹭导线。建模过程中完全依照实物测绘尺寸搭建，壳体的分型面、顶部的限位凸台、固定耳的倒角细节都做了还原，安装边界尺寸严格匹配实物，输出轴的中心高度、固定耳的孔间距都控制在实物公差范围内，可直接用于整机装配的干涉检查。在功能特性上，这类小规格伺服的输出角度通常在0-180度区间，响应速度快，空载电流小，适合对重量、安装空间有严格限制的场景，比如固定翼航模的舵面控制、小型仿生机器人的关节驱动、桌面自动化设备的料仓挡板开合等。设计时特意保留了壳体表面的标签贴装区域，方便后续做外观渲染时添加标识细节，内部的齿轮传动腔、电机安装位、电路板放置空间都做了结构预留，如果需要做内部结构的拆解展示，可直接在现有模型基础上拆分零件，不需要重新测绘外部轮廓。安装时需要注意输出轴的轴向间隙，模型中预留了0.1mm的轴向窜动间隙，符合实际产品的装配公差，固定耳的安装孔做了沉台设计，螺丝锁附后不会突出安装面，保证安装后壳体与基板完全贴合，不会出现安装倾斜导致的输出轴卡滞问题。
