潜水面罩转无呼吸机呼吸适配接头

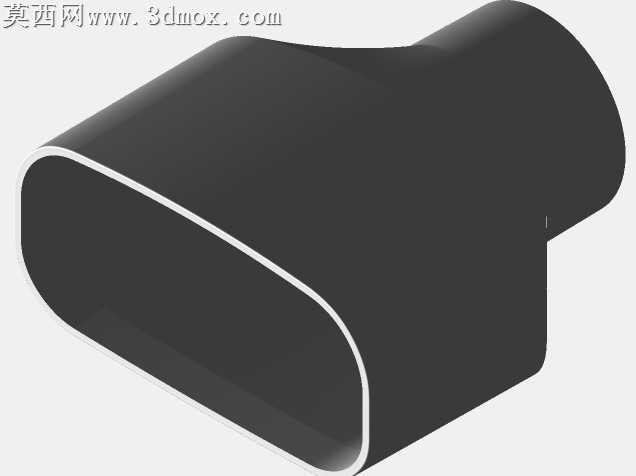

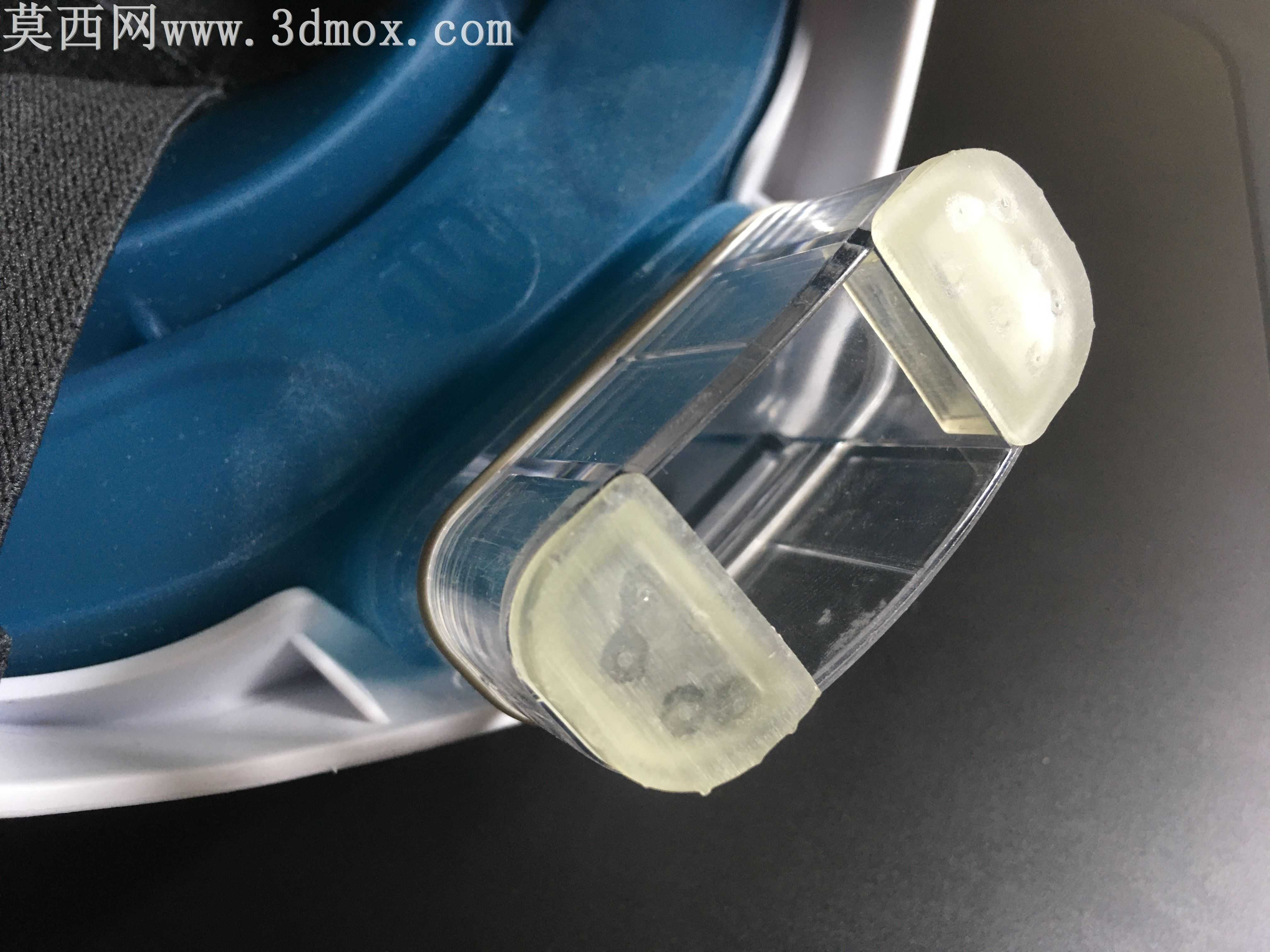

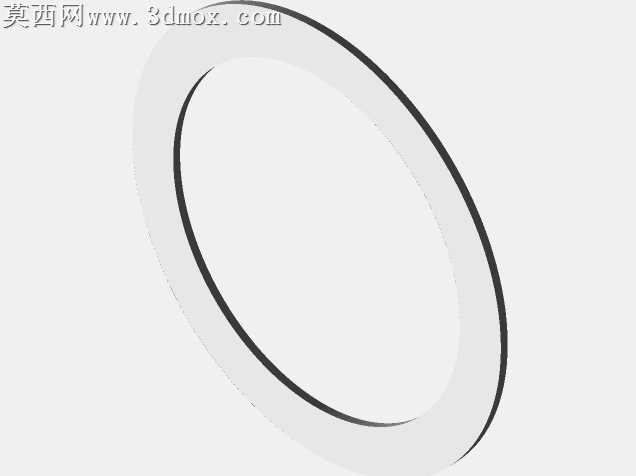

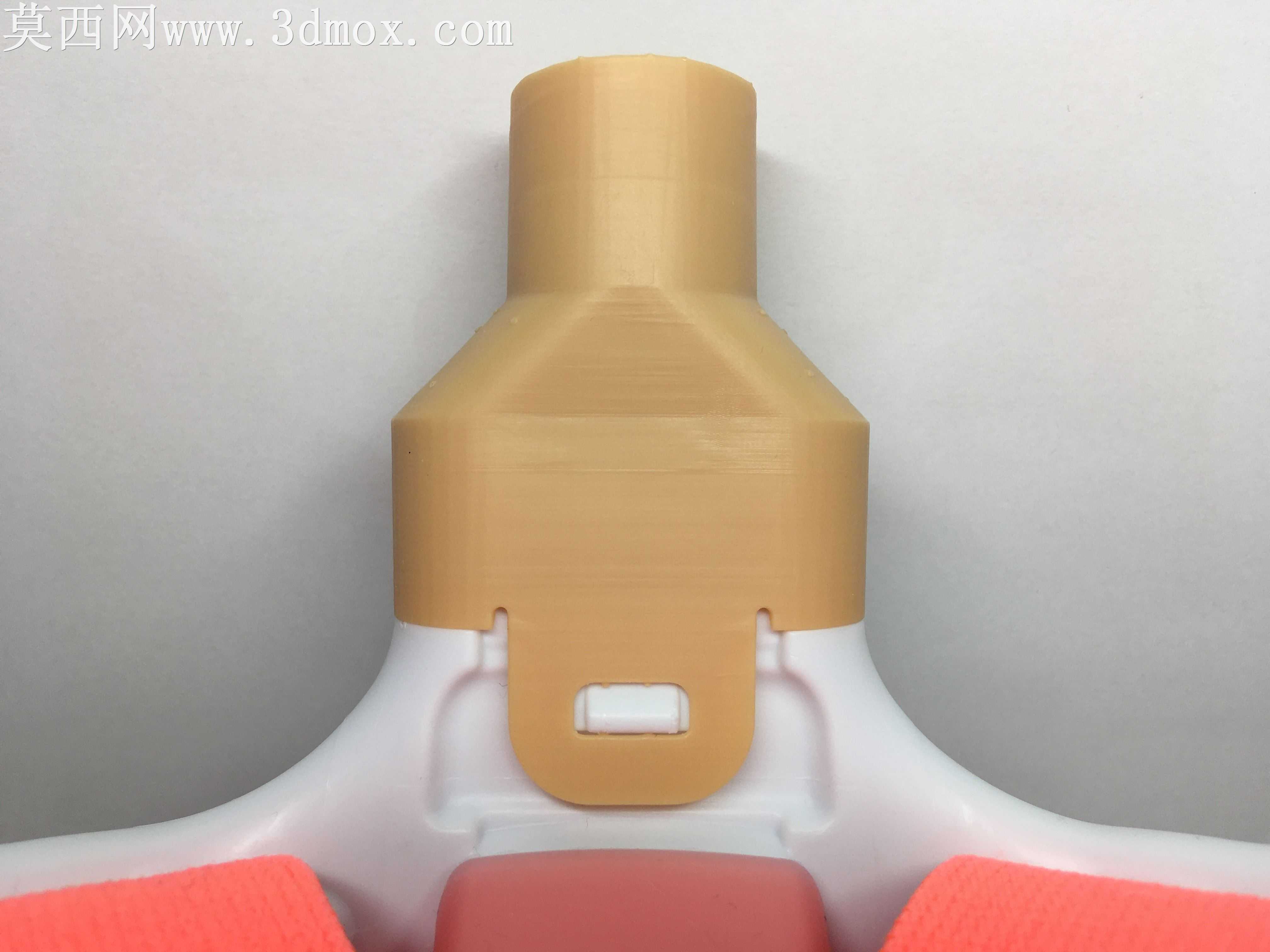

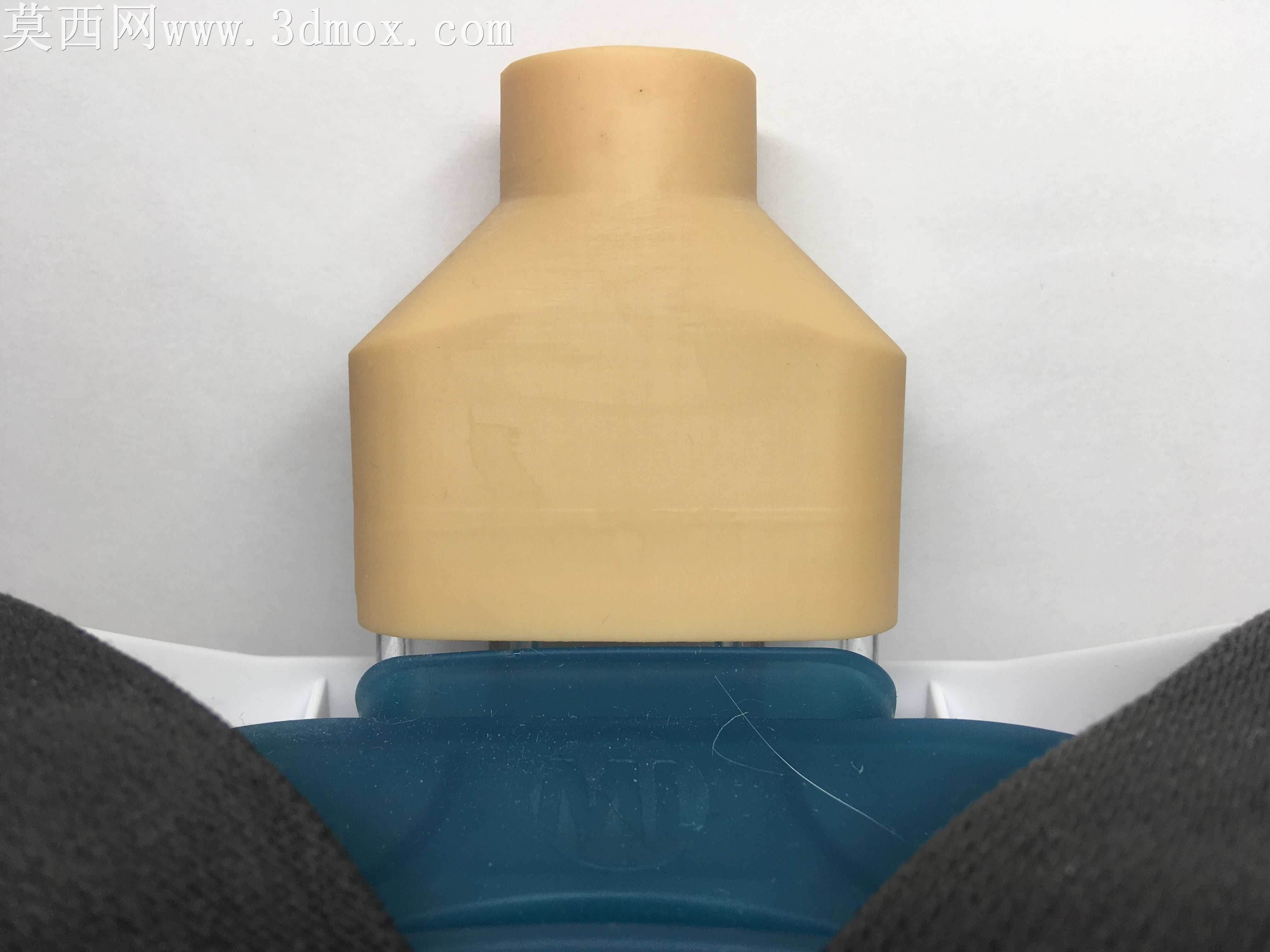

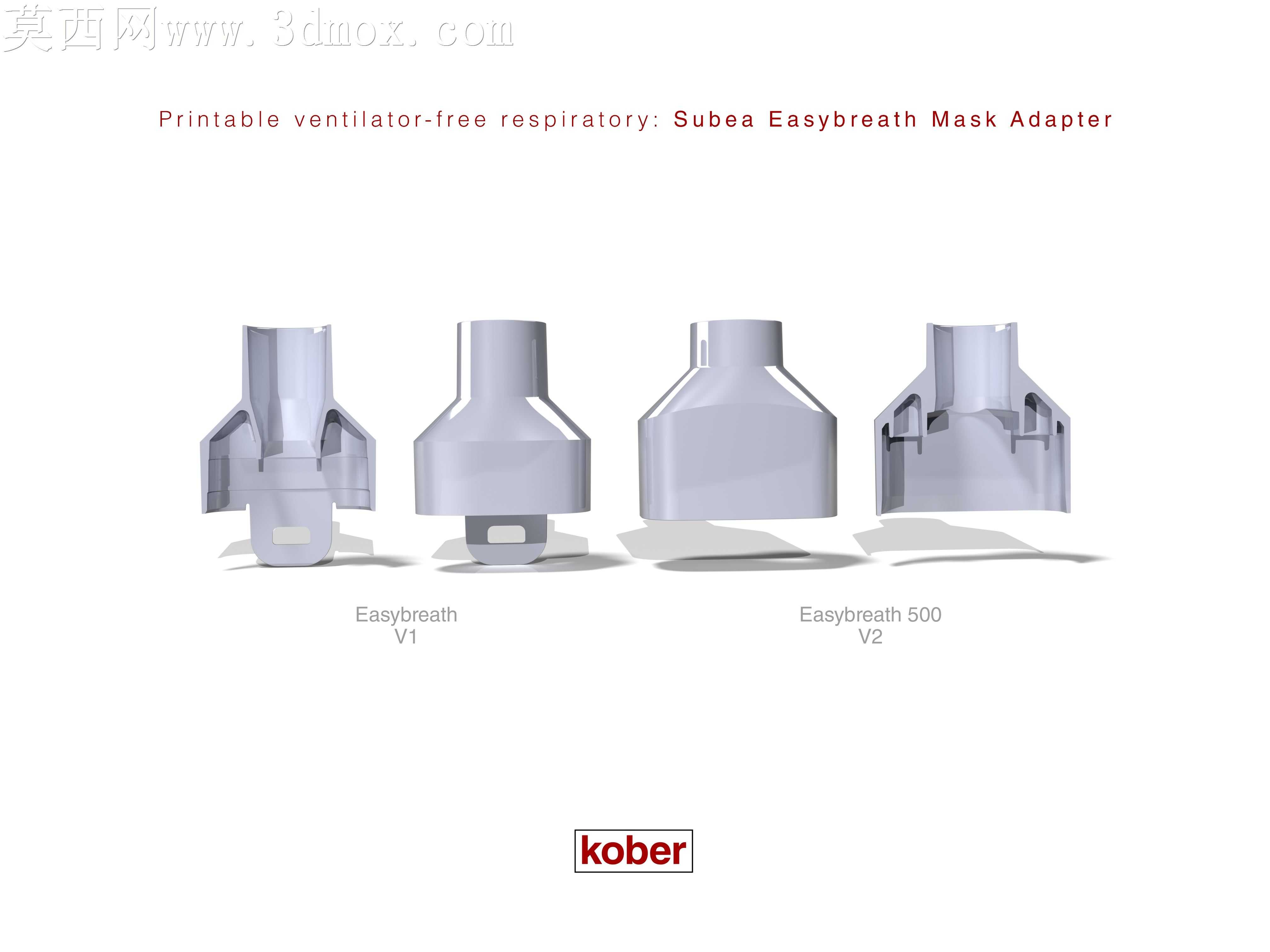

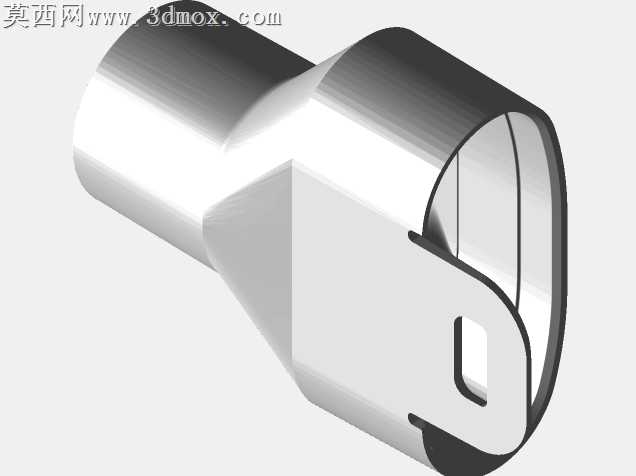

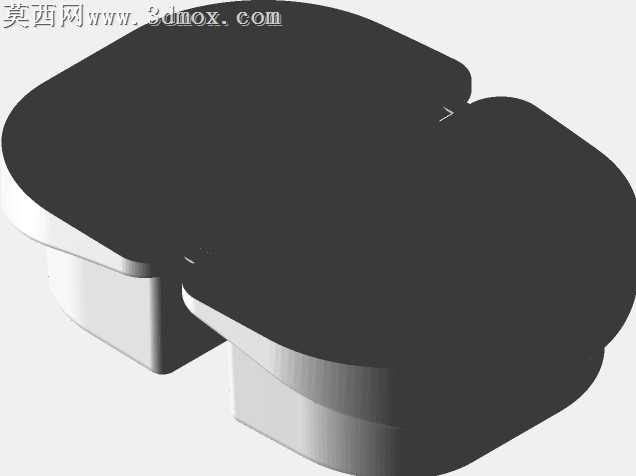

本适配接头采用三维参数化建模完成，针对Subea品牌Easybreath系列V1、V2两款潜水面罩的接口结构做了精准逆向匹配，建模过程中严格遵循ISO5356 22mm公接头的标准尺寸规范，确保转接后与各类标准过滤器、呼吸软管、配套接头的连接密封性与结构兼容性。建模阶段对两款面罩的对接卡扣、密封贴合面做了公差预留设计，针对3D打印的成型特性做了壁厚优化，整体壁厚控制在1.8-2.5mm区间，既保证打印后结构强度满足呼吸防护的承压要求，又避免壁厚过大导致的打印耗材浪费、成型周期过长问题。结构设计上采用了流道平滑过渡方案，内部呼吸通道无直角突变结构，最大程度降低呼吸气阻，适配长时间佩戴的呼吸顺畅度需求；对接面罩端做了与面罩轮廓完全贴合的仿形止口，搭配卡扣限位结构，安装后无需额外绑带即可实现牢靠固定，避免使用过程中出现漏气、脱落问题。渲染阶段采用半透明哑光工程塑料材质，还原3D打印常用耗材的真实质感，通过多角度光影渲染清晰展示接头的外部轮廓、内部流道结构与对接卡扣细节，直观呈现两款不同版本接头的结构差异。设计思路围绕疫情期间医护人员与普通民众的应急防护需求展开，基于现有民用潜水面罩改造为应急呼吸防护装备的路径，规避专用防护装备产能不足的问题，设计过程中参考了Prakash实验室公开的气相色谱仪验证方案，遵循开放的应急医疗装备设计路径，确保转接后的面罩可搭配标准过滤元件实现有效防护，阻隔污染区域的有害气溶胶，既可供医护人员应急使用，也可作为个人防护装备使用，所有结构均针对FDM、光固化等主流民用3D打印工艺做了优化，无需支撑即可完成打印，打印完成后仅需简单去除毛边即可投入使用，大幅降低应急生产的门槛。
