布达佩斯直动式连杆传动机构演示装置

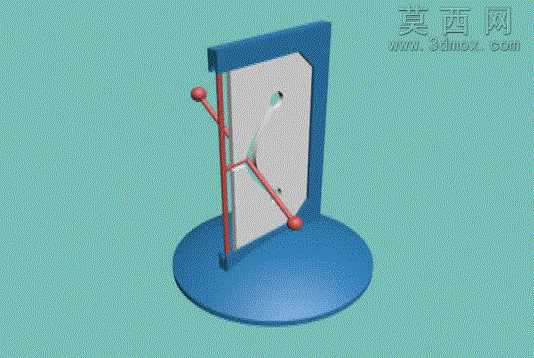

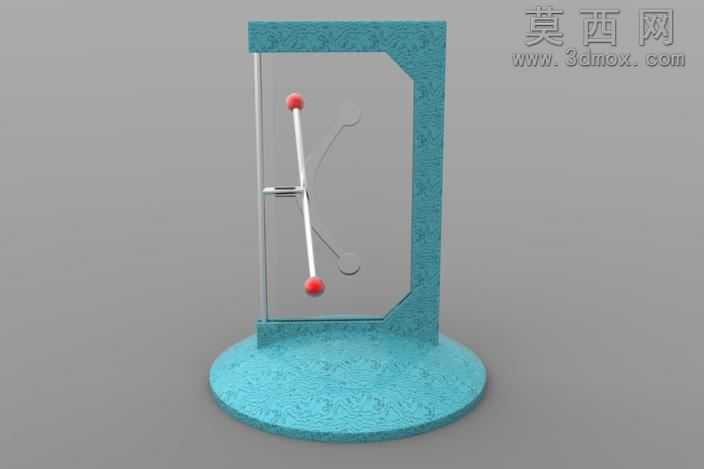

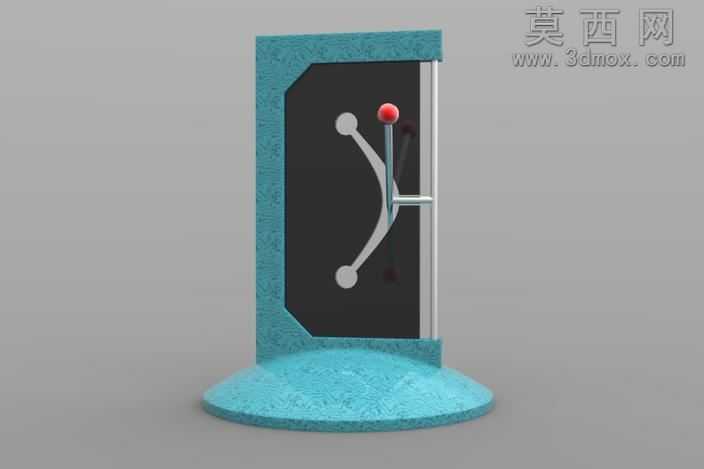

该作品为复刻布达佩斯经典直动连杆机构的三维演示模型，建模阶段采用参数化设计思路完成各零件的精准构建：首先绘制圆形底座的草图，通过拉伸命令生成带圆角过渡的厚重基座，保证整体结构的放置稳定性；随后构建竖直支撑立板，立板采用外框蓝色包覆、中间浅灰色面板的分层结构，面板上预留两处定位圆孔，分别对应上下两个球形端的运动限位点。核心传动部分采用双连杆交叉铰接结构，两根红色连杆的两端均设计为光滑球形端头，既避免运动过程中出现棱角剐蹭，也能直观展示运动副的接触位置，连杆与立板之间通过铰接轴连接，保证转动过程无卡顿。建模过程中对所有运动部件添加了同轴心、重合等配合约束，可完整模拟机构的往复直动过程：当拨动上端球形端头时，交叉连杆会带动下端球形端头沿预设轨迹运动，实现力与运动的换向传递。材质渲染阶段，对基座、外框部分赋予哑光蓝色塑料材质，调整粗糙度参数模拟磨砂质感；中间面板赋予浅灰色哑光板材材质，还原真实板材的细腻纹理；传动连杆与球形端头赋予亮红色半光泽塑料材质，通过色彩对比突出核心运动部件；铰接轴部分赋予金属材质，添加轻微反光效果凸显金属零件的质感。场景搭建采用青绿色纯色背景，搭配柔和的环境光与定向补光，避免阴影过重遮挡结构细节，渲染输出时调整抗锯齿参数，保证零件边缘清晰、色彩还原准确。设计过程中重点验证了连杆的运动行程与干涉情况，通过调整连杆长度与铰接点位置，确保整个运动过程顺滑无卡滞，完整还原了该经典机构的运动特性，可用于机械原理教学演示、创意机械结构展示场景，帮助观者直观理解连杆传动的换向原理与运动逻辑。
