螺旋轨道滚珠循环输送演示装置

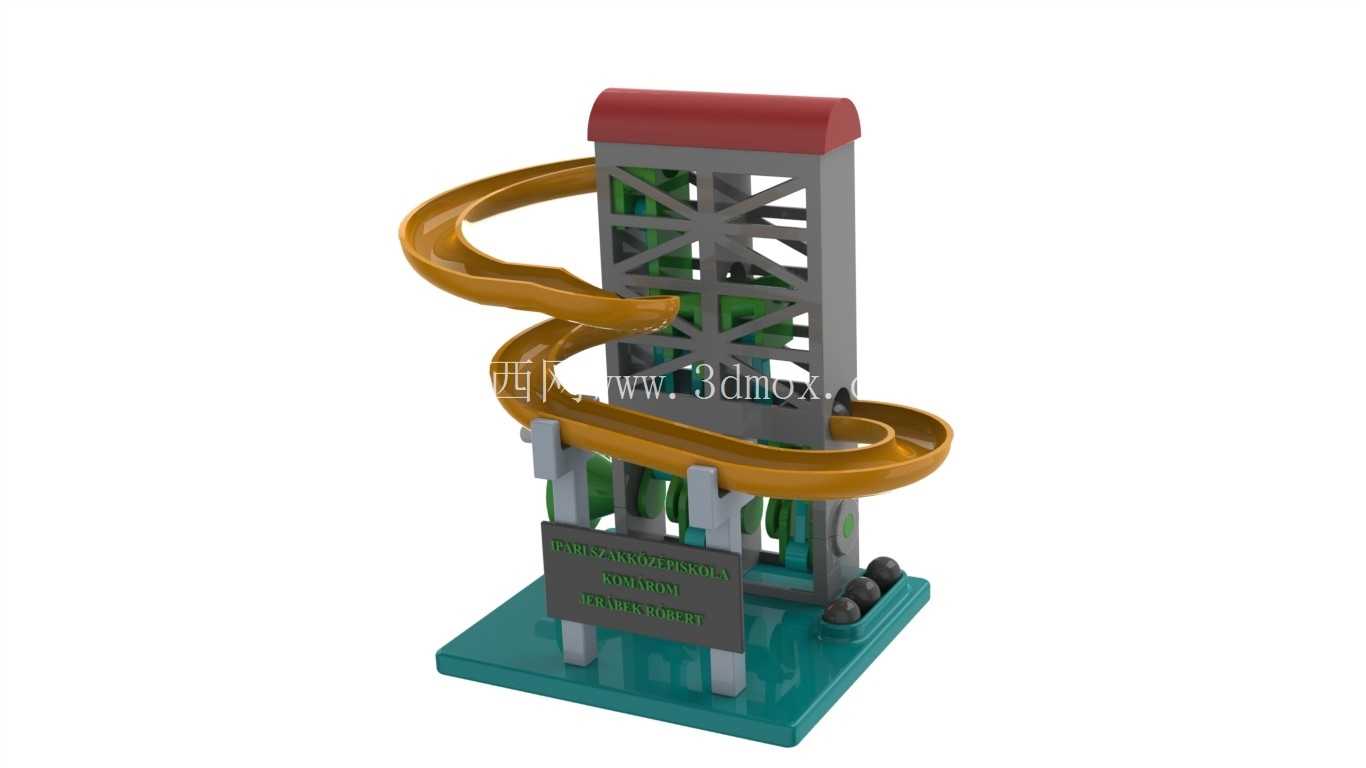

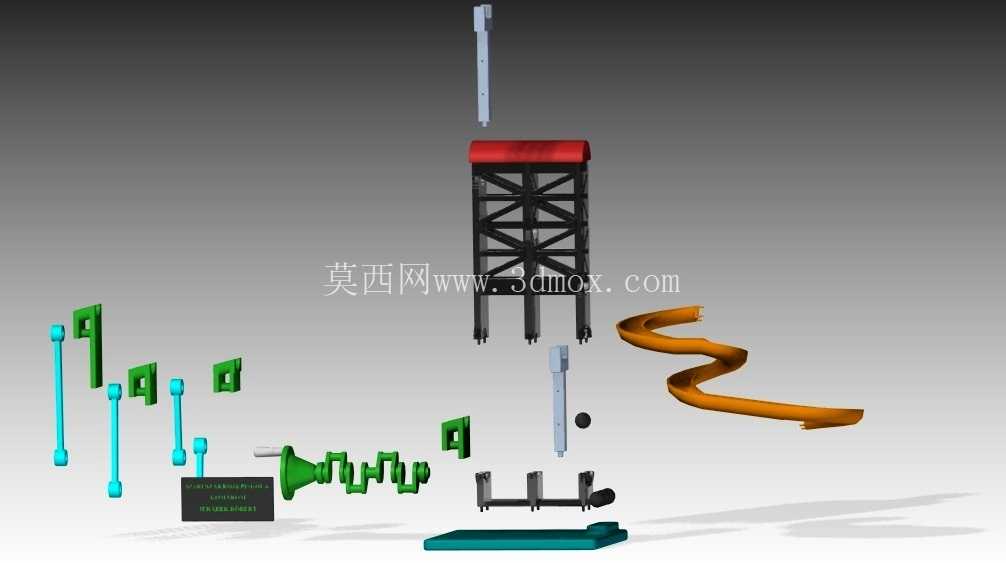

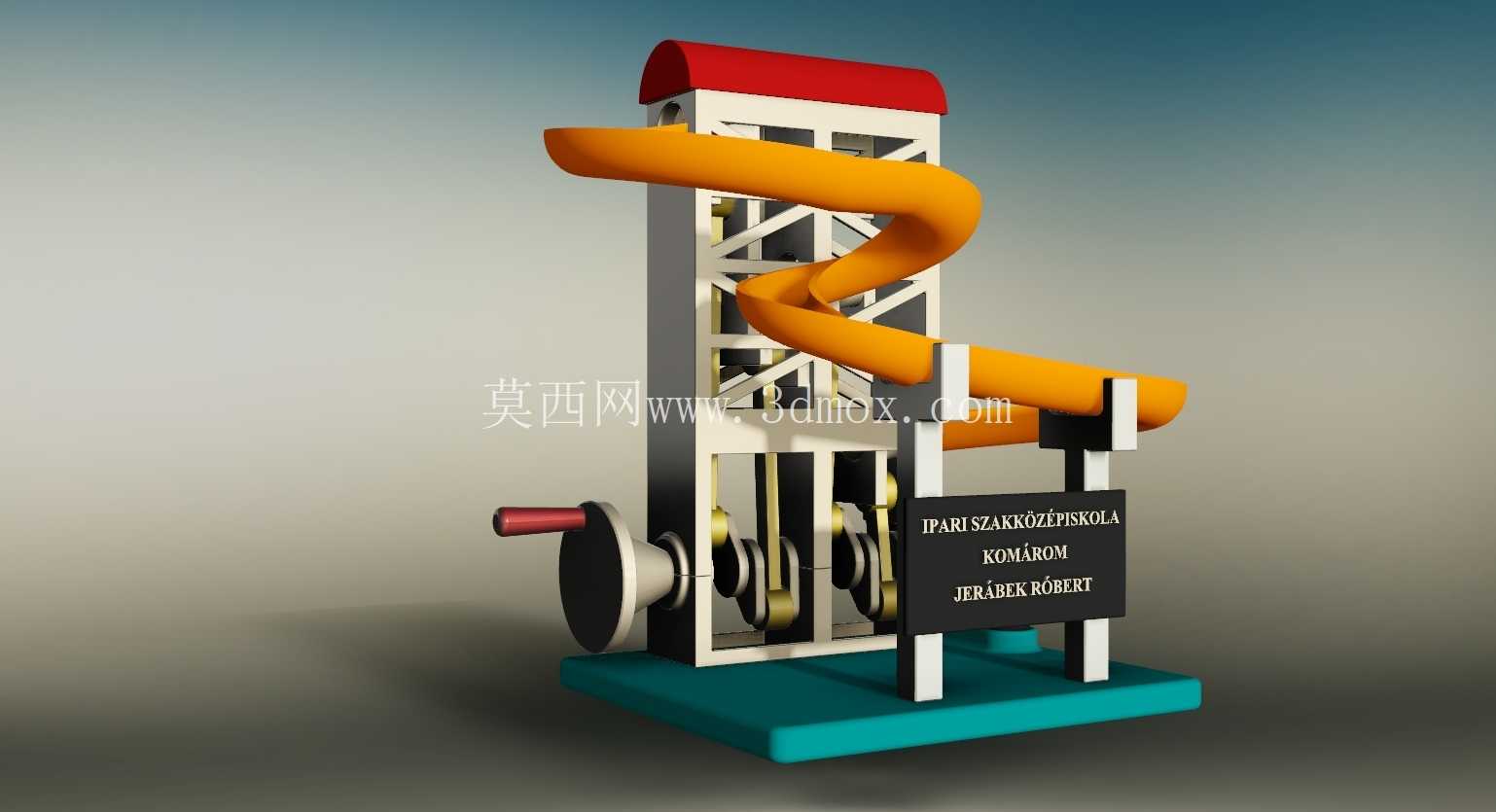

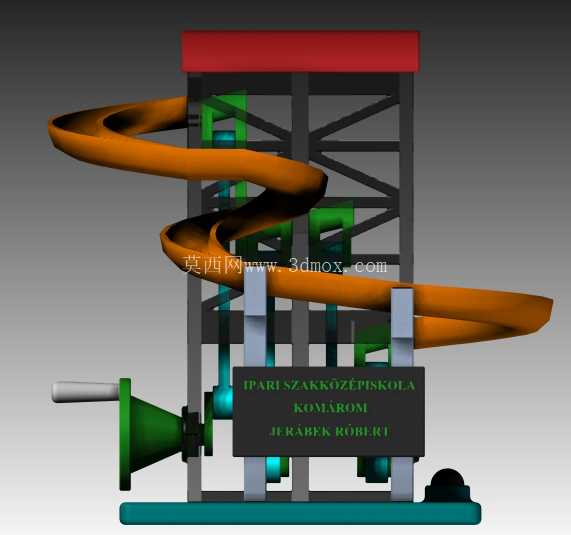

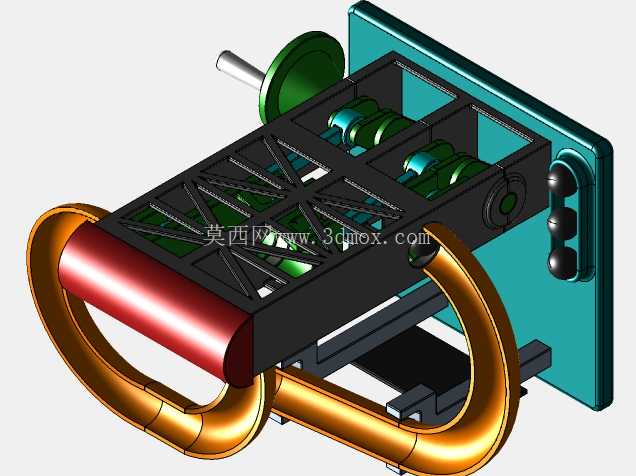

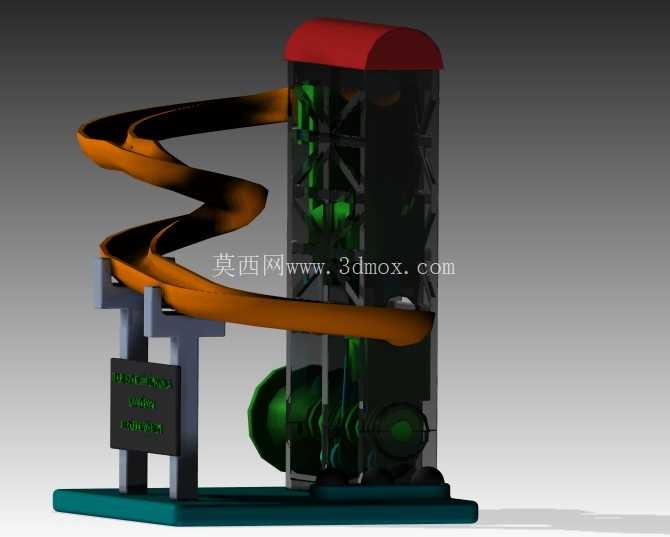

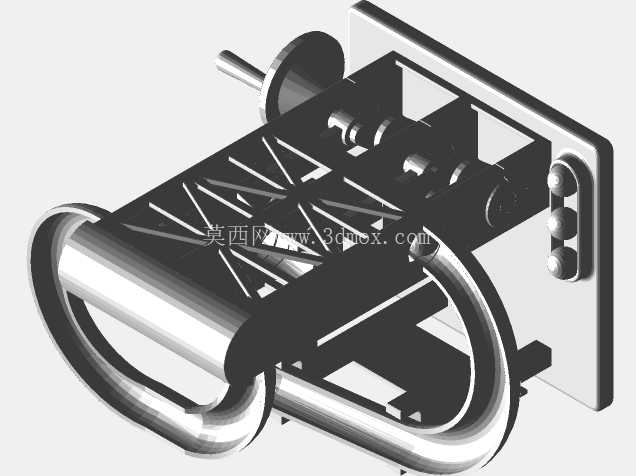

　　这套螺旋轨道滚珠循环装置，常被应用在工业传动原理演示、科普教具制作以及小型自动化物料循环输送的原理验证场景中，核心功能是实现硬质滚珠沿固定螺旋轨道的重力下滑，再通过内置的垂直提升机构将滚珠送回轨道顶端，形成无需人工干预的持续循环运动，可直观展示重力势能转换、机械传动配合的实际运行逻辑。从结构设计逻辑来看，整套装置采用分层搭建思路，底部为方形实心基座，作为整个结构的承重载体，基座上预留了提升机构、支撑立柱的安装定位孔，所有安装位的同轴度公差控制在0.1mm以内，避免提升机构运行时出现卡滞；支撑框架采用桁架式格构结构，四根主立柱搭配交叉斜撑，既保证了整体结构的抗扭刚度，又尽可能减少了材料用量，框架顶端固定红色顶盖，既作为螺旋轨道的顶端定位基准，也能遮挡顶端的提升换向结构，避免滚珠运行时脱出轨道。

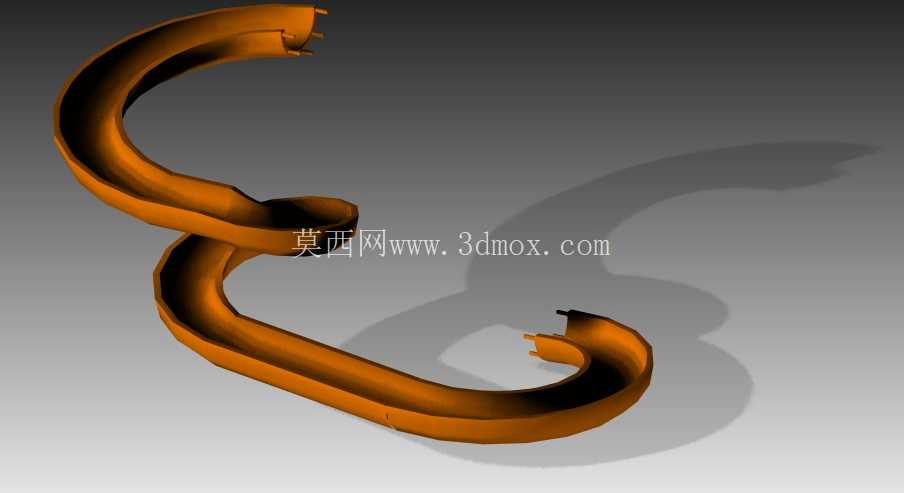

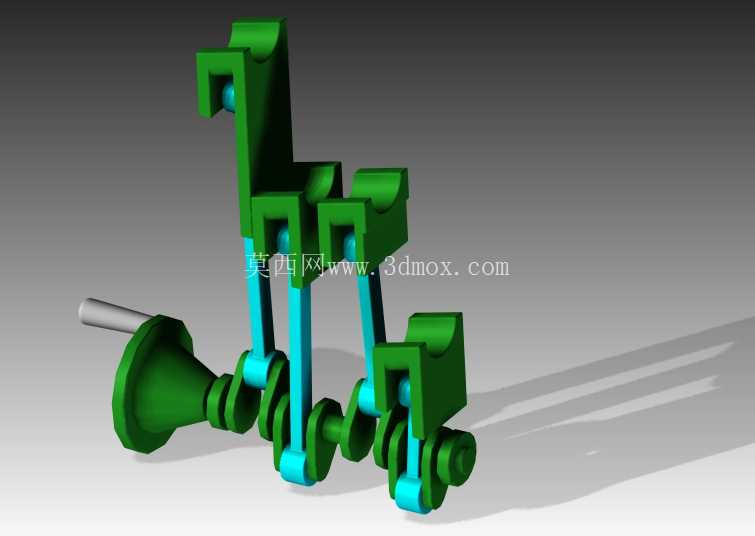

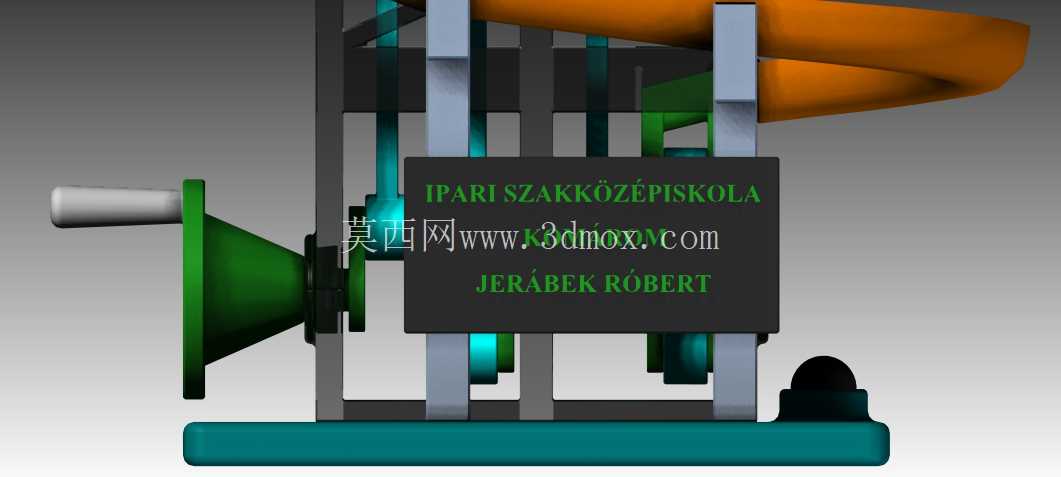

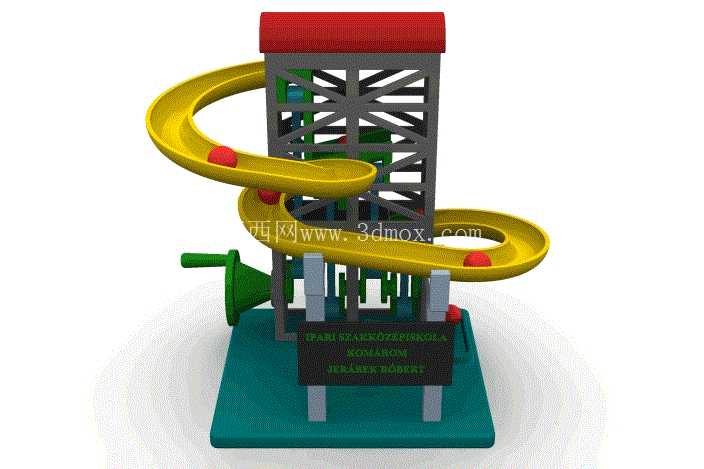

　　螺旋滑道采用等螺距盘旋设计，滑道截面为内凹圆弧结构，圆弧半径比滚珠半径大0.8mm，既保证滚珠滑动时不会出现侧翻卡滞，又留有足够的滑动间隙，滑道全程设置三处红色挡点，用于直观展示滚珠经过不同位置时的运动状态，也可作为传感器安装的预留点位，方便后续拓展滚珠计数、速度检测等功能。提升机构布置在框架内部的中空区域，采用曲柄连杆配合拨叉的结构，将底部收集的滚珠逐个向上推送至滑道入口，拨叉的运动行程经过精确计算，每次动作仅推送一颗滚珠，避免出现多球堆叠卡阻的问题；底部的绿色喇叭形收集口采用大倾角导流设计，滚珠从滑道末端滑出后可依靠自重顺利滑入提升机构的进料位，无需额外设置导向拨片，减少了运动部件的数量，降低了后期维护的复杂度。

　　在安装边界方面，整套装置的基座平面度要求不大于0.05mm，安装时需保证基座处于水平状态，否则会出现滚珠在滑道单侧偏磨、滑动速度不均甚至中途停滞的问题；框架整体高度与螺旋滑道的盘旋直径比例控制在1.8:1，既保证滚珠下滑时拥有足够的重力加速度，又不会因为滑道过长导致滚珠速度过快冲出轨道；所有运动部件的配合间隙均经过反复校核，提升机构的拨叉与立柱导向槽的间隙控制在0.2mm，既不会出现运动卡滞，也不会因为间隙过大导致滚珠在提升过程中掉落。

　　从实际应用的拓展性来看，这套结构的核心逻辑可迁移至小型零件的循环上料场景，比如小尺寸五金件、电子元器件的排序输送，只需要根据输送零件的外形调整滑道截面尺寸、提升机构的拨叉形状即可适配；作为教学演示装置使用时，可在框架外侧加装透明防护罩，既避免运行时滚珠脱出造成安全隐患，也能清晰展示内部的传动结构，方便学习者观察机械运动的全过程。整套结构没有采用复杂的非标定制零件，大部分结构件都可通过常规的机械加工方式制作，支撑框架可采用铝型材拼接或者3D打印制作，螺旋滑道可采用分段拼接的方式加工，降低了整体的制作难度，也方便后期根据使用需求调整滑道的螺距、盘旋圈数等参数，适配不同的演示或输送需求。在结构强度校核方面，支撑框架的斜撑布置经过受力仿真验证，可承受滑道满布滚珠时的侧向载荷，不会出现框架变形导致滑道错位的问题；基座底部可加装橡胶减震垫，降低提升机构运行时产生的振动传导，保证装置运行时的稳定性，减少运行噪音。
