这类光圈开合结构最早脱胎于光学镜头的通光量调节机构,经过结构简化与载荷适配后,现在已经大量应用在工业场景的通径调节环节,不再局限于光学设备领域。在工业管道的风量调节工位,这类结构可以替代传统的多叶蝶阀,通过同步转动的叶片实现中心通径的无级调节,相比传统蝶阀,它的调节过程中流道中心始终保持正圆形,不会出现偏流、紊流的问题,对于需要稳定气流或者液流的实验设备、涂装生产线的送风段,这种结构的调节线性度远优于常规阀件。在自动化分拣设备的落料口位置,这类结构可以根据待分拣物料的外径实时调整开口大小,避免不同尺寸的物料在落料过程中出现卡滞、掉落偏移的问题,尤其是针对易碎的电子元器件、精密小零件的分拣工位,叶片开合过程的运动轨迹平滑,不会出现突然的行程突变,能有效降低物料磕碰损伤的概率。还有部分特种摄影设备、舞台灯光的光阑调节,以及高温窑炉的观察窗遮挡机构,也会采用这类衍生结构,通过调整叶片的重叠量来控制通光或者通热的面积,适配不同的工况需求。

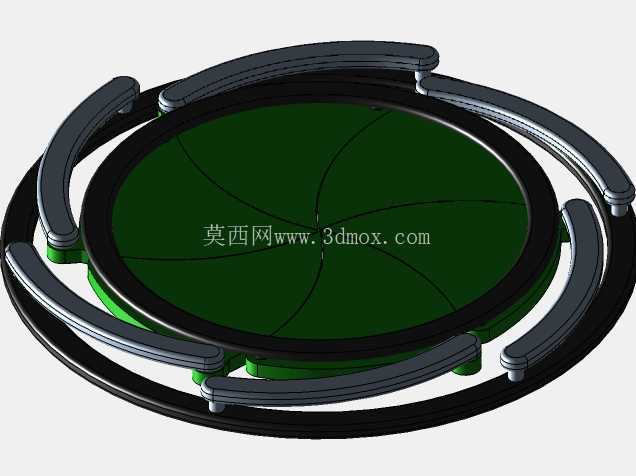

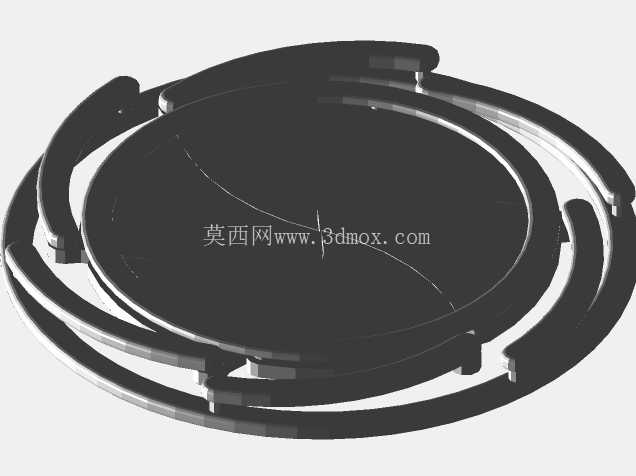

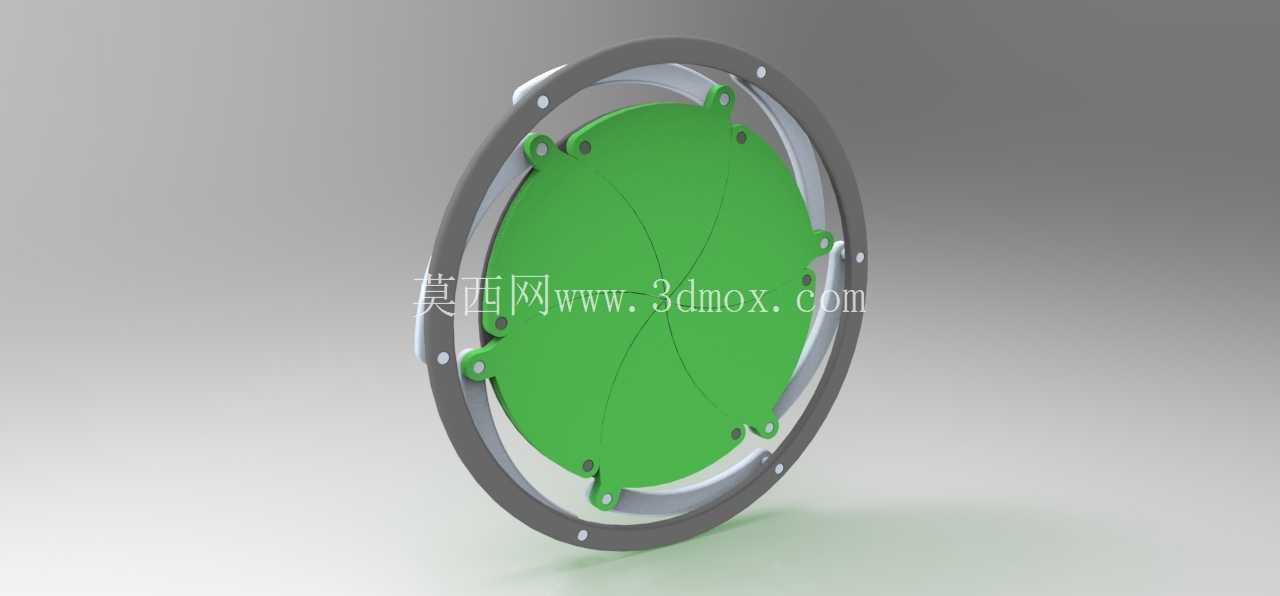

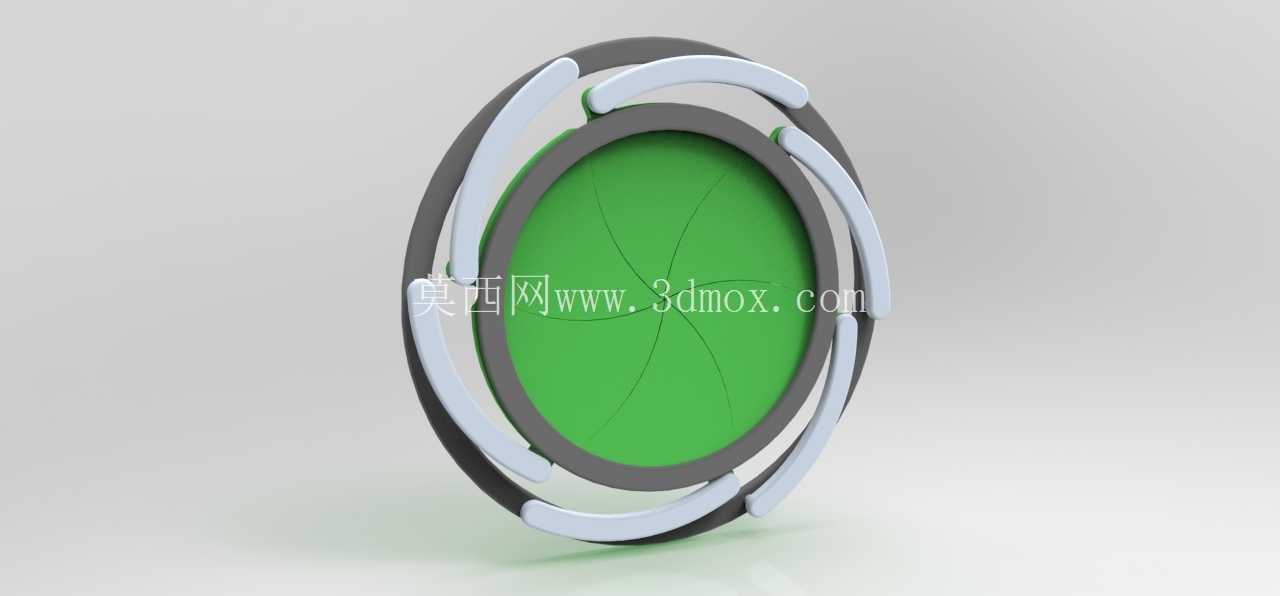

从结构设计逻辑来看,这套光圈机构采用了典型的定环-动环-叶片三层嵌套架构,最外侧的固定环是整个结构的安装基准,环体上均匀分布的安装孔位需要和配套设备的安装端面完全匹配,设计时首先要确定固定环的外径与安装孔的节圆直径,这两个尺寸直接决定了结构的安装边界,固定环的厚度需要根据承受的驱动扭矩来核算,若采用手动拨杆驱动,厚度可以适当减薄,若采用伺服电机配合齿轮驱动,则需要在环体上预留驱动齿轮的啮合位置,同时增加环体厚度来抵消齿轮传动带来的径向载荷。中间的转动环是实现叶片同步动作的核心传动件,每个叶片的驱动销都嵌在转动环的弧形导槽内,导槽的曲率曲线是整个设计的核心难点,曲线的行程需要匹配叶片从完全闭合到完全打开的全行程角度,既要保证叶片在闭合状态下完全密封无间隙,也要保证全开状态下中心通径达到设计最大值,同时导槽的角度不能出现死点,避免转动环在行程两端出现卡滞。叶片部分采用了多片对称式布局,每片叶片的外形都是经过拟合的扇形曲面,相邻叶片之间的搭接边设计有微小的叠压量,避免开合过程中出现缝隙,叶片的转轴位置固定在外侧固定环的定位柱上,驱动销则插入转动环的导槽内,当转动环绕中心旋转时,导槽会推动驱动销带动叶片绕自身转轴转动,实现所有叶片的同步开合。
在实际建模过程中,首先要确定核心设计参数:中心最大通径、整体外径、安装端面的孔位分布、整体厚度,这些参数都是由实际安装场景决定的,不能随意设定。比如应用在管道通风场景时,中心最大通径需要和管道的内径保持一致,整体外径不能超过管道法兰的外径,安装孔位要和法兰的螺栓孔完全对齐,整体厚度要控制在法兰的密封面间距范围内,避免影响管道的密封性能。叶片的数量选择需要结合调节精度和加工成本综合考量,叶片数量越多,开合过程中形成的通径越接近正圆形,调节的线性度越好,但对应的加工装配难度也会越高,每增加一片叶片,就需要增加对应的转轴、驱动销以及导槽结构,装配时的同步性调试难度也会上升,常规工业场景下采用5-6片叶片即可满足使用需求,不需要追求过多的叶片数量。材料选择方面,如果是用于普通的通风、物料分拣场景,固定环和转动环可以采用硬质铝合金加工,重量轻且加工精度容易保证,叶片可以采用ABS或者PC材质的工程塑料,降低运动过程中的摩擦噪音;如果是用于高温工况或者有腐蚀的环境,则需要全部采用不锈钢材质,叶片表面做抛光处理,减少积灰或者介质粘附。装配过程中需要注意转动环和固定环之间的间隙控制,间隙过大会导致转动环晃动,带动叶片出现偏移,闭合时出现缝隙,间隙过小则会增大转动阻力,手动驱动时操作费力,电机驱动时会增加负载,甚至出现卡滞,通常两者之间的配合间隙控制在0.05-0.1mm之间,配合面添加少量润滑脂降低摩擦阻力。另外,驱动位置的设计也需要结合使用场景选择,手动调节的场景可以在转动环上延伸出一个拨杆,在固定环上对应位置开设行程槽,拨杆伸出槽外方便操作,同时可以在行程槽旁标注刻度,对应不同的开口直径;自动调节的场景则可以在转动环的外圈加工出轮齿,配套对应的驱动齿轮和伺服电机,配合位置传感器实现开口大小的闭环控制,满足自动化生产线的调节需求。在结构验证阶段,需要重点检查叶片全行程运动中是否存在干涉,尤其是在接近完全闭合和完全打开的两个极限位置,要确认每片叶片的运动轨迹都不会和相邻叶片、固定环、转动环发生碰撞,同时驱动销在导槽内的滑动全程顺畅,没有卡滞点,保证机构的运行可靠性。
