桌面演示用牛顿碰撞摆结构设计

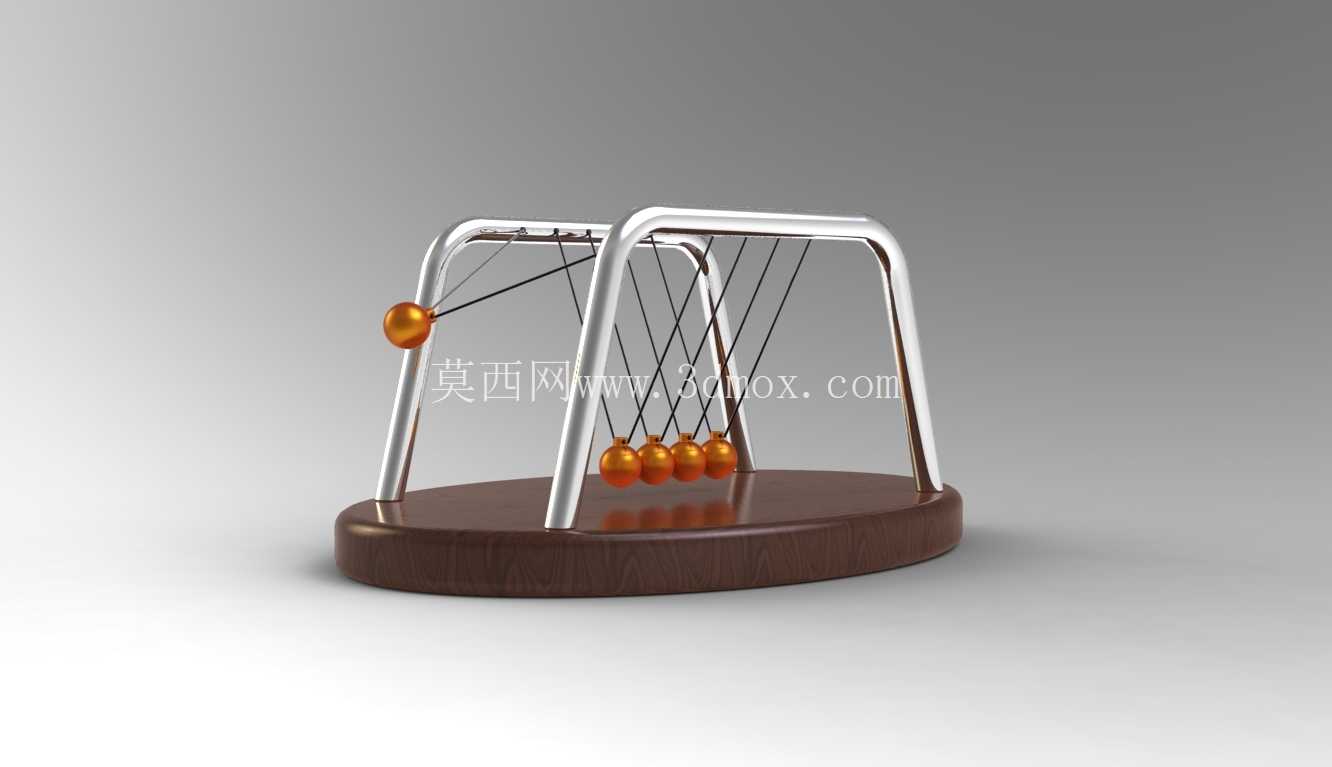

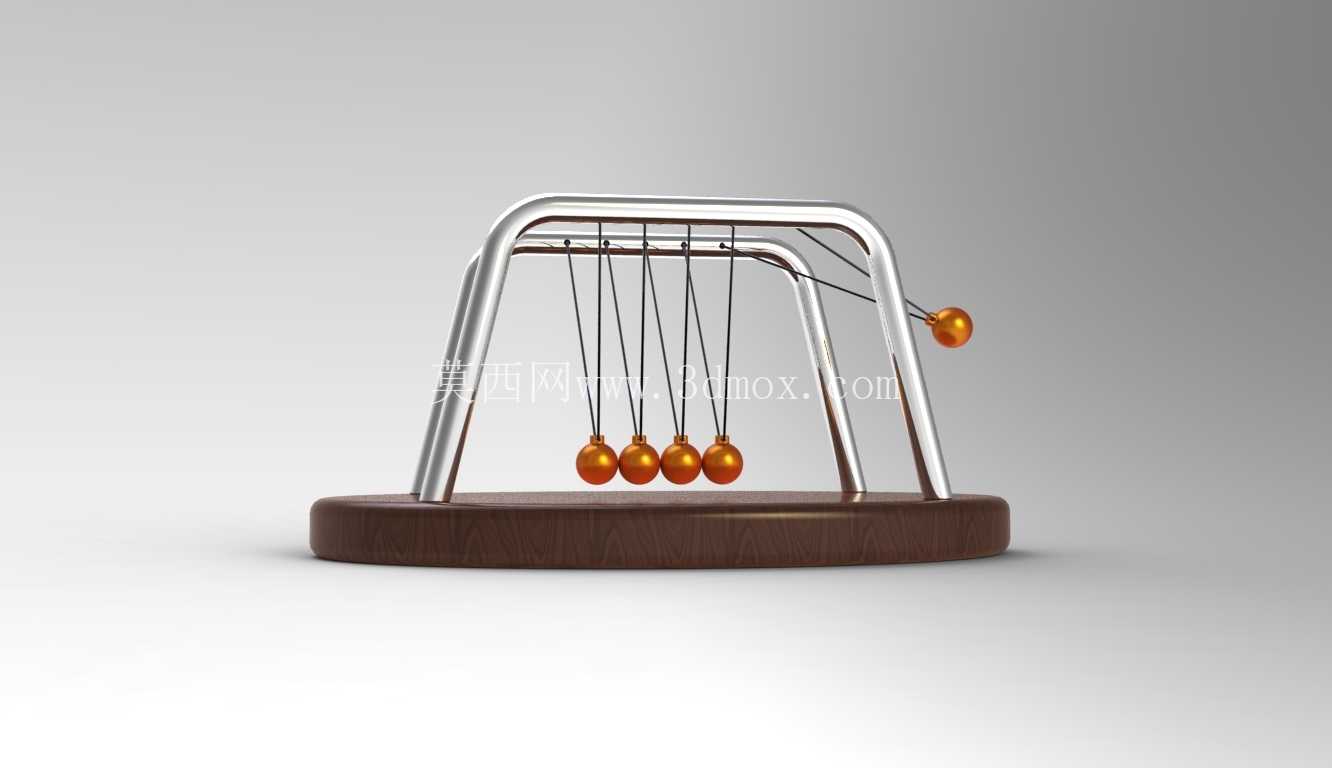

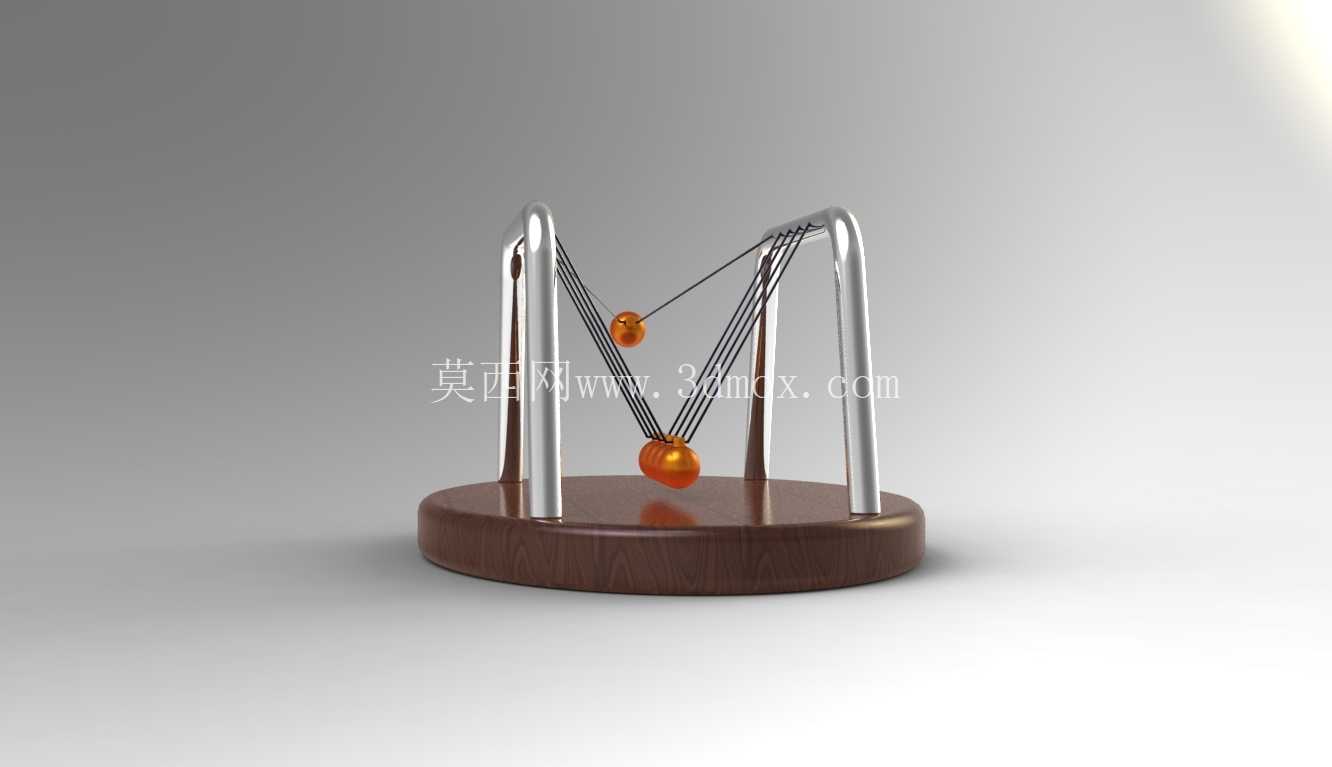

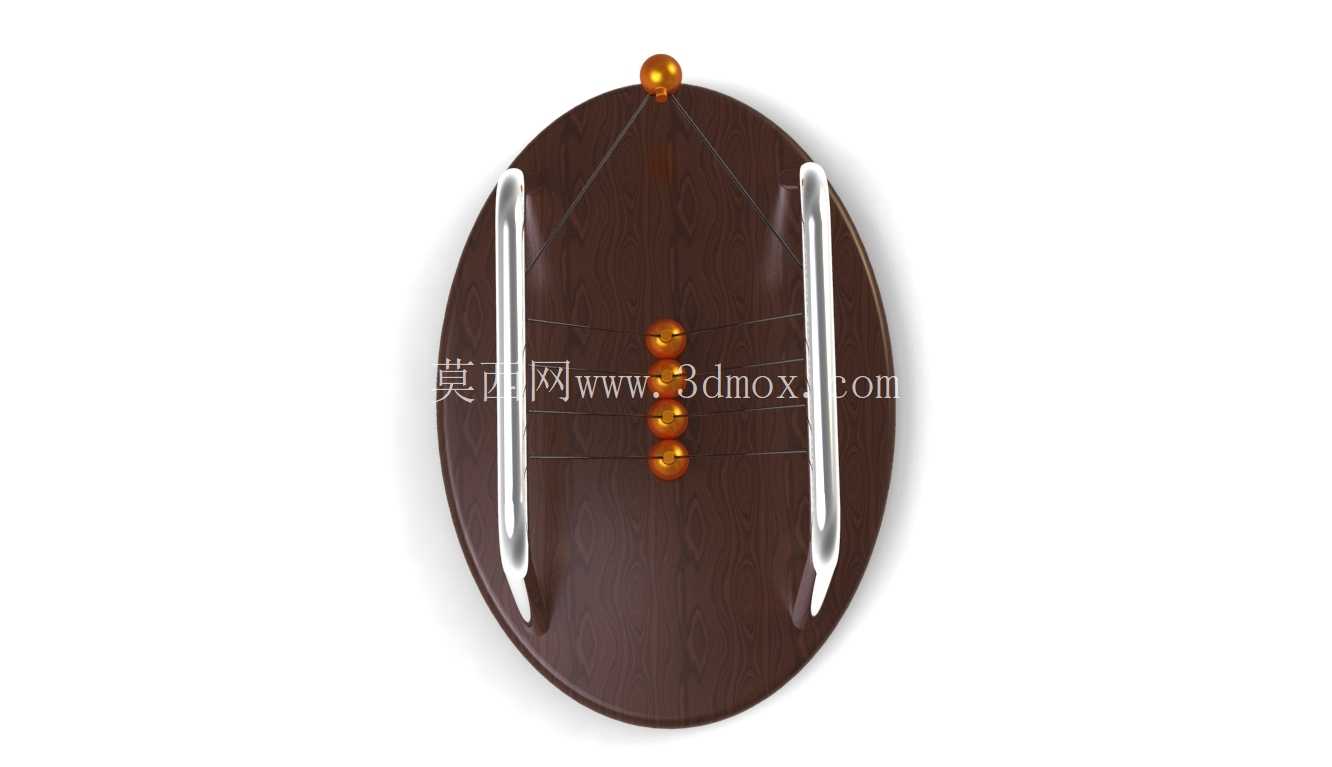

　　这款牛顿碰撞摆的结构设计，核心围绕经典力学动量守恒与能量守恒的演示需求展开，整体采用对称式框架布局，底座选用密度较高的木质复合材质，通过自身重量抵消摆球碰撞时产生的反向冲击力，避免装置在演示过程中出现滑移、倾覆问题，框架部分采用弯折成型的金属圆管结构，两根竖向支撑臂与顶部横向挂梁采用圆弧过渡连接，既消除了直角连接处的应力集中问题，也让整体外观更具流畅感。顶部挂梁上均匀排布五组独立的悬挂点位，每个点位通过两根细金属吊线固定对应的金属摆球，吊线长度经过精确校准，确保所有摆球的球心处于同一水平高度，且相邻摆球在静止状态下刚好保持点接触，不存在间隙或过度挤压的情况，这一设计直接决定了碰撞过程中动量传递的效率，若吊线长度存在偏差，摆球碰撞时会出现切向分力，导致能量损耗加快，摆动次数大幅减少，甚至出现摆球错位、摆动轨迹偏移的问题。

　　摆球选用实心金属材质，表面做抛光镀色处理，较高的质量密度可以降低空气阻力对摆动过程的影响，让碰撞传递的过程更直观，每次拉起一侧末端摆球释放后，冲击力会通过中间静止的摆球逐层传递，最终将对应数量的摆球从另一侧弹出，整个过程可以清晰演示弹性碰撞下的动量传递规律，不会出现中间摆球大幅晃动的情况。从安装边界来看，整体装置的占地尺寸适配常规桌面摆放需求，底座的长宽比例经过优化，摆放时不需要额外预留过大的周边空间，框架的竖向高度控制在合理范围，避免吊线过长导致摆球摆动幅度过大，超出底座的支撑范围。

　　在实际应用场景中，这类装置既可以作为物理教学环节的演示教具，帮助学习者直观理解弹性碰撞、动量守恒等抽象的力学概念，相比纯公式推导的教学方式，实体演示可以更清晰地展现力的传递过程；也可以作为办公桌面的装饰摆件，通过规律的摆动过程缓解视觉疲劳。设计过程中需要重点把控几个核心公差：一是悬挂点位的间距公差，必须与摆球直径完全匹配，确保相邻摆球的接触点刚好处于球心水平连线上；二是吊线的长度公差，每组吊线的长度差需要控制在极小范围内，保证所有摆球的摆动中心处于同一平面；三是底座的平面度公差，若底座表面存在翘曲，会导致框架倾斜，直接改变摆球的初始静止位置，影响碰撞传递效果。

　　框架与底座的连接采用嵌入式固定结构，金属支撑臂的下端插入底座预设的安装孔内，通过过盈配合实现牢固连接，不需要额外的紧固件，既保证了连接强度，也让外观更简洁。吊线与摆球、吊线与顶部挂梁的连接点都做了防松处理，避免长期摆动后连接点松动，导致吊线长度发生变化，影响演示精度。在实际使用过程中，只需要将装置放置在水平硬质台面上，拉起单侧任意数量的摆球至一定高度后自然释放，即可观察到规律的碰撞摆动过程，不需要额外的动力输入，依靠初始重力势能即可完成多轮碰撞演示。
