嵌套镂空立方结构创意几何造型件

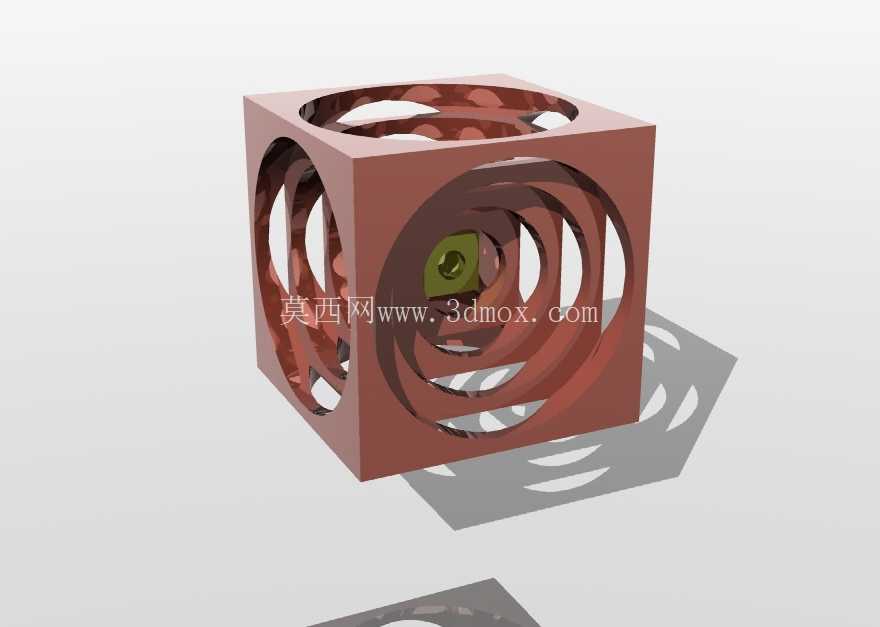

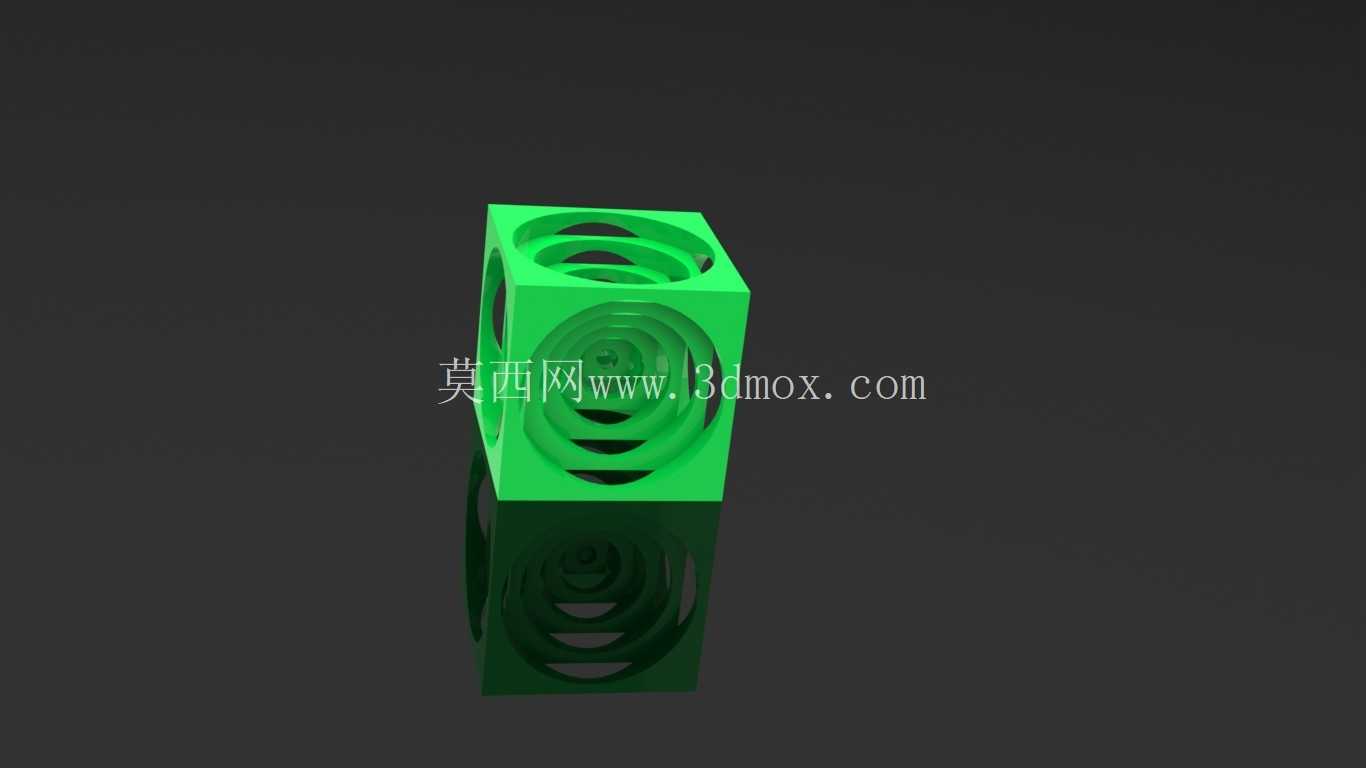

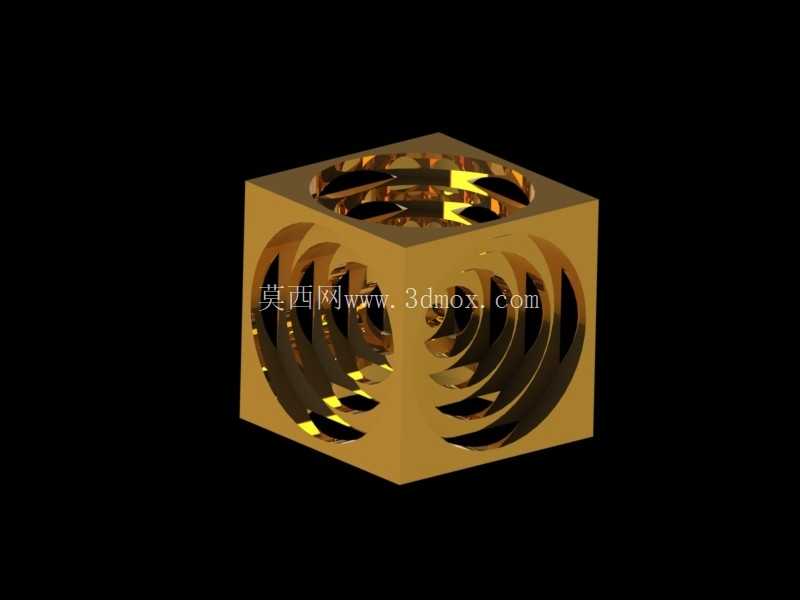

　　在铸造工艺的结构验证环节，这类嵌套镂空立方结构常被用作砂型铸造、熔模铸造的工艺验证样件，用来检验复杂内腔结构的充型完整性、型芯定位精度以及壁厚均匀性控制能力，尤其适合验证多层嵌套结构在浇注过程中金属液的流动路径是否顺畅，避免出现冷隔、浇不足等常见铸造缺陷。从结构设计逻辑来看，该构件以正六面体为基础外轮廓，六个面均开设同轴圆形通孔，内部逐层嵌套同心立方环结构，相邻层之间通过环形连接筋实现定位支撑，每层的壁厚控制在均匀一致的范围内，既保证了整体结构的刚性，又通过镂空设计大幅降低了整体重量，同时避免了实心结构在铸造过程中容易出现的缩孔、缩松问题。

　　实际生产应用中，这类结构也常被用作铸造教学的演示样件，帮助初学者理解复杂内腔的型芯拆分方式、浇注系统的开设位置，以及如何通过结构优化减少铸造应力集中。从安装边界来看，该构件外轮廓为标准正六面体，六个面的平面度公差可控制在IT7级以内，可直接通过平面定位安装在检验工装上，不需要额外设计定位基准面，外轮廓的棱边均做了R0.5的圆角过渡，避免在搬运、安装过程中出现磕碰伤，同时也能减少铸造过程中尖角位置的应力集中。

　　设计过程中需要重点考量每层嵌套结构的连接筋位置，要保证六个方向的通孔完全贯通，同时内部嵌套结构的同轴度偏差不能超过0.1mm，否则会出现视觉上的错位，影响整体结构的对称性；另外每层环形结构的壁厚差要控制在0.2mm以内，避免浇注过程中因壁厚不均导致冷却速度不一致，产生变形甚至开裂。在工艺适配性上，该结构既适合采用熔模铸造工艺生产铝合金、铜合金等有色金属铸件，也可通过3D打印制作砂芯后采用砂型铸造生产铸铁件，镂空的结构设计也方便后续的清砂操作，不需要设计复杂的清砂工艺孔，铸件成型后只需要通过六个面的通孔即可完成内部残留型砂的清理。

　　从功能拓展角度来看，这类结构在完成工艺验证后，也可作为设备的通风散热构件、流体缓冲构件使用，多层嵌套的环形结构可以对通过的气流、液流起到逐级缓冲、整流的作用，均匀的镂空结构也能保证流体通过时的阻力一致性，不会出现局部紊流的情况。结构设计时还需要考虑起模斜度的设置，所有垂直于分型面的壁面都设置了1°的起模斜度，既不影响整体的视觉效果，又能保证起模过程中不会损坏砂型，内部嵌套结构的连接筋采用了渐变截面设计，靠近外框的位置截面稍厚，向内逐渐减薄，既保证了连接强度，又避免了连接筋位置出现热节，减少铸造缺陷的产生。
