平板式合页铰链三维结构设计作品

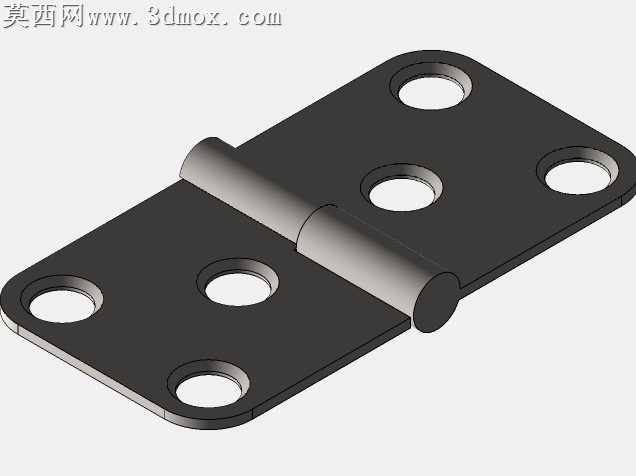

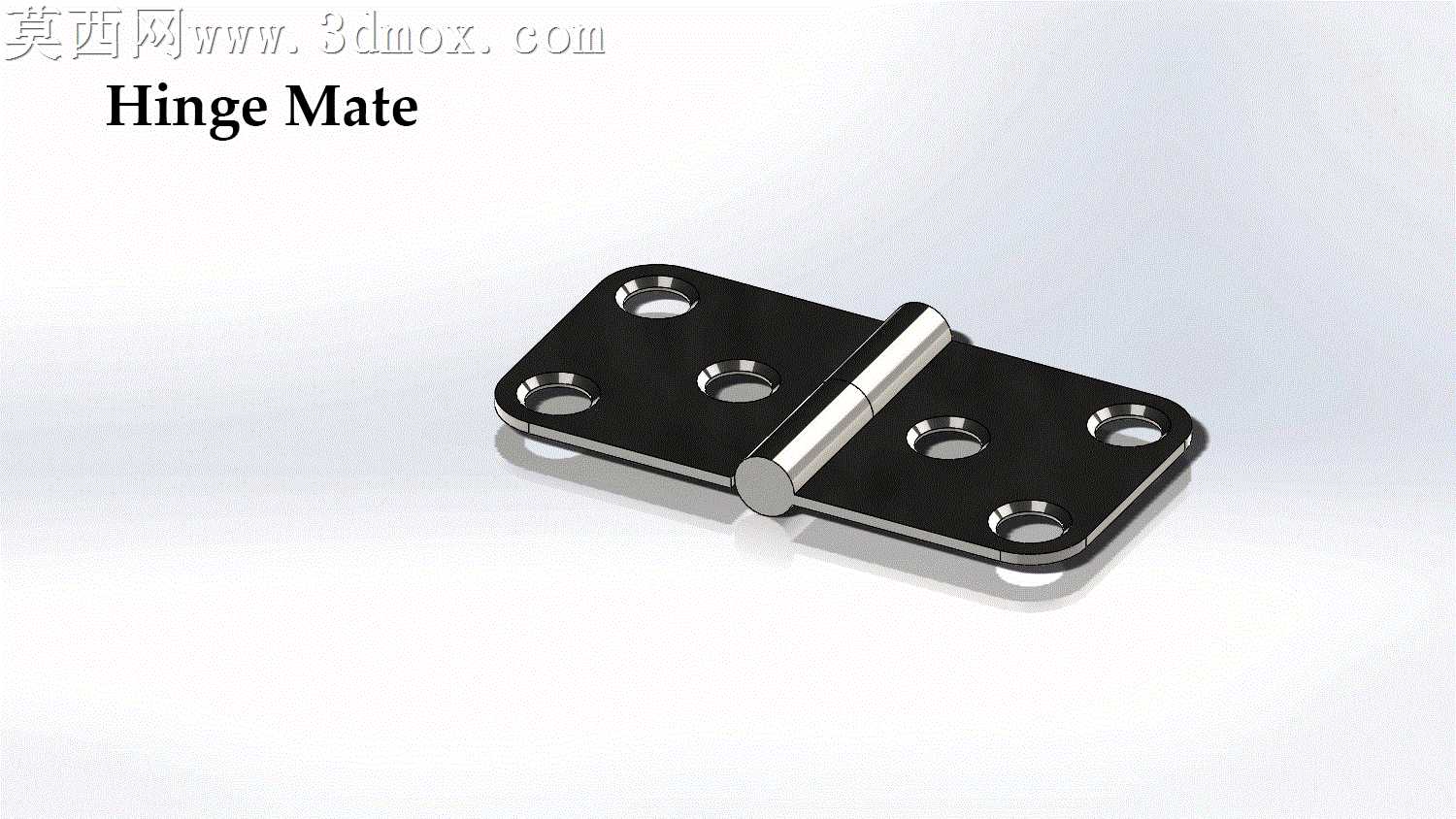

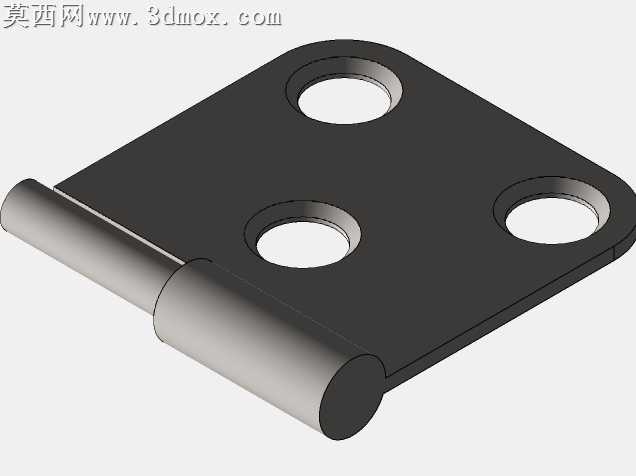

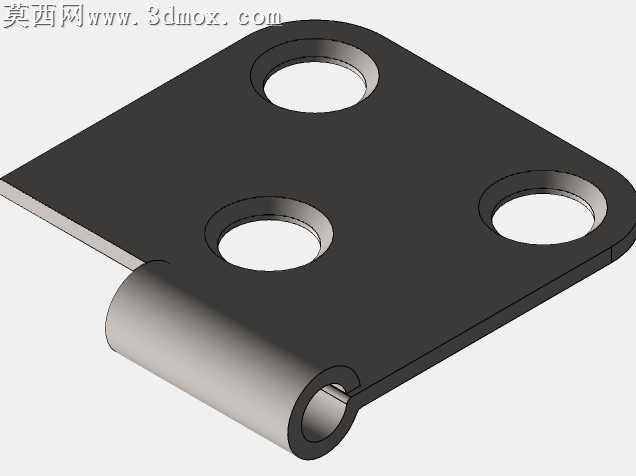

本作品为平板式铰接合页的三维参数化设计成果，建模阶段采用实体建模与特征建模结合的方式完成全结构构建：首先绘制单侧合页板的二维草图，通过拉伸特征生成合页板的基础实体，在合页板对应位置定位六个安装孔的草图点位，通过切除拉伸特征生成贯通式安装沉孔，孔位沿合页板对称排布，保证安装受力均匀；随后构建中间铰接销轴结构，通过旋转特征生成销轴主体，同时在两侧合页板的铰接端生成卷边筒状结构，与销轴完成同轴配合，实现两侧合页板绕销轴的转动自由度约束，还原真实合页的铰接转动功能。材质与渲染阶段，针对合页的不同部件赋予差异化材质属性：两侧合页板赋予黑色电泳金属材质，调整材质的粗糙度参数模拟哑光金属的表面质感，同时添加细微的表面颗粒纹理还原真实五金件的加工表面效果；中间铰接销轴赋予抛光不锈钢材质，调高材质的反射率与光泽度参数，模拟亮面金属的高光反射效果，与合页板的哑光质感形成明确区分，提升模型的视觉层次感。结构设计上，该合页采用对称式双板布局，每侧合页板设置三个安装孔，相比双孔合页拥有更高的连接稳定性，铰接处的卷边结构与销轴采用间隙配合的尺寸设计，既保证转动过程无卡滞，又避免配合间隙过大导致的连接松动，整体结构无冗余特征，完全还原工业用平板合页的真实尺寸比例与装配关系。设计过程中针对铰接转动的运动逻辑做了对应验证，确保两侧合页板可绕销轴完成0至180度范围内的顺畅转动，符合日常使用中合页的开合运动需求，模型的所有特征均保留完整参数，可根据实际使用场景调整合页板的长宽尺寸、安装孔的孔径与孔距、销轴的直径参数，适配不同的安装连接需求。渲染阶段采用柔和的影棚布光方案，主光源从模型斜上方45度角投射，搭配辅助光源弱化模型底部的阴影死区，添加柔和的地面反射效果，清晰呈现合页的整体轮廓与材质细节，让模型的展示效果更贴近真实产品的实物观感。
