可拆卸式粮食输送卸料漏斗结构设计

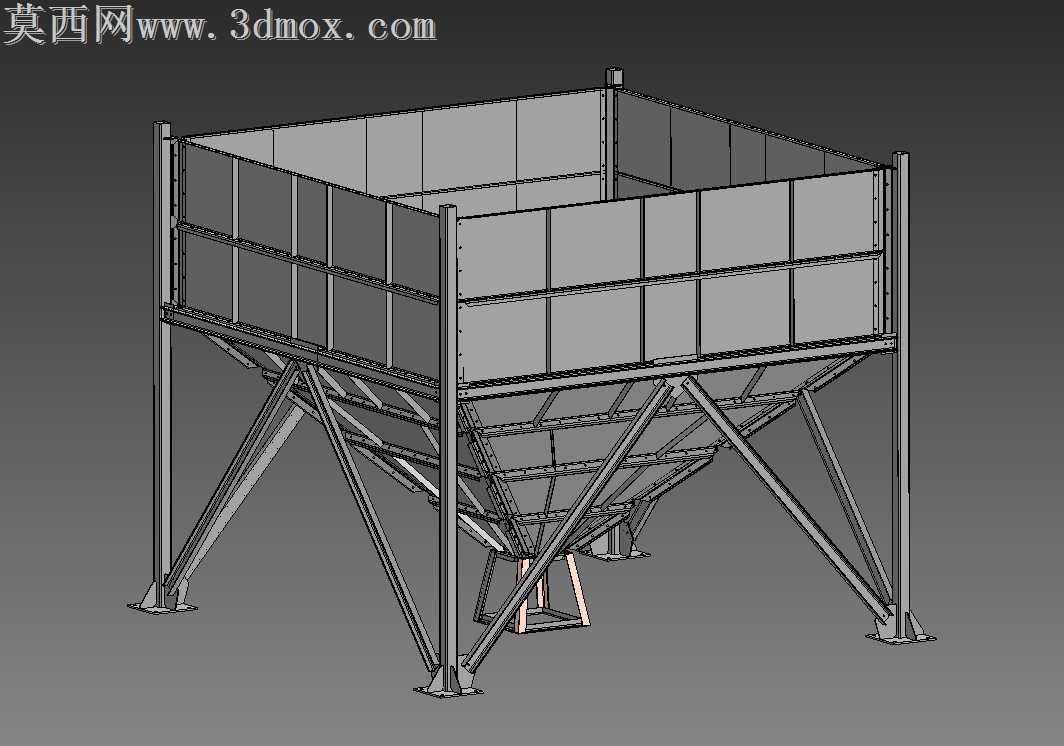

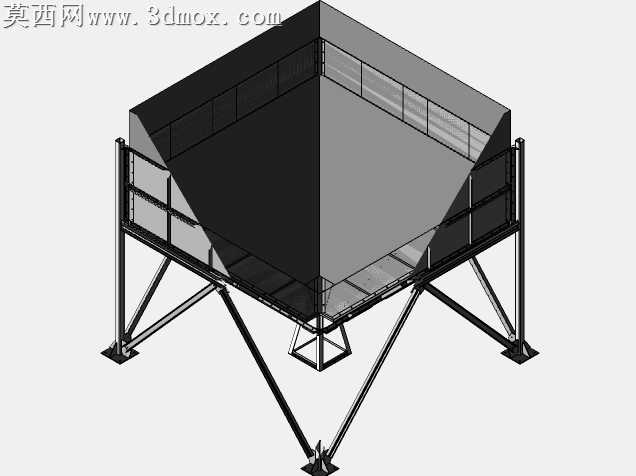

本作品为面向铁路漏斗车粮食装载作业设计的可拆卸式粮食漏斗三维模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中以表面骨架逻辑完成整体框架的基准定位，兼顾结构强度表现与拆装运输的实际使用需求。模型整体分为上部方形储料仓段、下部锥形导料卸料段、底部支撑机架三个核心功能模块，上部储料仓采用分块式壁板拼接结构，壁板通过外置竖向立柱与横向加强筋完成结构加固，避免满载状态下壁板受谷物侧向压力出现形变，各壁板模块之间采用可拆连接结构设计，无需焊接即可完成组装，拆分后单块构件尺寸规整，便于长途运输与现场快速拼装。下部锥形卸料段采用多面斜壁收拢结构，斜壁角度依据谷物自然休止角设计，确保粮食能够依靠自重顺畅滑落无残留，斜壁背部设置交叉式斜向加强筋，匹配上部储料的重量载荷，避免长期受料出现结构变形。底部支撑机架采用立式支腿搭配斜向撑杆的桁架式结构，支腿底部设置带安装孔的固定脚板，可通过地脚螺栓完成地面固定，支腿之间的斜撑形成稳定的三角受力结构，将上部料仓的载荷均匀传导至地面，同时预留出足够的底部空间，方便铁路漏斗车停靠在卸料口下方完成接料作业。渲染阶段采用工业灰哑光金属材质模拟钢结构件的真实质感，对焊缝、连接孔位等细节做了简化处理以控制模型体量，同时保留了核心受力结构的完整表达，设计过程中重点考量了工程承重需求，对结构受力路径做了合理规划，确保概念方案落地时能够满足满载谷物的承重、压力等工程指标，模型可直接用于粮食仓储、粮食物转环节的方案展示、结构验证，也可作为同类散料卸料设备设计的参考蓝本，适配散料中转、仓储卸料等多场景的方案推演需求。
