可折叠便携代步轮椅机械结构设计

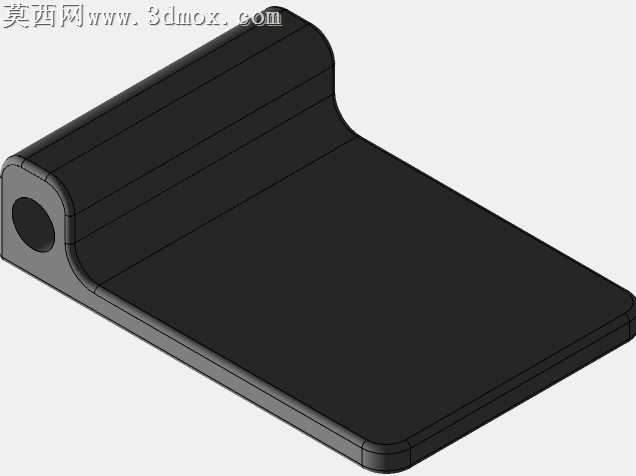

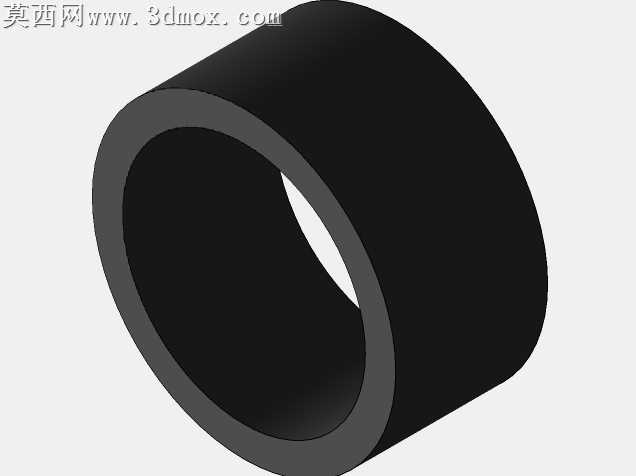

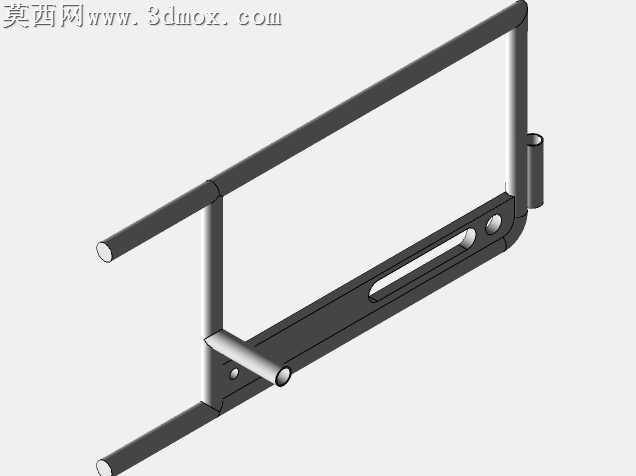

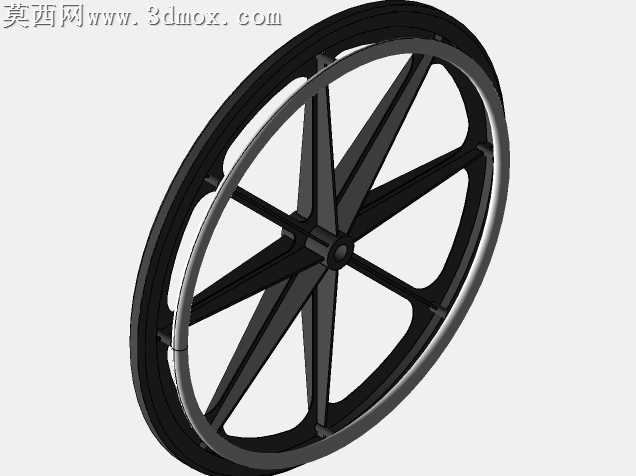

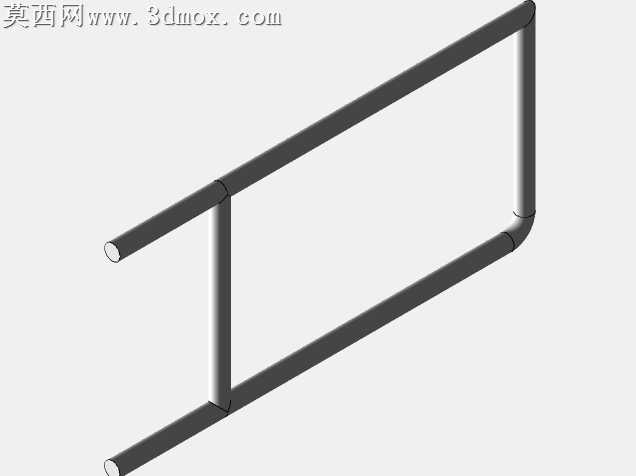

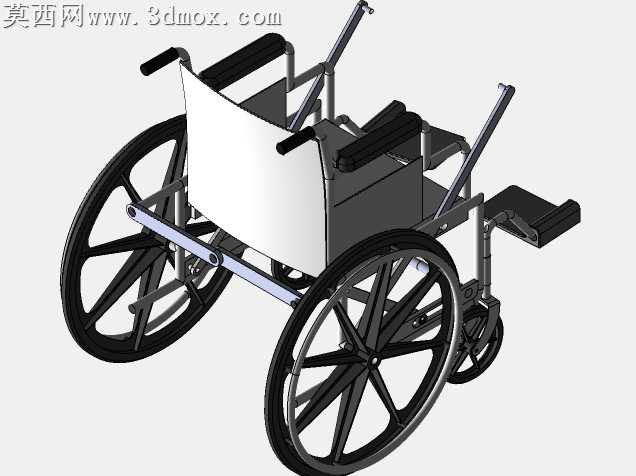

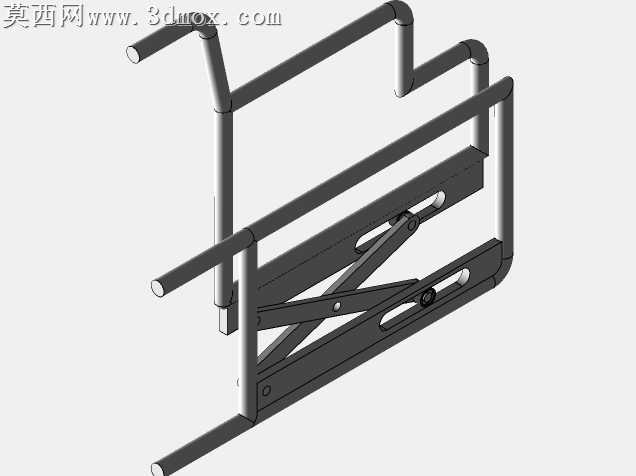

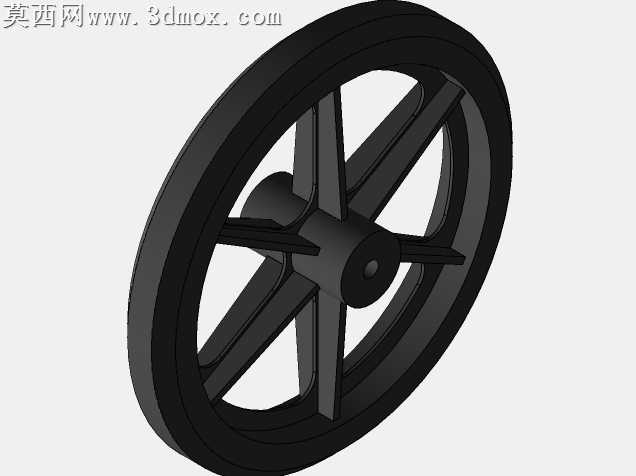

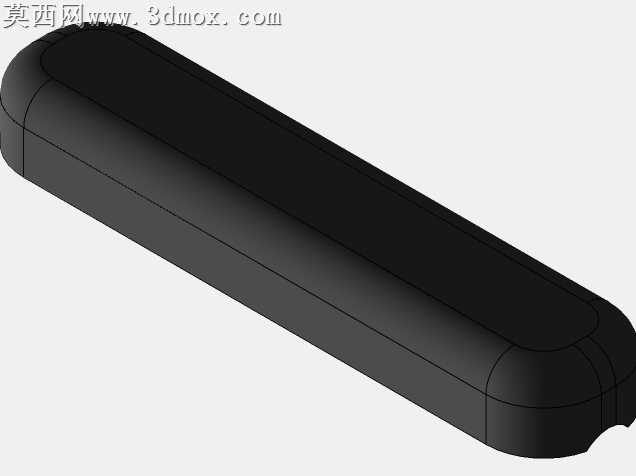

本作品为机械设计课程期末课题产出的可折叠轮椅三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差与装配规范，所有零部件均按照实际加工工艺要求完成特征绘制，无冗余建模特征，装配体采用自下而上的建模逻辑，先完成单个零件的尺寸约束与特征构建，再通过同轴、重合、平行等标准配合完成整体装配，同时预留了折叠动作所需的运动自由度，可在软件环境中模拟轮椅的折叠展开动作，验证结构运动过程中无干涉卡滞问题。模型材质渲染贴合实际产品材质属性，车架主体采用哑光金属材质模拟航空铝合金管材的质感，大轮轮圈与辐条采用硬质工程塑料材质，搭配黑色橡胶材质的防滑轮胎，靠背与坐垫部分采用哑光白色硬质板材材质模拟实际产品的靠背支撑板，扶手、脚踏板表面采用黑色软质橡塑材质模拟防滑握感与踩踏触感，推把部分添加金属镀铬质感，还原实际轮椅的金属推把外观，整体渲染效果简洁写实，清晰呈现各部件的结构层次与装配关系。结构设计层面，该折叠轮椅采用经典的交叉折叠车架结构，两侧主车架通过中部的铰接转轴实现横向收折，收折后整体宽度可压缩至展开状态的三分之一左右，便于收纳与车载运输；行走系统采用大直径后轮搭配小直径万向前轮的布局，后轮采用一体式多辐条轮组结构，搭配手推圈设计方便使用者自行驱动行进，前轮采用万向转向结构，可实现小半径转向，适配室内狭窄空间通行需求；乘坐区域设置了符合人体工学的靠背支撑、高度适配的扶手结构，以及可翻折的脚踏板，脚踏板可向上翻折收起，方便使用者上下轮椅；后轮位置设置了刹车制动结构，可在驻停时锁定后轮防止溜车，推把设置在靠背后方上方，高度适配陪护人员推行的握持需求。设计思路围绕便携收纳、实用可靠的核心需求展开，在保证结构强度满足日常使用承重要求的前提下，尽可能简化折叠操作逻辑，减少多余的锁止结构，让使用者或陪护人员可快速完成折叠与展开操作，所有铰接位置均设置了衬套配合结构，减少转动磨损提升结构使用寿命，整体结构无复杂异形零件，多数零部件可采用标准管材、标准紧固件加工装配，具备实际加工落地的可行性，可作为折叠轮椅产品开发、机械结构教学的参考模型使用。
