基于JET JMD1改造的小型数控铣床

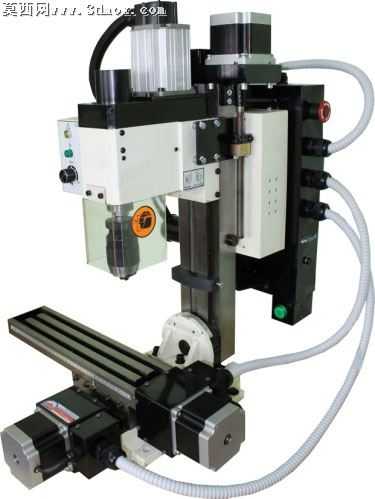

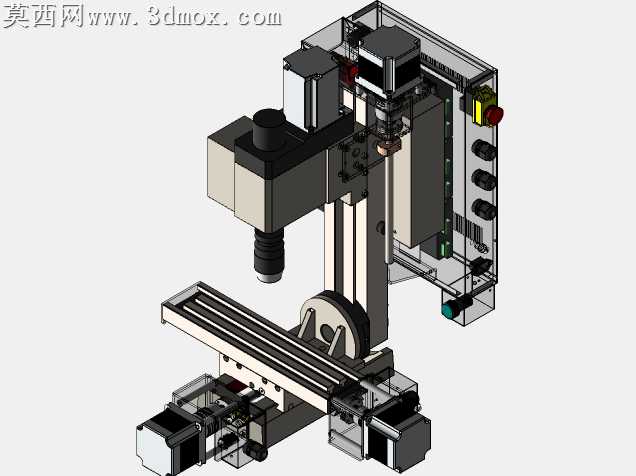

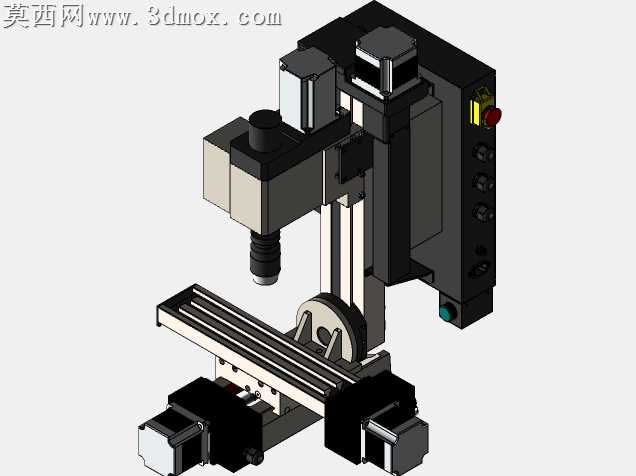

本作品是基于JET JMD1手动铣床完成的数控化改造三维建模设计，完整还原了改造后设备的全部机械结构与部件布局。建模过程中严格遵循原手动铣床的本体尺寸基准，对原有手动进给机构进行了参数化重构，精准匹配步进电机的安装位、传动连接结构的配合公差，确保三维模型中各运动轴的行程范围、安装间隙与实际改造方案完全一致。模型完整呈现了三轴进给系统的结构细节，包含X/Y轴工作台的传动组件、Z轴主轴滑枕的升降导向结构，清晰展示了步进电机与丝杠的连接方式、各轴限位元件的布置位置、主轴单元的装配关系，同时还原了设备配套的气动管路走线、操作按钮、急停开关等外围部件的布局。材质渲染阶段针对设备不同部件做了区分处理：机身铸铁部分采用哑光深灰铸铁材质还原金属磨砂质感，电机外壳、防护罩等钣金部件采用半光白与哑光黑的工业漆面材质，传动丝杠、导轨等运动部件采用亮面金属材质体现加工精度，气动管路采用半透明白色软管材质，操作按钮、标识贴等细节部件采用对应色彩的哑光塑胶材质，整体渲染效果贴近真实工业设备的视觉质感。设计思路围绕低成本入门级数控铣床的DIY改造需求展开，保留原手动铣床的主体刚性结构，通过替换进给驱动组件实现数控化功能，模型中预留了滚珠丝杠替换普通传动丝杠的升级安装位，可直观展示精度升级的改造路径，整体结构紧凑，适合家用加工、技能培训场景使用，完整呈现了从手动设备到数控设备改造的全部机械结构逻辑，可用于改造方案验证、结构教学演示等场景。
