潜水用径向连接式压力表精细三维模型

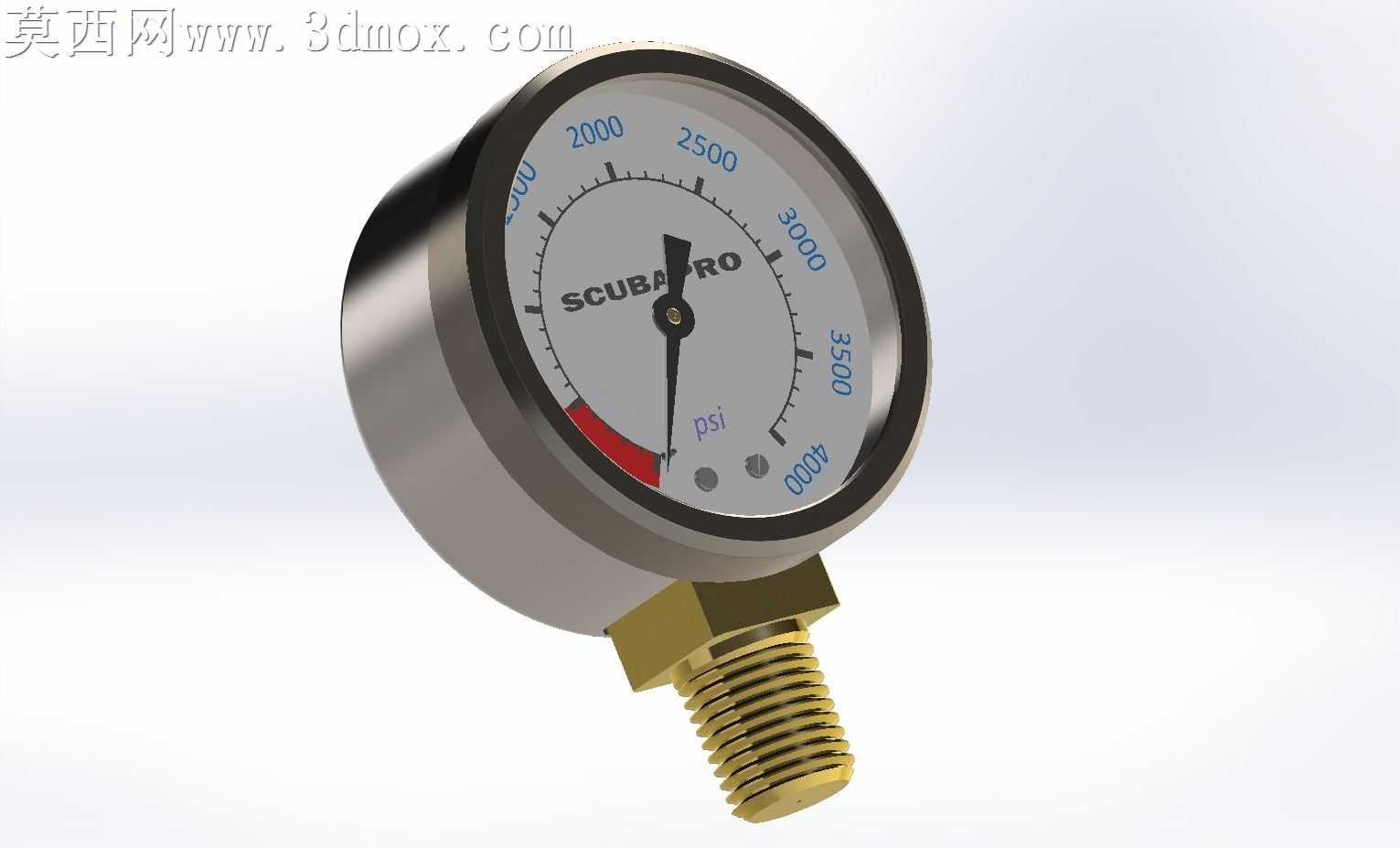

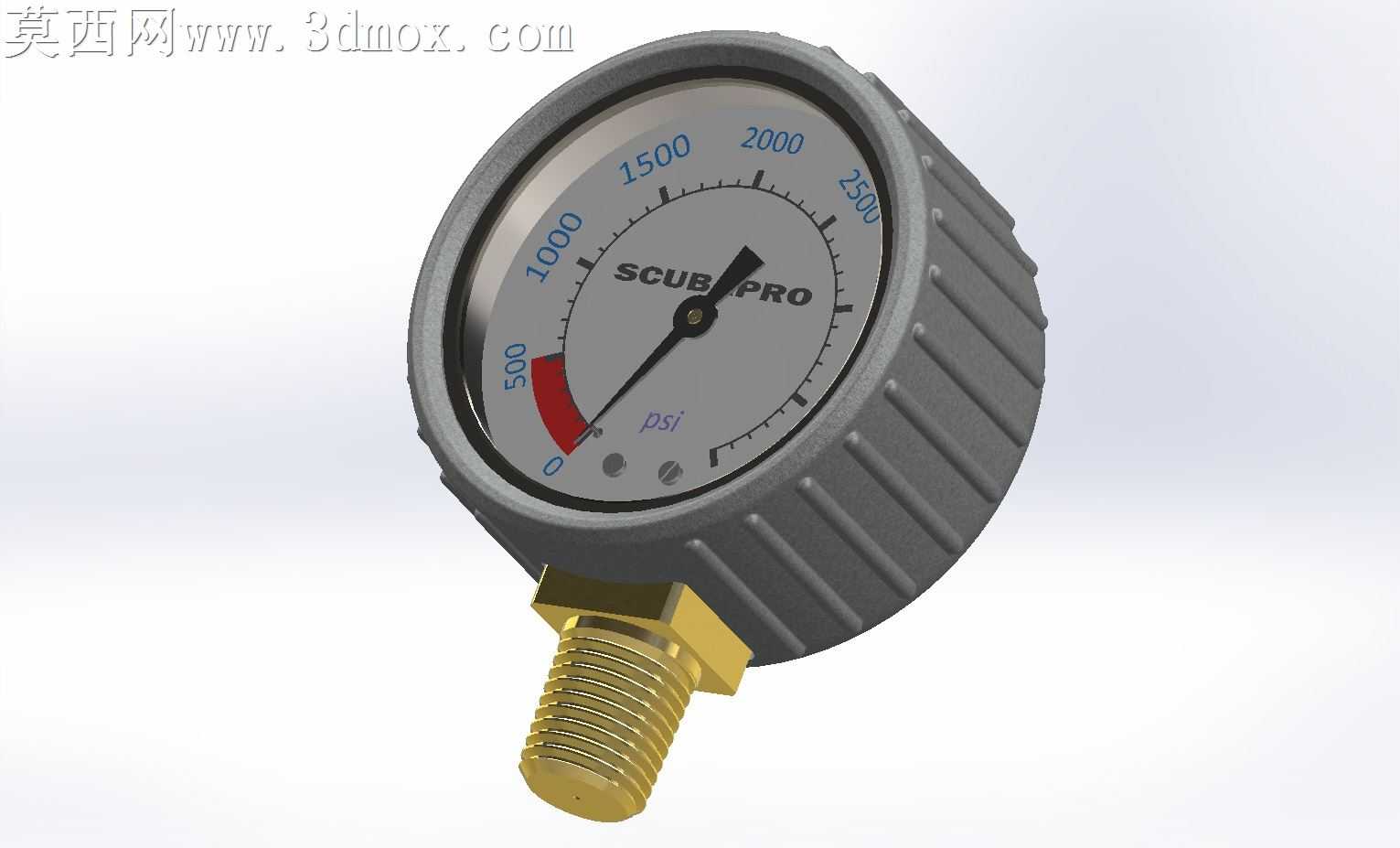

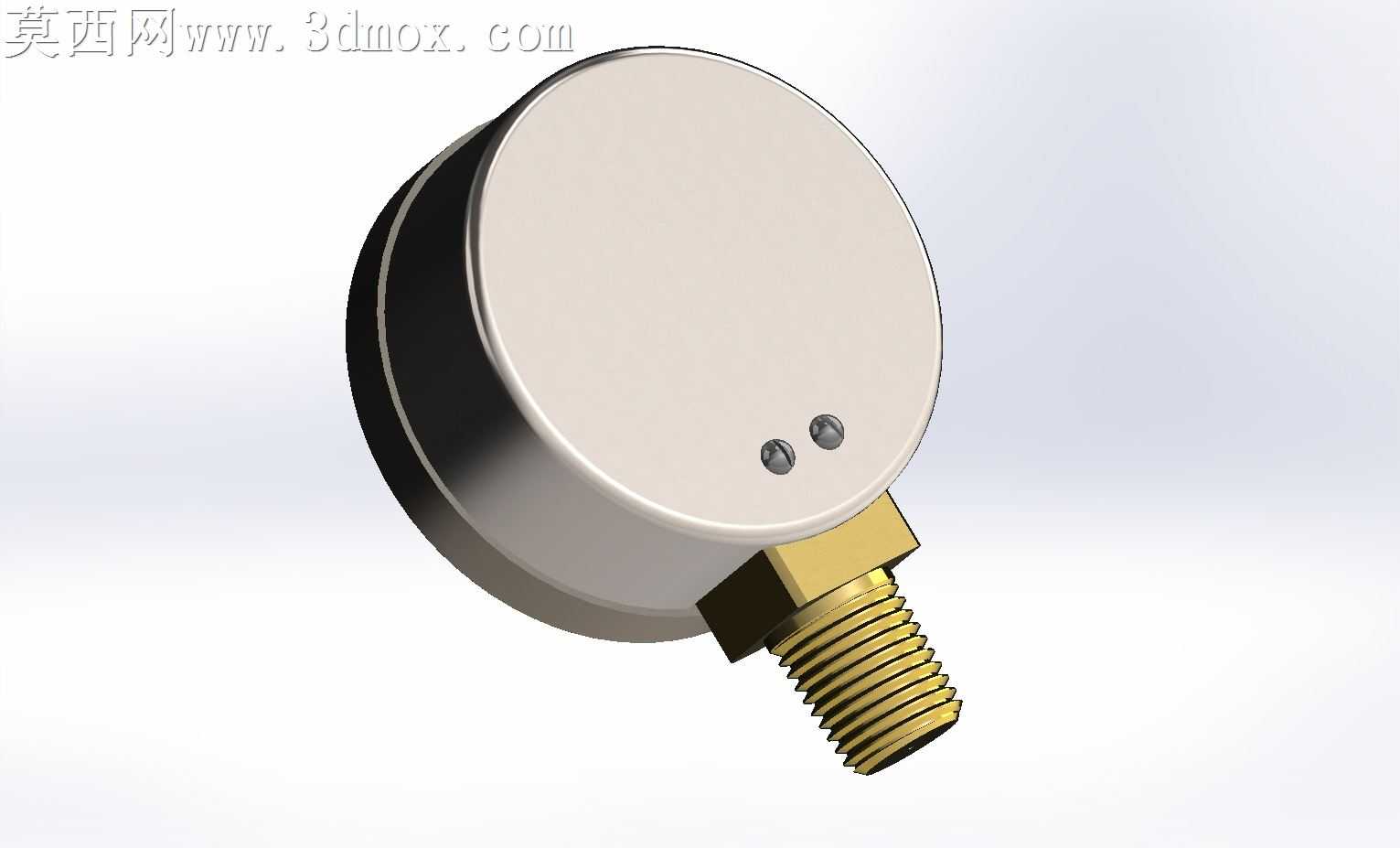

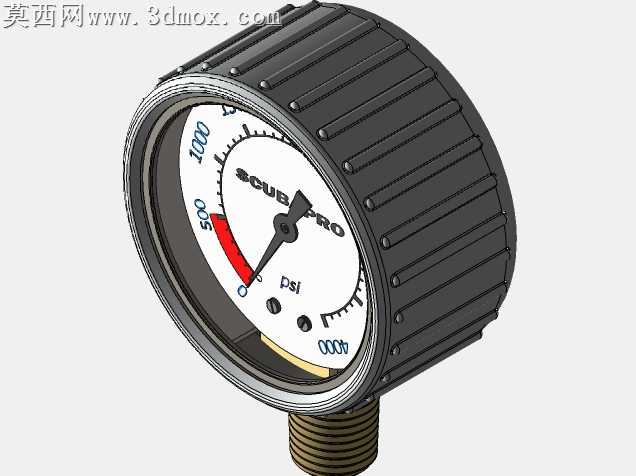

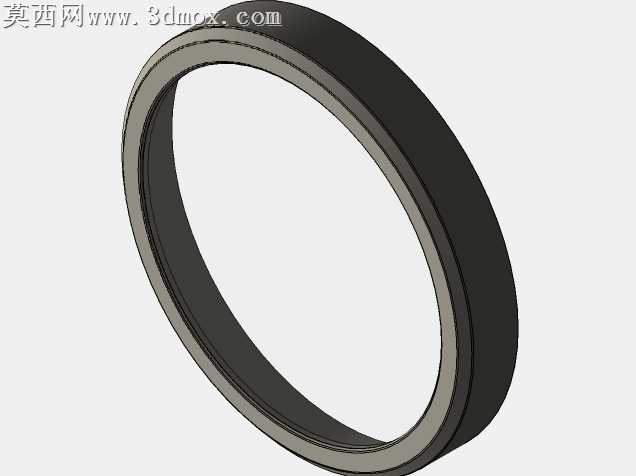

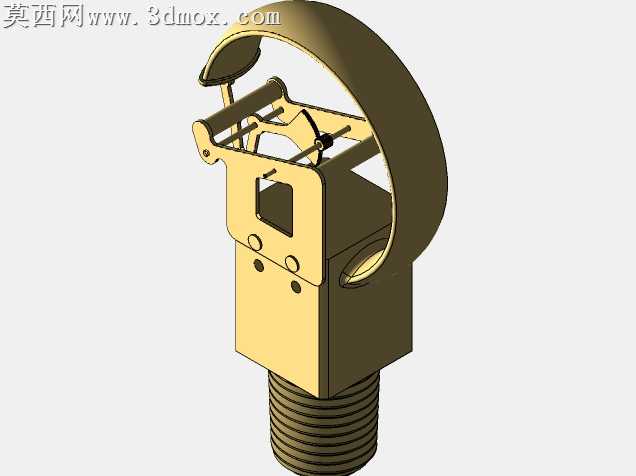

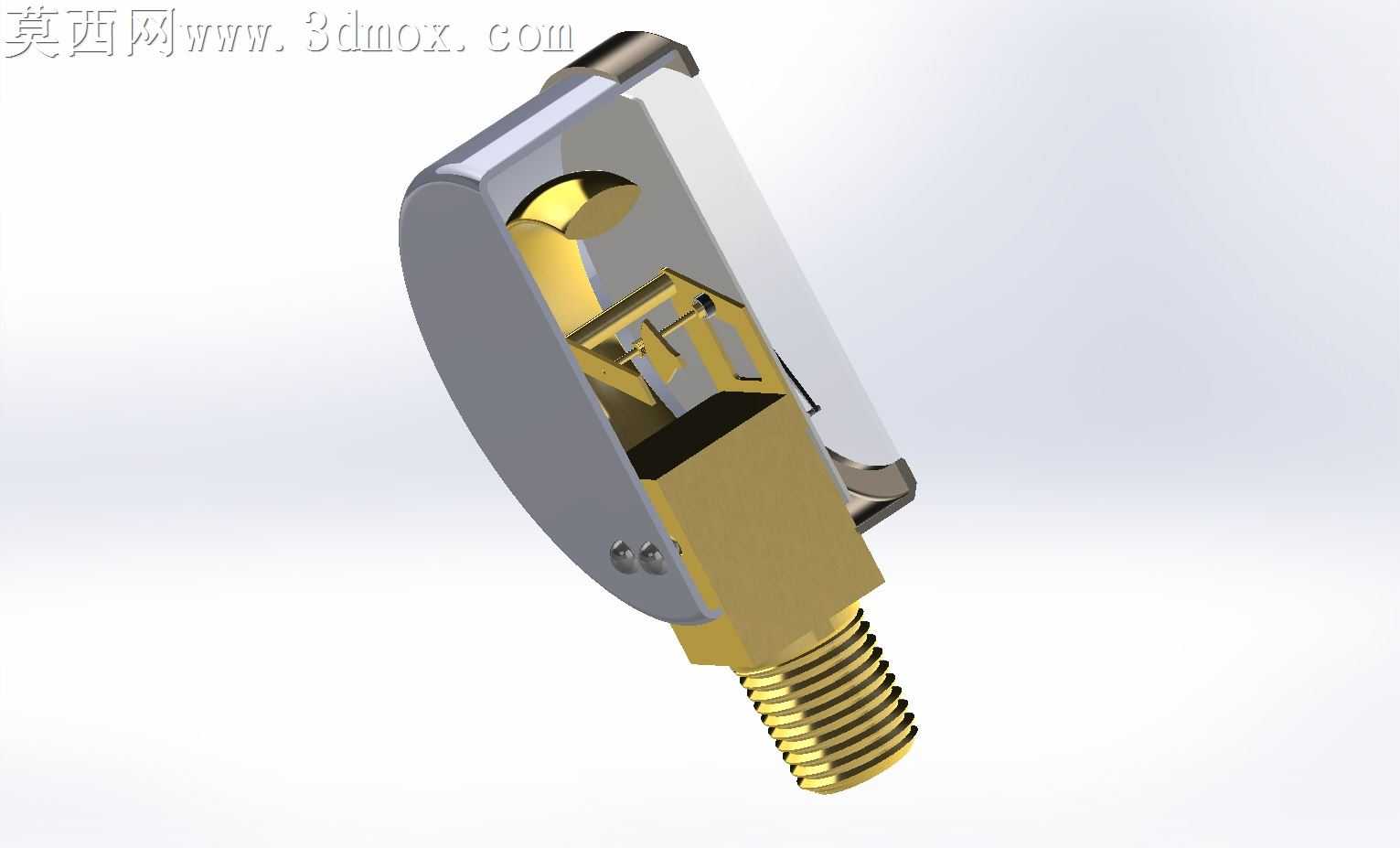

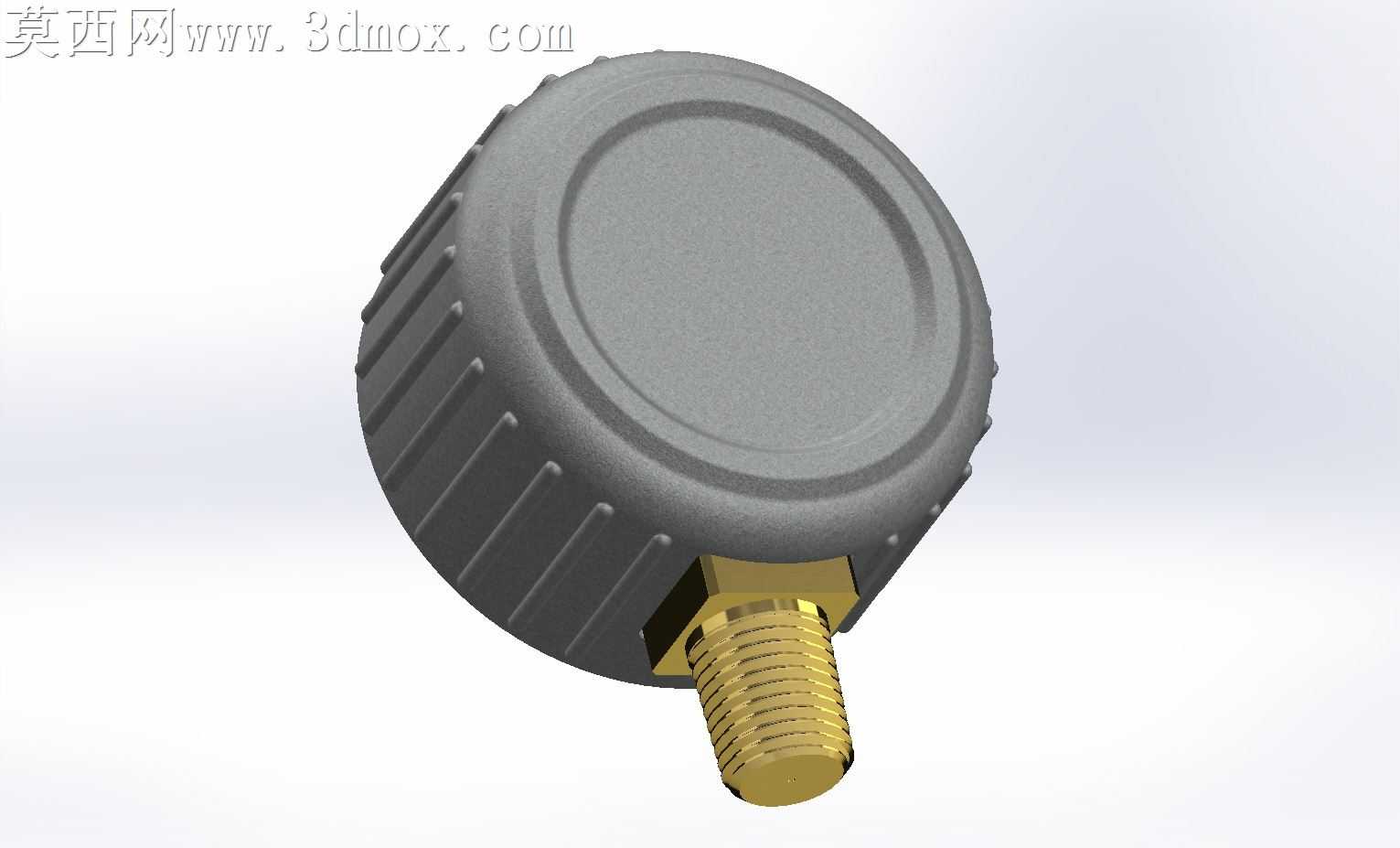

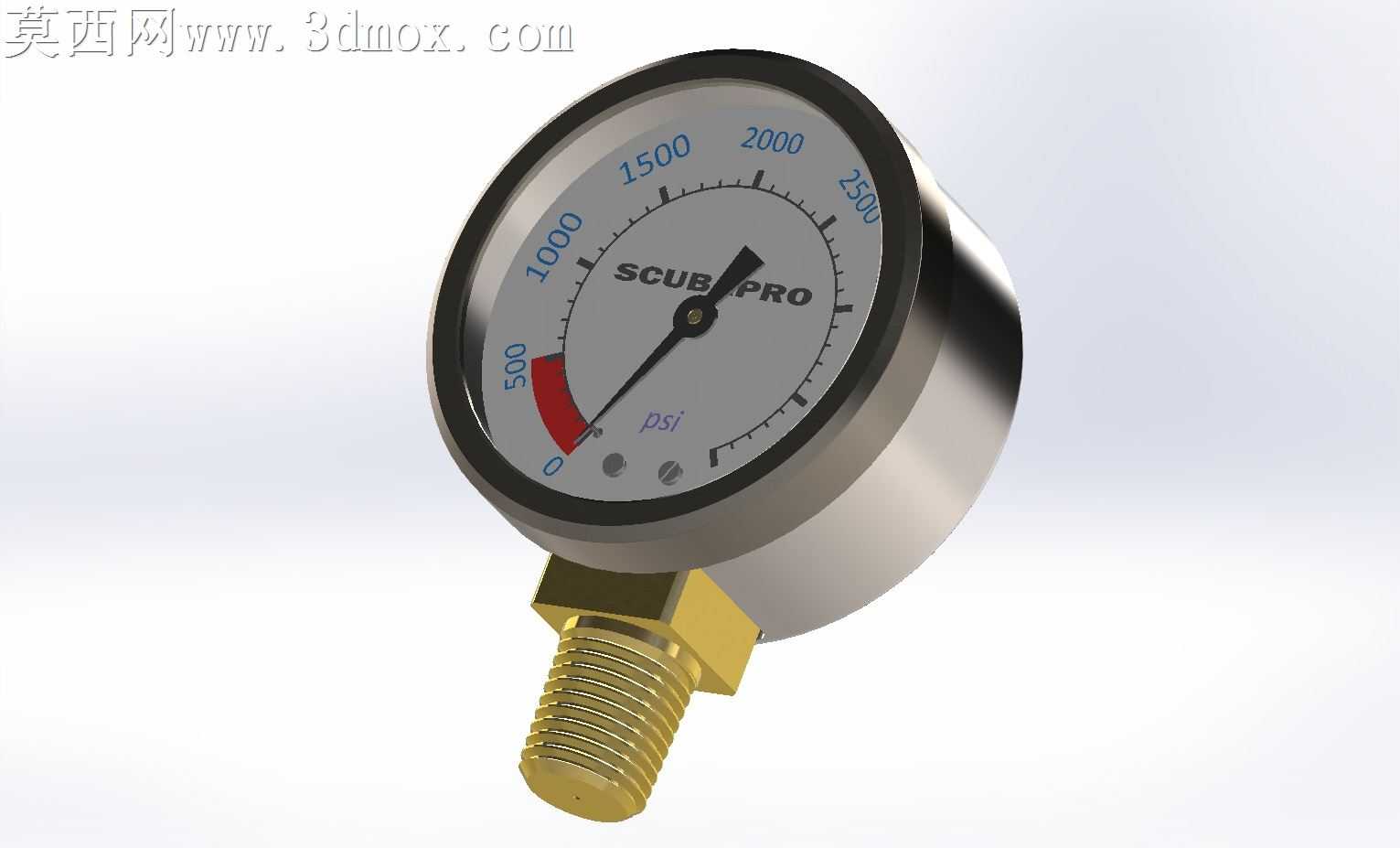

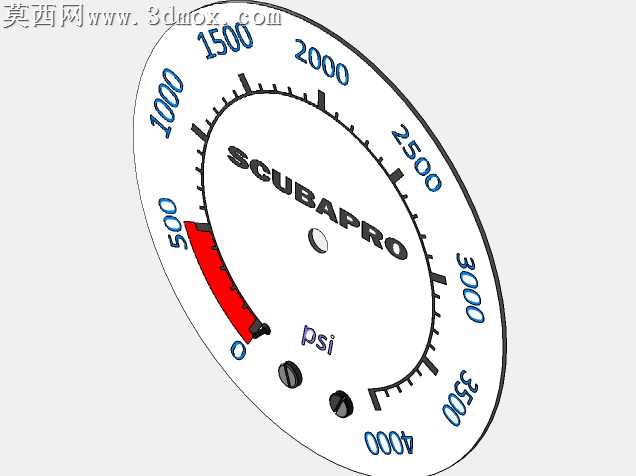

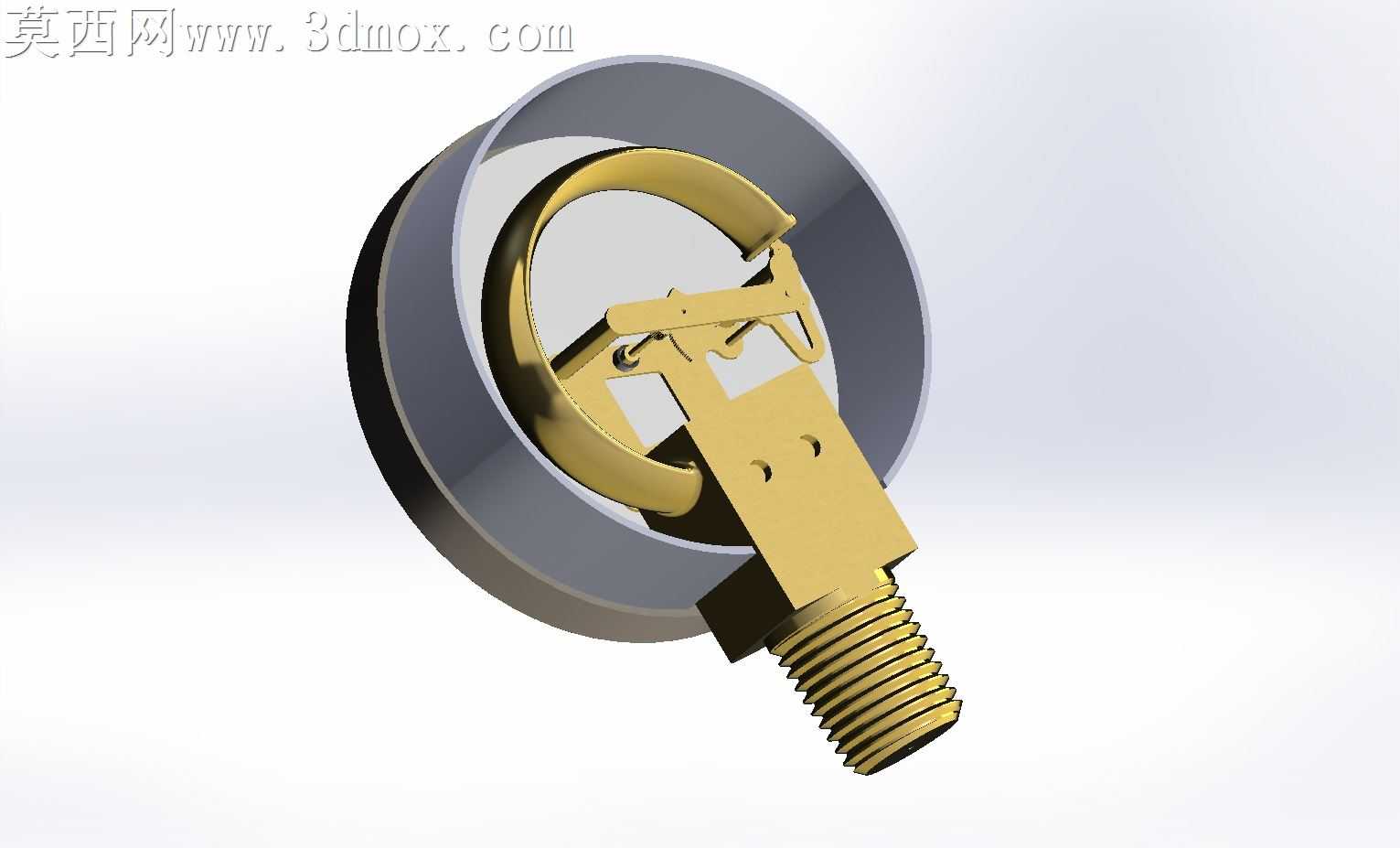

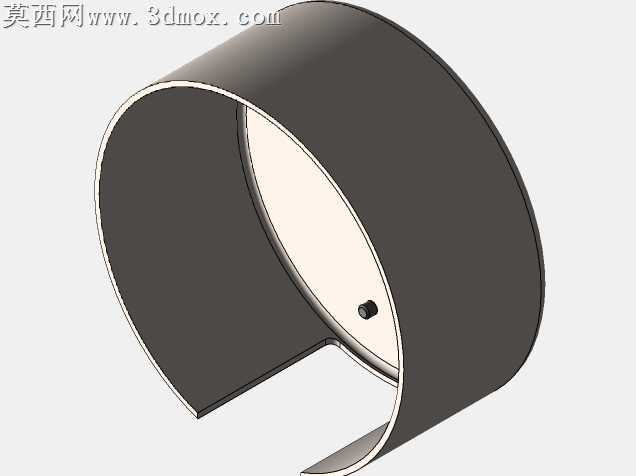

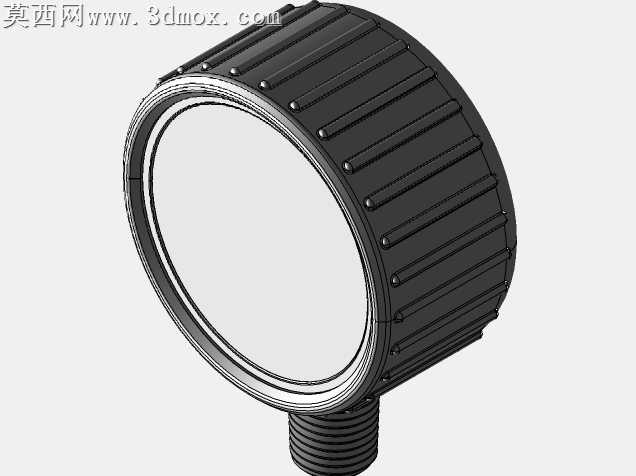

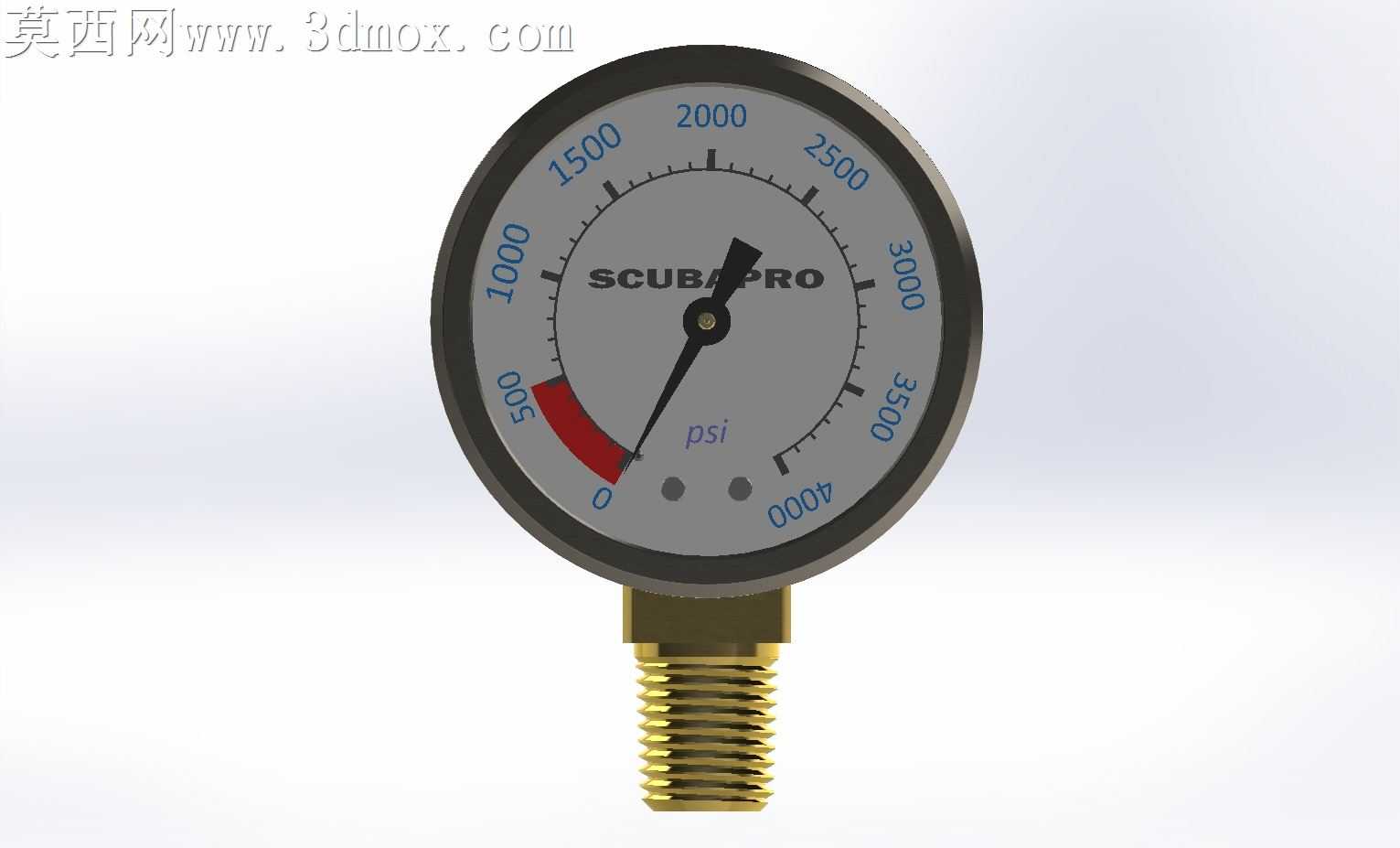

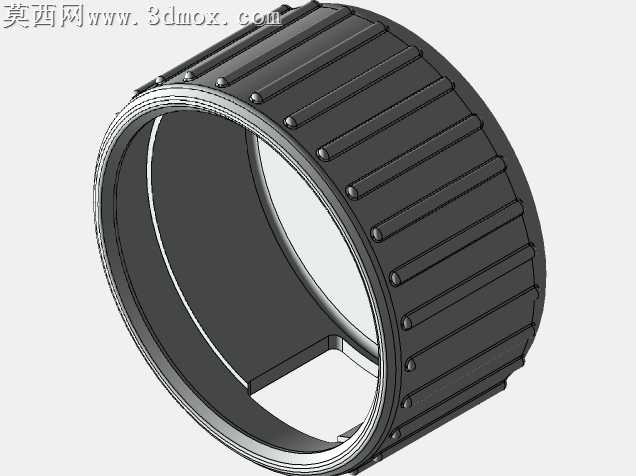

本模型为潜水配套使用的压力表三维建模作品，建模过程中首先对实物进行结构拆解，将整体划分为表壳、表盘、指针、连接接头四个核心部分逐一构建。建模阶段采用参数化建模逻辑，先绘制表盘的圆形基准草图，通过拉伸命令生成表盘基体，再按照实物刻度排布规律，逐一绘制刻度线、数字标识与品牌标识的草图，通过包覆命令将刻度与文字贴合在表盘曲面上，还原真实表盘的印刷质感。表壳部分采用旋转凸台命令生成主体圆柱结构，对表壳边缘进行圆角处理还原金属外壳的圆润倒角，同时构建表壳前端的透明表蒙结构，设置透明材质属性模拟玻璃表蒙的透光与折射效果。指针部分采用薄壁拉伸构建，还原指针的细长造型与尖端指示结构，同时在指针根部构建转轴结构，还原指针的装配逻辑。底部连接接头部分，先绘制六角螺帽的六边形草图拉伸成型，再绘制外螺纹的牙型轮廓通过螺旋线扫描生成标准外螺纹结构，还原压力表的管路连接结构。材质渲染阶段，为金属表壳赋予拉丝不锈钢材质，调整金属粗糙度与反射参数还原金属哑光质感；为底部接头与螺纹部分赋予黄铜材质，调整金属色泽与反光度还原铜质接头的金属光泽；为表盘赋予哑光白色塑料材质，刻度与文字采用深色印刷材质，红色警示区域单独赋予高饱和度红色材质突出警示区域；指针采用黑色哑光金属材质，表蒙赋予高透玻璃材质，添加轻微的环境反射效果提升真实感。结构设计上严格遵循实物的装配关系，各部件之间保留合理的装配间隙，还原真实压力表的组装逻辑，模型细节完整覆盖了表盘刻度范围、红色低压警示区、品牌标识、螺纹牙型、六角接头等全部外观细节，整体造型比例与实物保持一致，可用于潜水装备展示、工业仪表教学、产品渲染演示等场景，模型拓扑结构规整，无多余碎面，各部件独立分组便于后续编辑调整。
