JIS标准1100x1100规格木质物流托盘

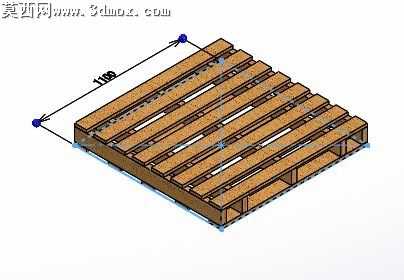

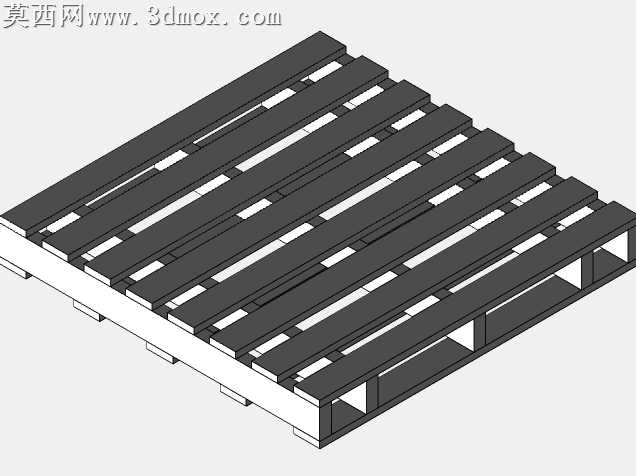

本作品为符合JIS尺寸标准的木质物流托盘三维建模作品，整体外廓尺寸为1100*1100*141mm，建模过程严格遵循实体木质托盘的生产工艺与结构逻辑，在三维软件中完成全参数化搭建，确保各部件尺寸匹配度与实物完全一致。建模阶段首先完成托盘底部支撑墩的定位布局，按照双向进叉的使用需求均匀排布九个支撑墩位，保证托盘在堆码、叉车作业时的受力均匀性；随后搭建底部三根纵向承力梁，将支撑墩与梁体做布尔合并处理，还原实木托盘的钉装固定结构逻辑，避免建模出现部件错位、干涉的问题。面层铺板部分按照实物间隙均匀排布九根长条木板，每块铺板的边缘做微小圆角处理，还原实木板材裁切后的自然边缘特征，铺板与下方支撑梁的贴合面完全对齐，没有出现穿模、缝隙过大的问题。材质渲染阶段，为整体模型赋予真实的实木纹理材质，调整纹理方向与木板长度方向保持一致，还原松木托盘的自然木纹色泽、表面粗糙质感，同时对木板边缘的轻微磕碰、使用磨损痕迹做了细节贴图处理，让渲染效果更贴近实际使用中的木质托盘状态；支撑结构的连接处做了细微的钉头凹陷细节，提升模型的真实感。结构设计上严格参考额定载重1吨的使用要求，铺板厚度、支撑梁截面尺寸、支撑墩的高度都经过参数校核，整体自重控制在35Kg，符合行业内同规格木托盘的重量区间；双向进叉的叉口高度预留充足，满足手动液压车、常规叉车的作业进叉需求，铺板间隙控制在合理范围，既可以减少托盘整体自重，也能避免小尺寸货物从间隙掉落，同时满足仓储堆码、货物周转的使用需求。建模全程采用实体特征建模，没有使用面片拼接的简化处理，所有部件均可单独拆分编辑，可用于物流场景搭建、仓储仿真动画制作、托盘结构优化参考等用途，模型的尺寸参数完全贴合JIS日标托盘的规范要求，可直接用于相关教学演示、方案展示场景。
