碳纤维材质汽车尾翼扰流结构设计

日常做整车空气动力学配套设计时，这类碳纤维扰流板是性能取向车型、民用改装场景里接触频次很高的部件，很多刚入行的结构工程师容易把它当成单纯的外观装饰件，实际从工程落地角度看，它的结构设计、安装匹配全是围绕行驶稳定性展开的。先从实际应用场景说，这类扰流板主要适配三厢家用轿车、入门性能车的后备箱盖安装位，日常城市通勤时速下它的作用感知不强，但当车辆在高速环路、封闭赛道行驶时速突破100km/h后，车尾会因为气流快速流过车身上下表面形成压力差，产生明显的升力，这时候后轮抓地力会被削弱，高速变道、过弯时很容易出现车尾甩动的不稳定状态，这个扰流板的核心作用就是通过自身的翼型截面，引导流过车尾的气流改变走向，在尾翼表面形成下压力，把车尾牢牢“压”在路面上，抵消多余升力。

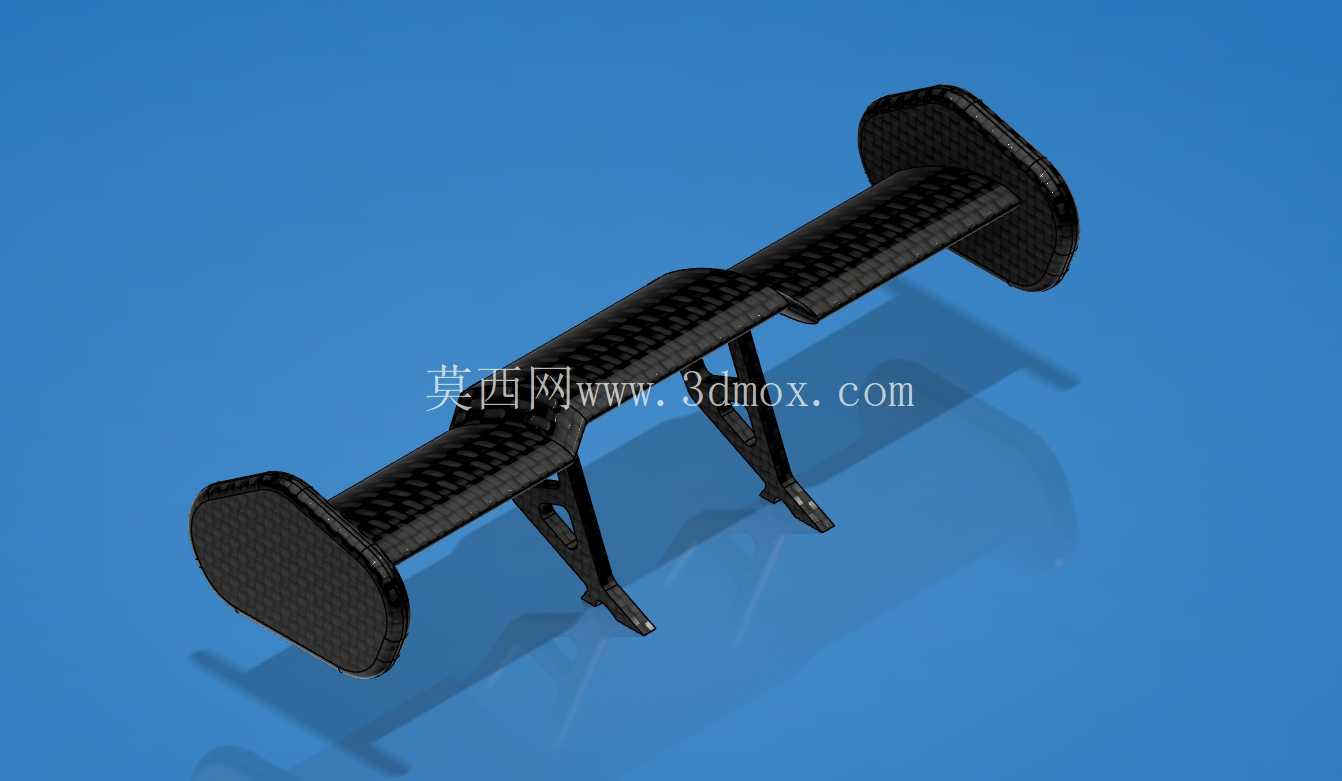

从设计思路上拆解，这款扰流板采用了碳纤维复合材料作为主体材质，不是为了单纯追求视觉上的运动感，核心是碳纤维材料比传统ABS塑料、玻璃钢材质的比强度高很多，在同等结构强度要求下，壁厚可以做到更薄，整体件重要比同规格金属尾翼轻60%以上，不会给后备箱盖、尾门铰链增加额外的负载，避免长期使用后出现尾门下坠、铰链异响的问题。翼面的截面不是等宽的平直结构，中间段做了轻微的内凹弧度，两端做了上翘的端板结构，这个端板不是装饰造型，它可以阻断翼面上下表面的气流绕流，减少翼尖涡流的产生，进一步提升下压力的转化效率，同时降低高速行驶时气流剥离产生的风噪。

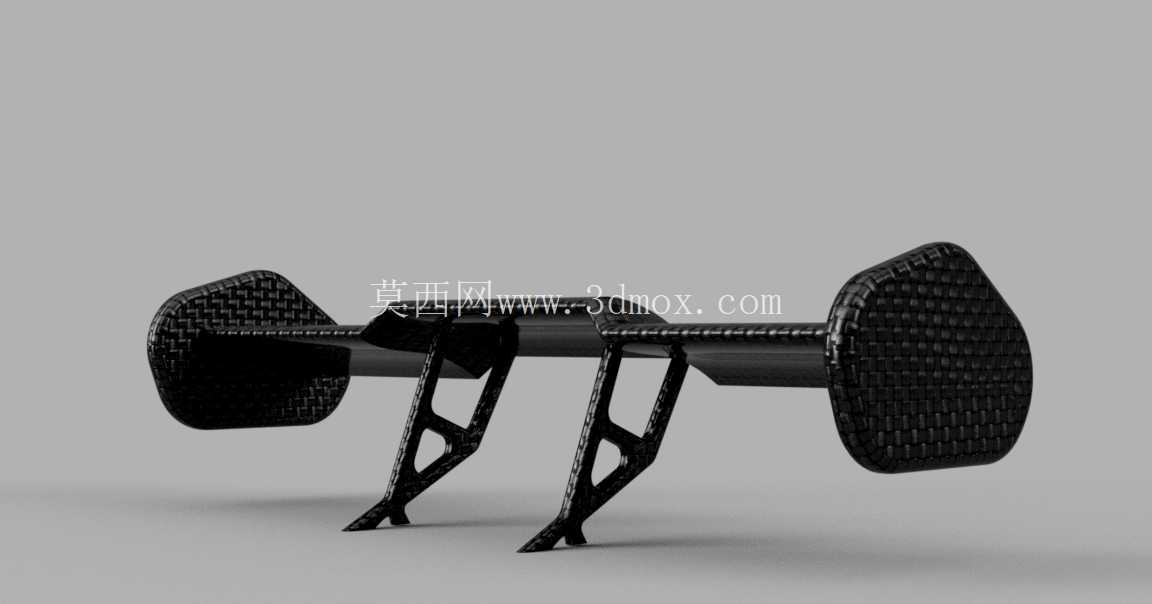

支撑结构的设计也藏了很多工程细节，两个倾斜布置的支撑脚不是垂直固定在翼面下方，而是顺着气流流向做了后倾角度，一方面可以把翼面承受的下压力均匀分散到两个安装点上，避免应力集中导致翼面断裂，另一方面倾斜的支撑脚自身也能对气流起到一定的梳理作用，不会在支撑脚后方形成乱流影响尾翼的工作效率。安装边界上，这款扰流板的两个支撑脚安装孔位间距是按照主流A级三厢车的后备箱盖宽度做的通用化设计，横向安装距控制在950mm-1050mm的可调范围，支撑脚底部做了带弧度的橡胶缓冲垫，能够贴合大部分车型后备箱盖的曲面弧度，安装时不需要对原车钣金做打孔切割，用配套的高强度双面胶加卡扣固定即可，不会破坏原车的防锈涂层。翼面的整体宽度控制在1200mm左右，不会超出车身两侧的后视镜宽度，避免日常停车、窄路会车时发生刮蹭，翼面距离后备箱盖表面的高度控制在120mm，既保证了气流能够顺利从翼面下方流过，不会因为间隙过小导致气流堵塞失去扰流作用，也不会因为高度过高遮挡驾驶员的内后视镜后方视野。

很多改装场景里用户会担心这类碳纤维扰流板的耐用性，实际设计时已经考虑到户外使用的复杂工况，翼面表面做了多层清漆涂层，能够抵御日常的紫外线照射、雨水腐蚀，不会出现长期使用后碳纤维基材发白、分层的问题，支撑脚和翼面的连接位置做了预埋金属嵌件的设计，螺丝锁紧时不会直接作用在碳纤维层上，避免拧紧力矩过大导致碳纤维层开裂。和传统的固定式大尾翼不同，这款扰流板的翼面角度做了固定的8度倾角，是经过多次CFD流场仿真验证的最优角度，在120km/h时速下可以提供大概120N的下压力，同时风阻系数增量控制在0.008以内，不会因为加装尾翼导致车辆高速油耗出现明显上升。日常做三维建模时，这类部件的曲面建模要特别注意翼面的曲率连续性，不能出现局部的曲面凹陷，不然实际生产出来后气流流过时会在凹陷位置产生乱流，不仅起不到扰流作用，反而会增加额外的风噪，安装面的匹配弧度也要和常见车型的尾门曲面做偏差分析，保证安装后缝隙均匀，不会出现一边贴紧一边翘起的问题。
