汽车冲压生产线用HX换热模块结构设计

在汽车冲压车间的连续生产场景里，液压系统、电控柜以及冲压模具的连续作业会持续产生大量热量，一旦热量堆积超出元器件耐受阈值，就会触发设备过热保护停机，直接打断整线的连续生产节拍，HX换热模块就是针对这类产线热管理需求设计的集成式风冷换热单元。从实际安装场景来看，这类模块通常布置在冲压产线的液压站旁侧、电控柜顶部或者大型连续模的周边空位，不需要额外搭建复杂的水冷管路，依靠自带的风冷换热结构就能完成热量交换，适配冲压车间多粉尘、空间紧凑、设备排布密集的现场环境。

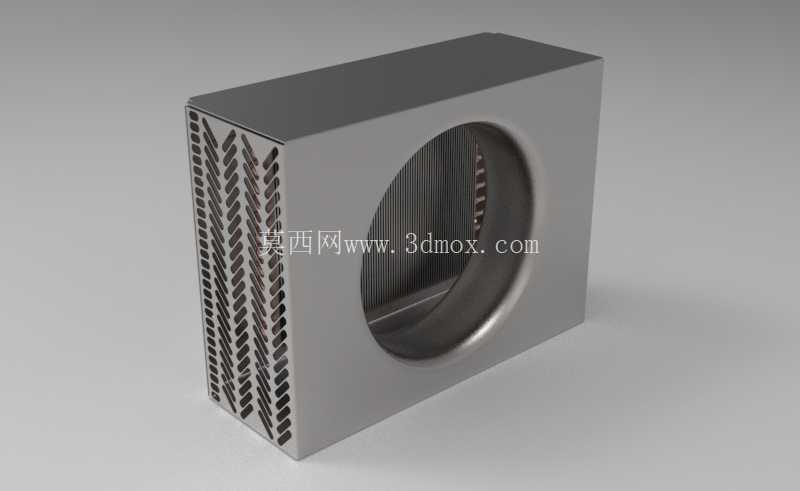

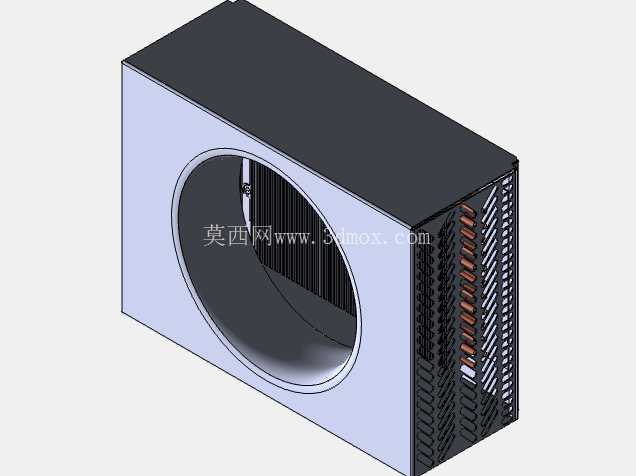

从结构设计逻辑上看，模块整体采用长方体箱式集成结构，正面预留大直径圆形风道接口，可直接对接产线设备的热风导出管路，侧面排布密集的错列散热翅片组，配合内置的导流结构让热风在流经翅片区域时充分与外界冷空气完成热交换，翅片采用错列排布的设计，既可以提升换热接触面积，又能避免冲压车间常见的金属碎屑、粉尘直接堵塞风道，日常维护只需要用压缩空气从外侧吹扫即可完成清理，不需要拆解模块主体。模块的外壳采用薄钢板折弯拼接结构，边角处做了圆弧过渡处理，避免安装搬运过程中划伤操作人员，外壳表面做了喷塑处理，能够耐受冲压车间常见的润滑油飞溅、轻微锈蚀环境，延长模块的实际使用寿命。

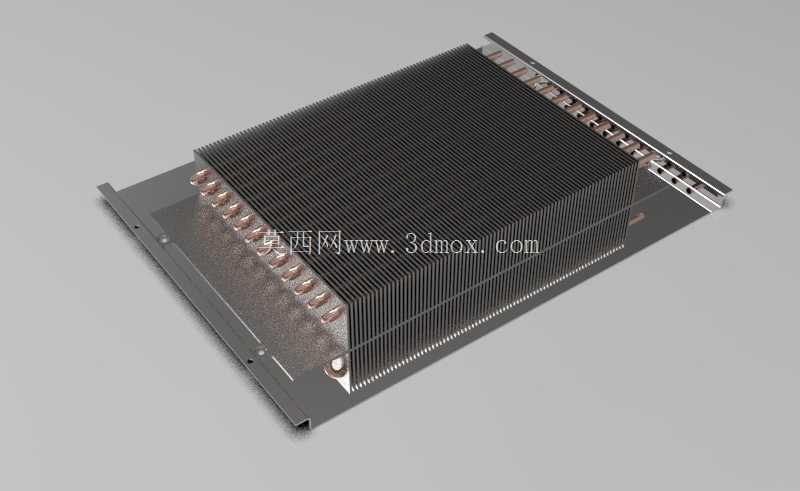

在功能特性上，该模块采用无外接水路的纯风冷换热方案，不需要配套冷却塔、循环水泵等附属设备，整体集成度高，现场安装只需要对接风道接口、固定安装脚座、接通动力电源即可投入使用，相比传统水冷换热方案，不存在管路冻裂、漏水损坏冲压设备或模具的风险，尤其适合北方冬季无持续供暖的冲压车间使用。模块内部的换热芯体采用模块化组装设计，当某一部分翅片出现磕碰损坏时，可以单独更换对应区域的芯体组件，不需要整体报废整个换热模块，降低后期维护成本。风道接口处做了翻边结构，对接柔性风管时可以用卡箍直接固定，密封性能可靠，不会出现热风泄漏导致车间局部温度过高的问题。

关于安装边界与尺寸适配，模块整体为规整的长方体构型，底部预留四个标准安装孔位，孔位间距适配行业通用的设备安装支架尺寸，不需要单独定制安装底座；模块的整体高度控制在常规冲压设备侧方安装空间的允许范围内，不会遮挡设备的操作面板、维护门，侧面的散热翅片区域距离周边设备预留了足够的进风空间，安装时只需要保证翅片侧没有紧贴墙面或者其他遮挡物，就能保证换热效率达到设计值。模块的重量分布均匀，顶部预留了吊装孔位，现场就位时可以用小型起重设备直接吊装，不需要额外设计吊具。

从实际使用的适配性来看，该模块的换热能力覆盖了常规中小型冲压生产线的液压系统散热需求，也可以作为大型多工位冲压模的局部散热单元使用，对接不同管径的热风管道时只需要更换对应尺寸的接口转接头即可，不需要改动模块主体结构。在结构建模过程中，所有钣金件的折弯半径、板材厚度都遵循常规钣金加工的工艺要求，没有出现无法加工的锐角、过小折弯边等设计问题，所有装配位置都预留了合理的公差间隙，能够保证实际加工组装时的顺利配合，散热翅片的排布密度经过反复校核，既保证了足够的换热面积，又不会因为翅片过密导致风阻过大、换热效率下降。模块的电气接线位置设置在侧面的防水接线盒内，能够避免冲压车间的切削液、润滑油飞溅进入接线端，降低电气故障的发生概率。
