130kW涡旋式风冷冷水机组带泵结构

这款带内置水泵的130kW涡旋式风冷冷水机组，在商用暖通、工业制程冷却场景里的适配性很广，从中小型商业综合体的空调末端供水，到电子组装、精密注塑生产线的工艺冷却水循环，都能看到同规格设备的应用。做结构设计的时候，最先要卡的是现场安装边界，这类机组通常放置在屋面或者室外设备平台，整体框架采用型钢焊接做基底，底部预留的安装孔位要匹配常规设备基础的预埋螺栓间距，侧面和顶部的检修空间不能省——尤其是顶部的轴流风机区域，上方要留够散热排风的净空，不能有遮挡物堵死出风路径，侧面的面板要预留快拆结构，方便后期检修压缩机、管路阀门和内置水泵的时候不用大面积拆解外壳。

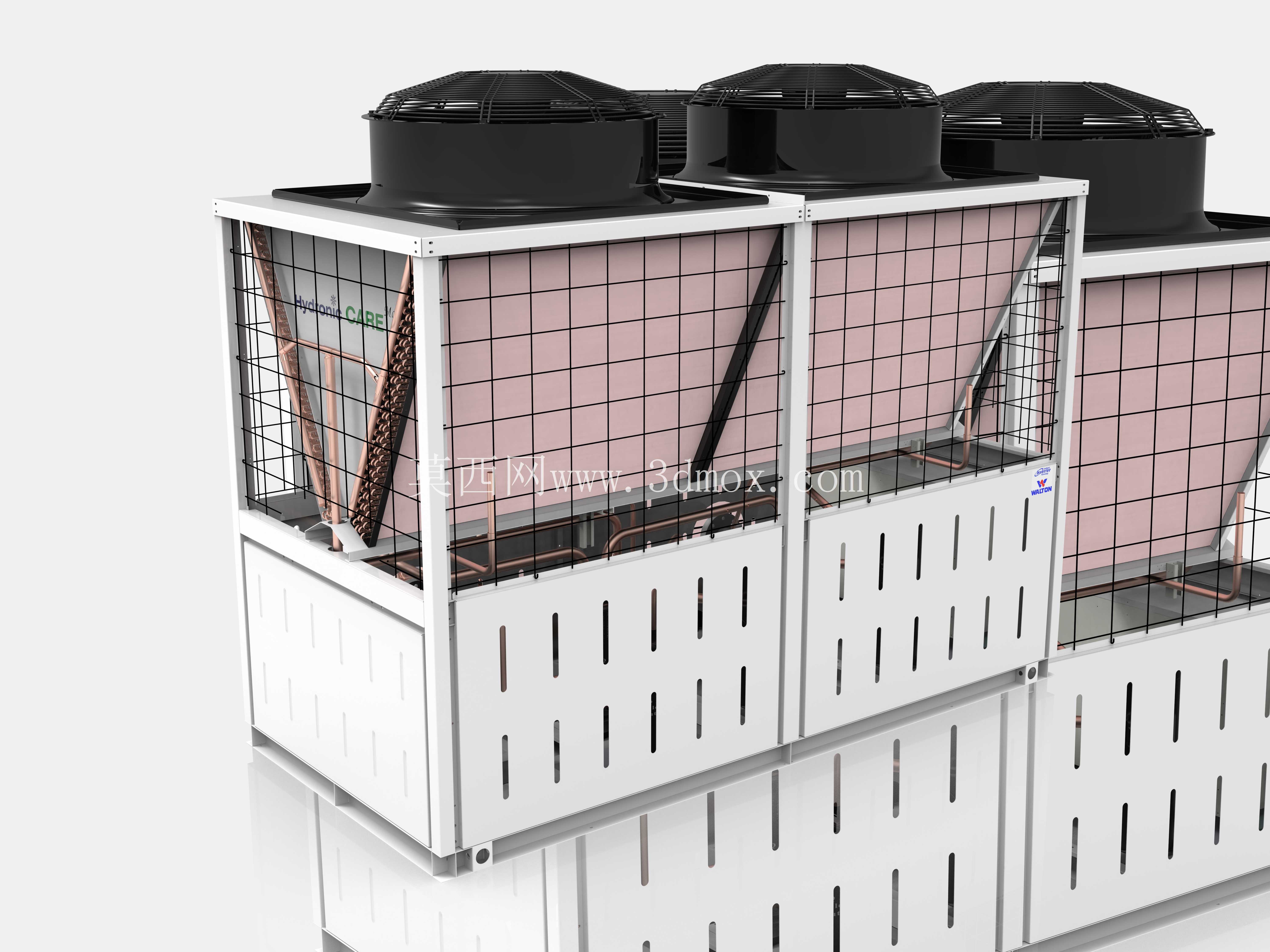

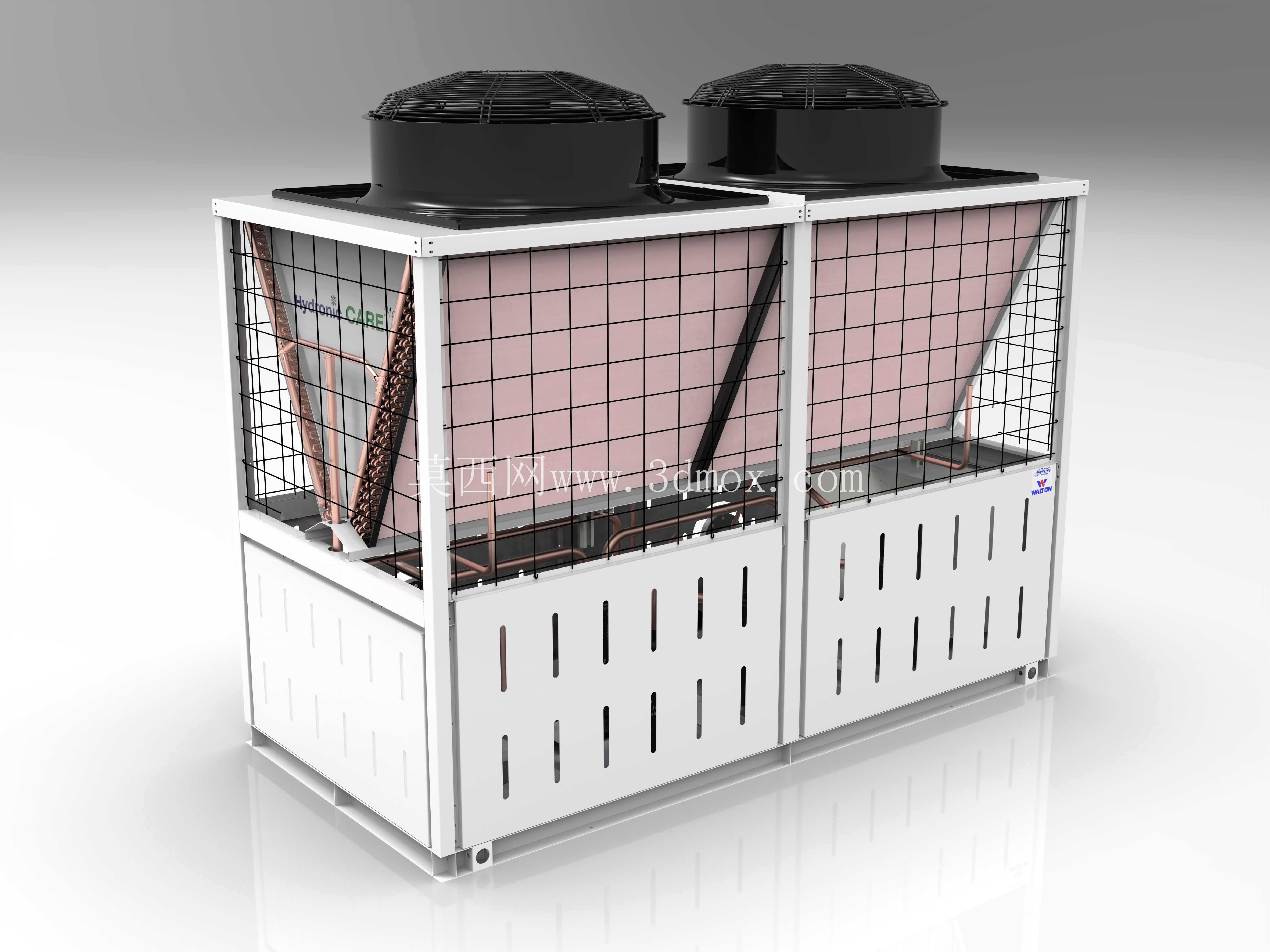

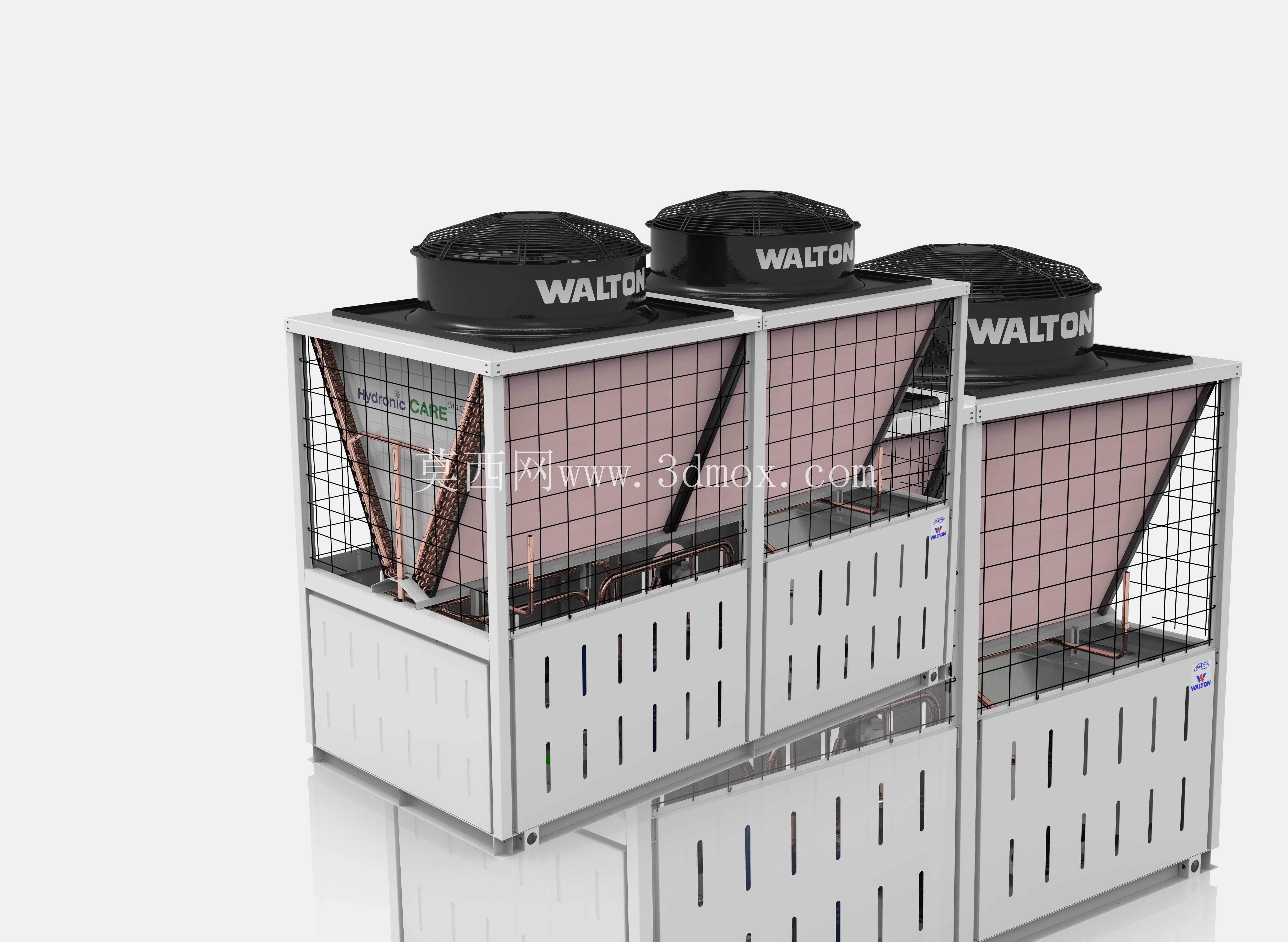

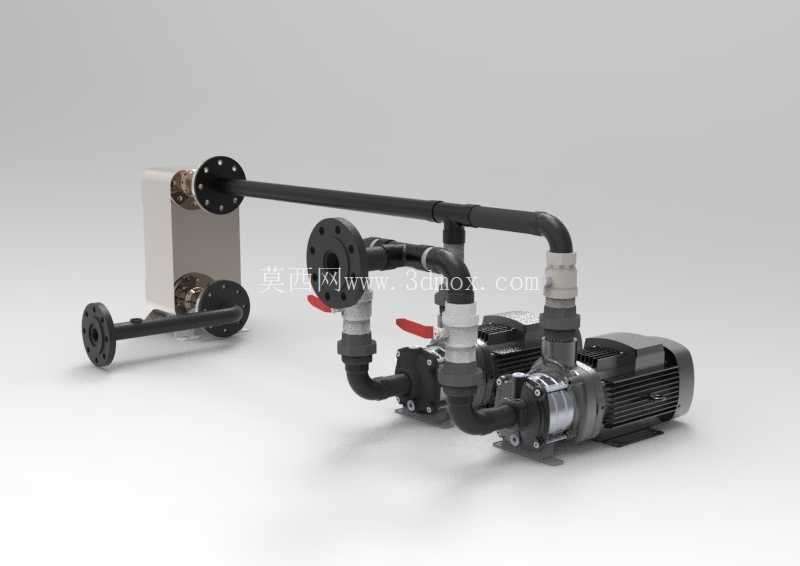

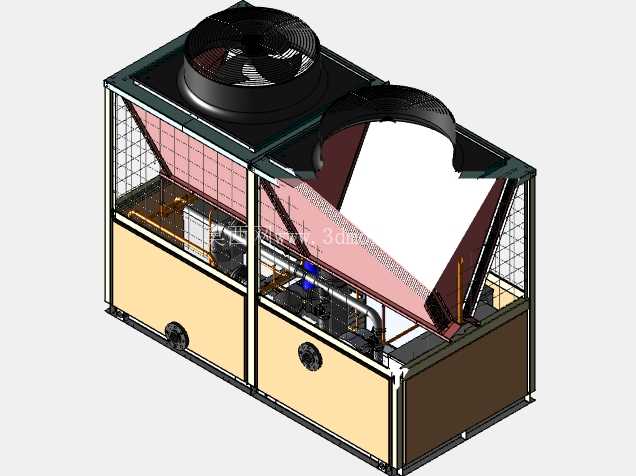

从功能布局来看，机组把涡旋压缩机、板式换热器、内置循环水泵、管路阀组都集成在下部的封闭舱室内，上部是V型布置的风冷冷凝器和顶出风轴流风机，这种布局的好处是把散热侧和制冷核心部件做了物理分隔，避免风机运行的振动直接传递到压缩机和水泵的安装位，同时V型冷凝器的布置角度经过测算，能在有限的机组外形尺寸里最大化换热面积，配合高风量的轴流风机，在夏季高温工况下也能保证冷凝压力稳定在设计区间。内置水泵的选型是和机组的制冷量做了匹配的，不用现场额外单独配置二次侧循环泵，管路接口都预留在机组侧面的下部，对接现场水管的时候不用抬高施工位置，接口处都做了软连接的安装位，能抵消水泵运行产生的管路振动，避免长期运行出现焊缝开裂的问题。

设计的时候要重点考虑几个实际运行的痛点：首先是冬季低温工况下的防冻，机组内部的水管路最低点要预留排水阀，长时间停机的时候能把存水排净，避免冻裂换热器和泵体；其次是压缩机和水泵的减震，这两个运动部件的安装底座都要配置橡胶减震垫，和框架之间做硬连接隔断，减少运行时的共振传递到设备基础；还有电气控制舱的位置，要布置在远离水管路的一侧，避免管路凝露或者检修漏水的时候溅到电气元件上，舱门要做密封胶条，达到户外使用的防护等级。外形尺寸上，这类130kW的风冷带泵机组，长度通常控制在三米以内，宽度在两米左右，高度不超过两米二，能适配大多数商业建筑屋面的设备承重和运输通道尺寸，运输的时候不用拆解部件，整机吊装到位之后接好水管、电源就能调试运行，减少现场安装的工作量。

从结构细节来看，机组侧面的防护网一方面是防止杂物被吸入冷凝器翅片，影响换热效率，另一方面也能避免检修人员误碰运行中的风机扇叶，下部的舱室面板做了通风散热孔，能把压缩机和水泵运行产生的热量及时排出，避免舱室内温度过高影响电气元件寿命。管路上的视液镜、高低压压力表都预留在便于观察的位置，日常巡检的时候不用拆开面板就能看到系统运行的压力状态，水泵的进出口都配置了阀门和压力表，后期维护水泵的时候不用把整个系统的水全部排空，能减少维护的工作量。
