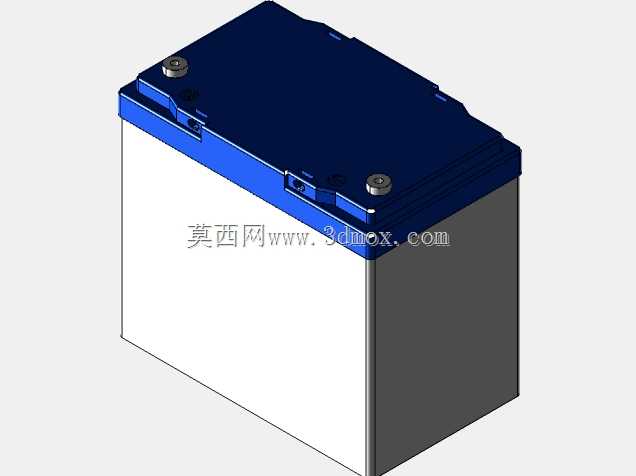

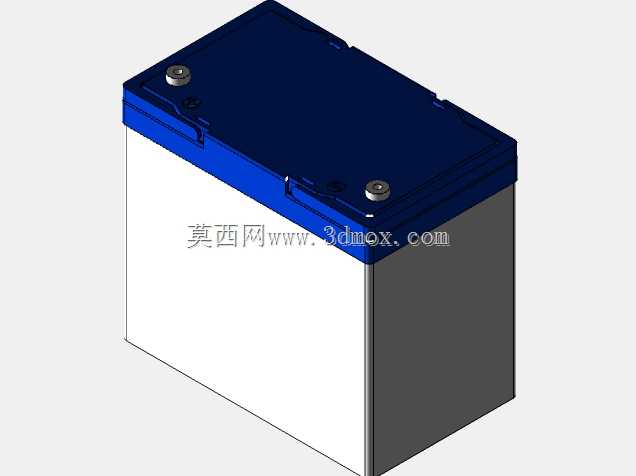

56Ah密封铅酸储能蓄电池三维结构

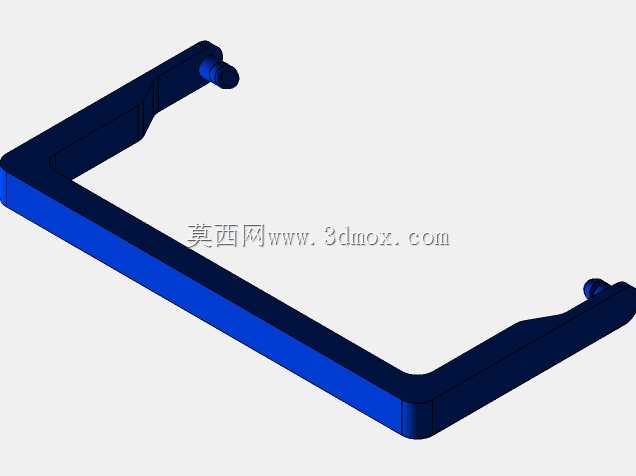

　　在通信基站后备供电、UPS不间断电源系统、光伏离网储能、低压直流配电屏这类场景里，阀控式密封铅酸蓄电池是应用占比极高的储能部件，56Ah容量规格的SLA电池，常作为中小型后备供电单元的核心储能载体，兼顾放电倍率与循环寿命的平衡，适配多数中小功率备电场景的空间与载荷要求。做这类电池的三维建模时，首先要抓准安装边界的硬约束——这类电池通常采用标准卧式安装位，壳体的长宽高尺寸要匹配通用电池架、电池柜的层间距与固定位间距，顶部的两个极柱位置公差需要控制在合理范围，避免后续做铜排连接设计时出现干涉，极柱的凸台高度、螺纹规格也要和常用的接线端子匹配，不能出现端子压接后高出电池盖安全距离的问题。从结构设计逻辑来看，这类密封铅酸电池的壳体采用ABS工程塑料注塑成型，上盖与槽体采用热封工艺结合，建模时要还原上盖边缘的热封止口结构，同时保留上盖表面的排气阀安装位、提手凹槽的细节，虽然是简化建模，但核心的安装配合面不能做失真处理。电池侧面的壳体做了加强筋设计，一方面是提升槽体的结构强度，避免内部极板装配后出现壳体鼓胀，另一方面加强筋的位置也对应内部极板组的分隔卡位，建模时保留侧面的筋条特征，能让模型在做整机装配时更贴近真实零件的视觉效果与装配干涉检查逻辑。

　　实际工程应用里，这类电池经常是多只串联成48V或者110V的电池组，所以单只电池的外形尺寸一致性很重要，建模时把壳体的棱边倒角、底部的支撑凸台都做了还原，底部凸台的高度要匹配电池架的导轨滑槽，保证电池推入安装位时能顺畅滑动，不会出现卡滞。顶部的深蓝色上盖是区分电池极性标识的载体，建模时保留了上盖表面的极性标识区域的平整面，方便后续在工程图里添加极性标注，两个极柱的位置分别靠近上盖的两个对角，符合行业通用的极柱布局规范，做电池组铜排设计时可以直接套用通用的连接排长度，不用重新定制非标铜排，能减少整机组装的物料成本。

　　很多工程师在做储能柜、UPS设备的整机建模时，容易忽略电池模型的安装边界准确性，要么把壳体尺寸做的偏差过大，导致电池柜的层间距设计不合理，要么漏了极柱的高度，导致接线仓的净空预留不足，这个模型在构建时优先保证了安装相关的关键尺寸精度，非关键的内部极板结构做了简化处理，既满足整机装配的干涉检查需求，又不会因为模型细节过多导致整机文件过大。另外，电池壳体的分模线位置也做了贴合实际注塑工艺的处理，上盖与槽体的结合面位置和真实产品的热封位置一致，做产品渲染或者装配动画时，不会出现结构逻辑上的违和感。

　　在做户外一体化机柜的热设计仿真时，这个电池模型的外形尺寸准确，也能作为热仿真的热源占位模型，帮助工程师评估电池仓的通风散热路径是否合理，避免电池运行时因为积热导致寿命衰减。对于刚接触电源设备结构设计的从业者来说，这个模型可以作为通用SLA电池的建模参考，掌握这类储能部件的建模优先级——先锁定安装接口、外形边界、关键功能特征的尺寸，再处理外观细节，不用把精力放在内部不可见的极板、隔板结构上，毕竟整机设计阶段的电池模型核心作用是做装配校验、空间占位，只要外部配合尺寸准确，就能满足绝大多数工程场景的使用需求。
