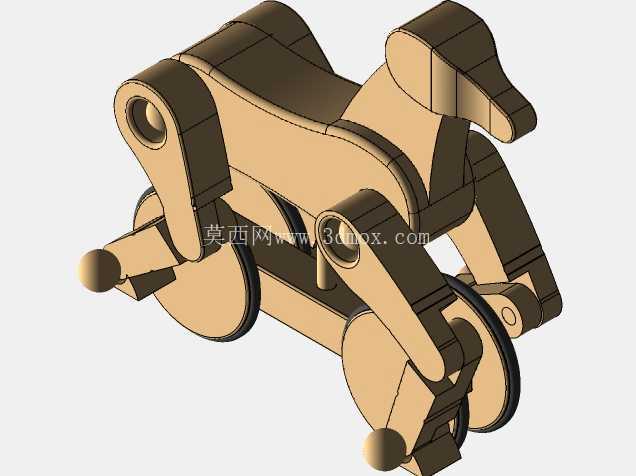

可动轮式木质牵拉木马结构设计

　　这款轮式牵拉木马的结构设计，核心面向儿童益智玩具、机械原理教学演示两大应用场景，在民用玩具领域可作为低龄儿童的牵拉互动玩具，在工科教学场景中可作为连杆传动、无公差装配逻辑的演示教具，帮助初学者理解平面连杆机构的运动传递逻辑。从实际用途来看，该结构通过牵拉前端的牵引端，即可带动底部滚轮转动，同时联动木马的四肢构件完成模拟行走的往复摆动，无需额外动力输入，仅靠外部牵拉力就能实现连贯的仿生动作，既满足玩具的互动趣味性，也能直观展示机械结构的运动转化过程。

　　设计过程中优先考虑了无公差装配的可行性，所有构件的连接位均采用间隙适配的轴孔配合，刻意取消了工业级装配所需的公差预留，这一设计思路并非降低精度要求，而是针对木质玩具、3D打印快速成型场景做的适配——当采用激光切割木板、FDM3D打印制作构件时，加工本身存在的尺寸误差刚好可以填补配合间隙，不需要额外做公差补偿就能完成顺畅装配，降低了非工业加工场景下的制作门槛。整体结构的运动逻辑围绕滚轮的转动输入展开，滚轮与两侧的曲柄构件固连，当滚轮向前滚动时，曲柄做圆周运动，通过连杆将动力传递到木马的四肢构件，四肢构件与木马主体的铰接点作为摆动支点，将曲柄的圆周运动转化为四肢的前后往复摆动，模拟真实马匹行走的肢体姿态，同时木马的头部构件也通过小连杆与前肢联动，在牵拉过程中会随肢体动作产生小幅俯仰，进一步提升动作的仿生真实感。

　　从外形尺寸与安装边界来看，整体结构的横向宽度控制在120mm以内，纵向长度不超过200mm，整体高度约150mm，属于桌面级的小型结构，底部滚轮的直径设置为40mm，既保证滚动过程中不会因地面微小凸起出现卡滞，也不会因轮径过大导致肢体摆动幅度过大出现结构干涉。所有铰接点的销轴均采用与构件同材质的棒料加工，不需要额外采购金属标准件，进一步降低了制作成本，构件之间的运动间隙统一设置为0.3mm，既保证运动过程中不会出现构件卡滞，也不会因间隙过大导致动作松散。结构主体的轮廓采用圆润的曲面过渡，所有边角均做了R2以上的圆角处理，避免尖锐边角造成划伤，符合玩具类产品的安全设计要求。

　　在结构细节处理上，木马主体的躯干部分采用一体化的板式结构，作为所有铰接构件的安装基体，所有铰接孔的中心距均经过运动仿真验证，确保四肢摆动过程中不会出现运动死点，牵拉时的阻力控制在5N以内，低龄儿童可以轻松拉动。滚轮的轮缘部分做了轻微的凸起限位，避免滚动过程中出现轴向窜动，牵引端的连接孔设置在木马头部前端的中心位置，牵拉时的作用力方向与结构前进方向保持一致，不会出现偏载导致的侧翻问题。整个结构共包含12个独立构件，所有构件均为平面轮廓的板式零件，不需要复杂的曲面加工，采用二维切割工艺即可完成全部零件的制作，装配过程不需要专用工具，按照铰接顺序依次穿入销轴即可完成总装，装配完成后不需要额外润滑就能实现顺畅的动作传递，适合作为手工制作、教学实践的项目载体。
