轻木材质桁架式拱结构教学实验桥

　　这款轻木桁架拱桥的设计，最初是面向结构力学教学实验场景开发的，主要用于高校土木、机械类专业的结构承载力验证课程，也可作为青少年科创类结构竞赛的参考原型，帮助参与者直观理解桁架结构的传力路径与拱结构的受力优势。从实际用途来看，这类轻木桥并非用于实际交通承载，核心作用是通过等比例缩小的实体结构，验证不同杆件排布方式下的结构承重效率，让设计者在有限的材料用量约束下，摸索最优的杆件角度、截面匹配方案，理解轴向受力构件相比受弯构件的材料利用率优势。

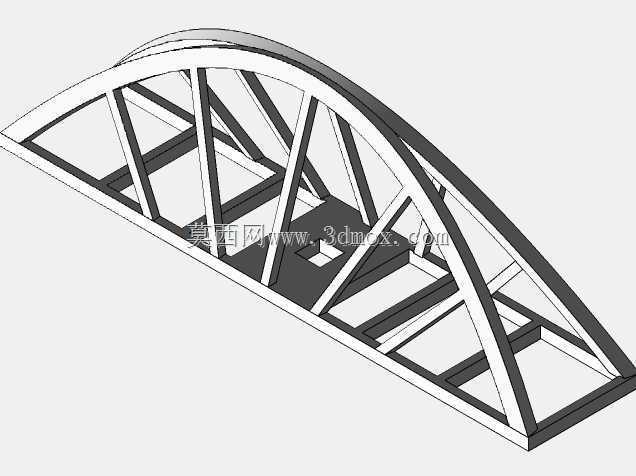

　　从功能特性上看，整桥采用3/32英寸规格的轻木材料搭建，整体自重控制在25克，结构主体为上承式桁架拱构型，拱肋作为主要的承压构件，将桥面荷载通过斜向、竖向的腹杆传递至拱脚位置，再传导至两端的支撑基座。桥面部分采用平面框架式构造，预留了荷载放置的平面区域，能够在实验过程中稳定放置加载砝码，避免加载过程中出现荷载偏移导致的结构失稳。所有杆件之间的连接节点均采用平面抵接加胶接的方式，没有额外的金属连接件，完全依靠轻木杆件的端面传力，能够真实反映桁架结构节点的受力状态，避免额外连接件对结构承载力测试结果的干扰。

　　设计思路上，这款结构优先考虑了材料的各向异性特性，轻木顺纹方向的抗压、抗拉强度远高于横纹方向，因此所有主拱肋、弦杆、腹杆均采用顺纹下料，让杆件始终处于轴向受力状态，最大化利用轻木的材料强度。拱轴线的选取参考了均布荷载下的合理拱轴线形态，尽可能降低拱肋在竖向荷载下的弯矩效应，让拱肋截面以受压为主，匹配轻木材料抗压性能优于抗拉性能的特点。腹杆的排布采用了三角形稳定构型，每一个节间都形成封闭的三角形稳定单元，避免结构在加载过程中出现几何可变的变形，同时根据不同位置腹杆的受力大小，调整了杆件的排布密度，在拱脚位置剪力较大的区域适当加密腹杆，提升局部抗剪能力，跨中区域则适当放大节间尺寸，减少不必要的材料消耗，控制整体自重。

　　从外形尺寸与安装边界来看，整桥为单跨简支结构，两端拱脚位置设置了平直的支撑段，能够直接放置在实验台的两个支撑墩上，不需要额外的固定连接件，支撑段的底面保持水平，保证加载过程中支撑反力均匀传递，不会出现局部应力集中导致的拱脚提前压溃。桥面的承载平面保持水平，宽度方向预留了足够的加载操作空间，能够适配常规实验用的砝码加载盘尺寸，不会因为桥面过窄导致加载装置无法放置。结构的整体外轮廓为弧形拱面，最高处的拱顶位置距离桥面的高度经过反复验算，既保证拱肋有足够的矢高来降低水平推力，也不会因为矢高过大导致结构侧向稳定性不足，在没有侧向支撑的实验台面上，能够依靠自身的宽度保证侧向抗倾覆能力，避免加载过程中出现侧翻。

　　在实际的教学实验场景中，这类轻木桥模型能够帮助学习者快速理解结构受力的基本逻辑，相比纯软件的仿真分析，实体模型的加载破坏过程能够直观展示不同位置杆件的失效顺序，比如当荷载超过设计值时，通常会先出现腹杆的压屈失稳，或是拱脚位置的局部压溃，再逐步发展为整体结构的垮塌，这一过程能够让学习者对结构的薄弱环节形成具象认知，为后续的大跨度桥梁结构设计、轻量化结构优化积累实践经验。设计过程中也充分考虑了加工的便捷性，所有杆件均为直杆下料，不需要复杂的曲面加工，只需要通过简单的切割、打磨就能够完成杆件制备，节点位置的划线定位也不需要复杂的工装，依靠简单的角度尺就能够完成定位粘接，适合学生群体在有限的加工条件下完成制作，同时也能保证结构的装配精度，避免因为加工误差导致的附加内力影响实验结果。
