带防护柜体的机器人视觉检测工作站

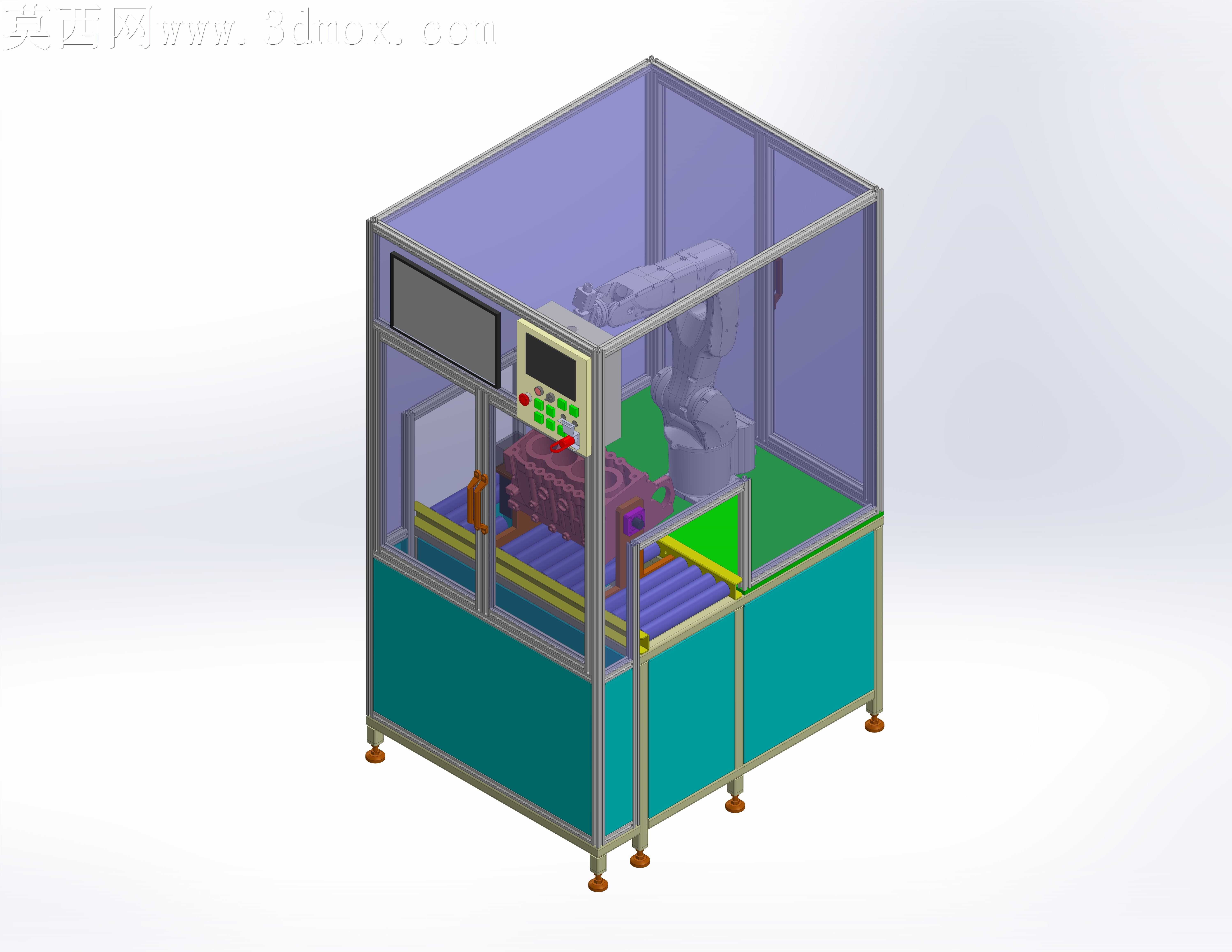

本方案为集成式机器人视觉检测工作站，整体采用铝型材搭建框架式防护柜体结构，在三维建模过程中首先完成整体布局的骨架搭建，确定柜体长宽高、内部机器人安装位、工件输送位、操作面板位的空间坐标，确保各部件无干涉、操作维护预留空间充足。柜体下半部分采用钣金封板设计，建模时赋予青绿色哑光金属材质，模拟实际设备的喷塑钣金质感，上半部分采用透明亚克力防护板，赋予半透明淡蓝色材质，既还原安全防护的可视需求，也能清晰展示内部结构。柜体底部配置可调脚轮，建模时还原脚轮的调节螺杆、橡胶垫结构，赋予橡胶与金属组合材质，满足设备调平与移动的实际需求。内部核心为六轴工业机器人，建模时还原各关节的转动副结构，赋予灰白色机身金属材质，机器人末端适配视觉检测组件，对应待检测工件的检测工位。工件输送采用皮带线结构，建模时还原蓝色皮带、两侧导向条、端部传动辊的结构，赋予皮带防滑橡胶材质、导向条黄色警示材质，待检测工件放置于皮带线定位位置，还原工件的复杂曲面结构，赋予对应金属加工件材质。操作侧设置人机交互界面，包含触控显示屏与物理按键操作面板，建模时还原按键的排布、显示屏的边框结构，赋予屏幕玻璃材质、按键塑料材质，操作面板旁设置安全门，带透明观察窗与拉手结构，满足安全操作规范。设计过程中优先考虑设备的安全性与实用性，全封闭防护结构避免机器人运动过程中人员误入，视觉检测工位与输送线的衔接布局满足流水线在线检测的节拍需求，各部件的建模精度满足装配验证需求，材质搭配贴合实际工业设备的外观质感，整体渲染采用白底工业产品展示视角，清晰呈现设备的整体布局与各部分结构细节，可直接用于方案展示、结构验证与生产加工参考。
