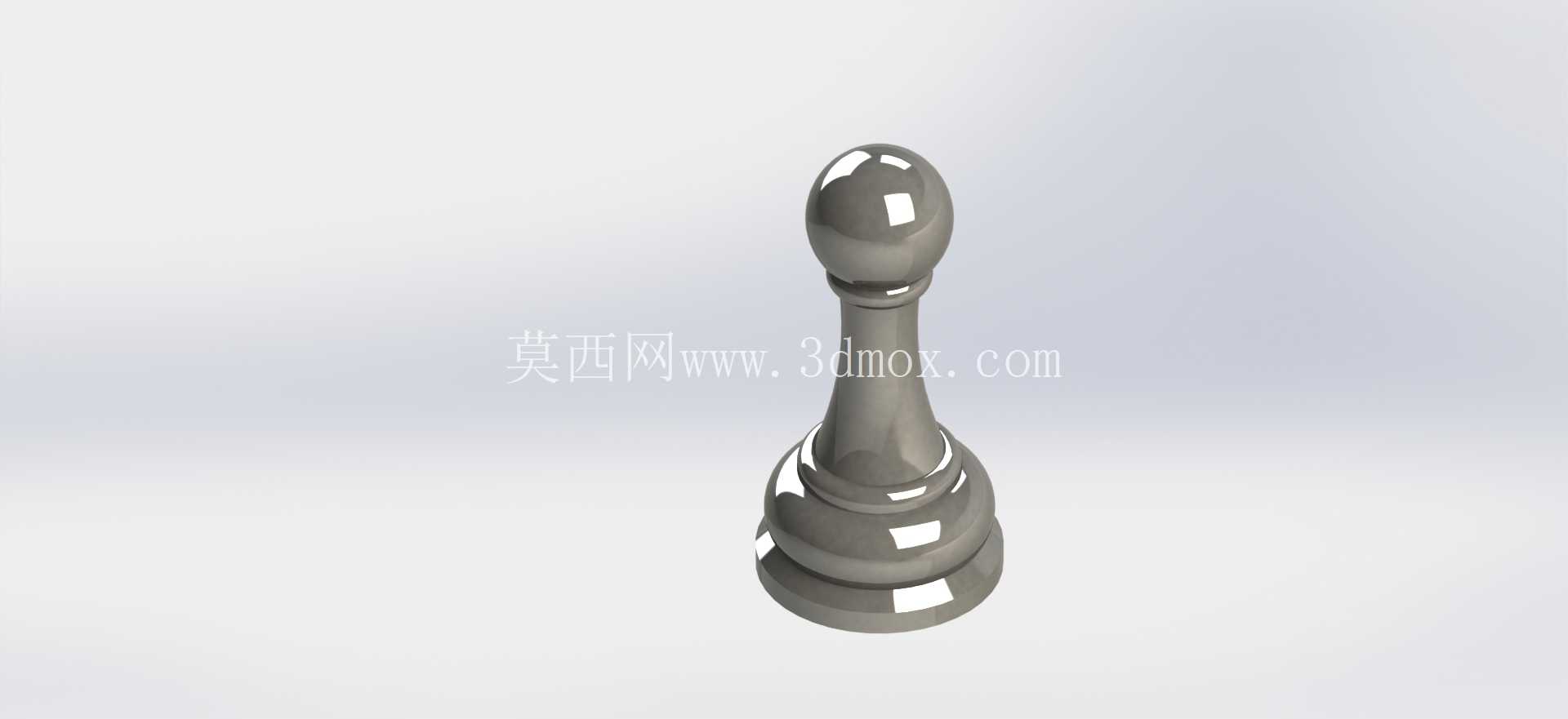

国际象棋兵棋子精细三维结构设计

作为棋类竞技与文创展示场景中用量最大的基础棋子，国际象棋兵的结构设计需要同时兼顾握持手感、摆放稳定性与批量加工的工艺可行性，本次完成的三维结构完全围绕实际使用场景的核心需求展开。从实际使用场景来看，这类棋子既会应用于专业赛事的标准棋具配套，也会作为文创展示摆件、教学演示道具使用，不同场景下对棋子的重量、重心、表面触感都有明确要求：专业赛事场景要求棋子连续摆放8小时以上无倾倒风险，棋手快速移动棋子时握持不打滑，落子定位精准；文创展示场景要求棋子外形线条流畅，曲面过渡无突兀棱角，表面处理后能呈现均匀的金属或木质质感；教学场景则要求棋子结构耐磕碰，边角无尖锐凸起，避免日常使用中出现划伤风险。

设计过程中首先确定了整体的重心分布逻辑，棋子整体采用上窄下宽的回转体结构，底部设置直径占整体高度三分之一的平整支撑面，支撑面边缘做R0.8的圆角过渡，既避免底部锐边刮伤棋盘表面，也能让棋子在轻微倾斜的棋盘上保持稳定。经重心测算，整体结构72%的重量集中在底部三分之一高度区间，即使受到15度以内的侧向碰撞，棋子也能自动回正不会倾倒，完全满足专业赛事对棋子稳定性的要求。握持段的直径设置为12mm，刚好适配成年人手指捏持的尺寸，表面做微弧面过渡，没有设置额外的防滑纹路，避免纹路积灰影响清洁，同时光滑的曲面在做金属质感渲染时能呈现均匀的高光反射，提升展示效果。

顶部的兵头采用椭球形结构，椭球的长轴与棋子轴线重合，曲面与中间握持段的过渡采用G2连续的曲率衔接，不存在曲率突变的棱线，无论是采用数控加工还是3D打印制作，都不会出现台阶状的加工痕迹，后期抛光处理时也能减少打磨工作量。中间握持段与底部基座之间设置三层阶梯式过渡结构，每层阶梯的高度差为2mm，直径差为3mm，这个尺寸既还原了传统国际象棋兵的经典造型比例，也能在批量注塑生产时作为结构加强筋，提升棋子整体的结构强度，避免棋子从1米高度跌落至木质桌面时出现断裂。

从安装与摆放边界来看，棋子总高度控制在48mm，底部最大直径22mm，完全符合国际棋联规定的标准比赛棋子尺寸要求，摆放时相邻棋子之间不会出现干涉，即使在50mm见方的标准棋盘格内快速移动，也不会碰到周边其他棋子。底部支撑面的平面度公差控制在0.1mm以内，不会出现摆放时晃动摇摆的问题，支撑面不需要额外粘贴防滑垫，依靠自身重量与平面接触就能产生足够的摩擦力，正常触碰不会移位。

结构建模过程中所有回转曲面都采用样条曲线拟合生成，没有采用多段圆弧拼接的方式，保证曲面曲率变化均匀，后续做渲染或者加工编程时，曲面的UV分布均匀，不会出现纹理拉伸的问题。壁厚设置方面，如果采用空心注塑工艺，整体壁厚统一为2.5mm，没有出现壁厚突变的区域，避免注塑生产时出现缩痕、气泡等缺陷；如果采用实心金属加工，整体结构没有内部封闭空腔，加工时不需要做特殊的清根处理，普通三轴数控车床就能完成全部外形加工，后续只需要简单的抛光就能达到成品要求。

针对不同的使用场景，结构还预留了足够的修改空间：如果需要制作带磁吸功能的教学棋子，可以在底部基座预留直径18mm、深度2mm的圆形沉槽，用于安装钕铁硼磁铁，沉槽深度刚好让磁铁安装后与底部平面齐平，不会影响摆放的平整度；如果需要制作发光展示摆件，可以在握持段的中空位置预留走线空间，顶部椭球部分采用半透明材质，内部安装LED灯珠时不会出现结构干涉。整个结构没有多余的装饰性特征，所有曲面变化都服务于实际使用需求，既保留了传统国际象棋兵的经典识别特征，也满足了现代加工工艺对零件结构的要求，不管是用于棋具生产的结构验证，还是用于文创产品的设计打样，都能直接导入工程软件做后续的工艺编制。
