组件铣槽加工专用定位压紧夹具结构

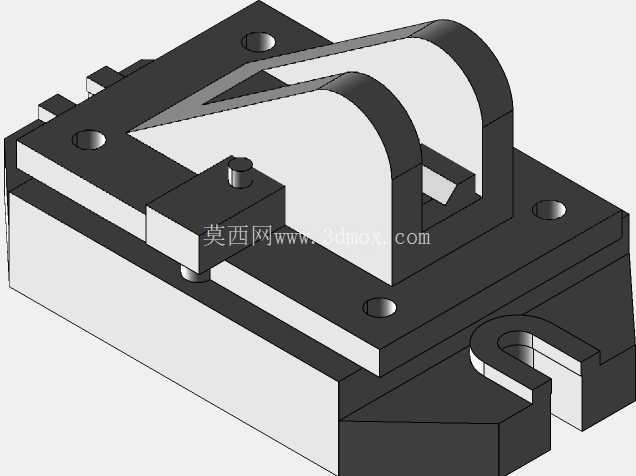

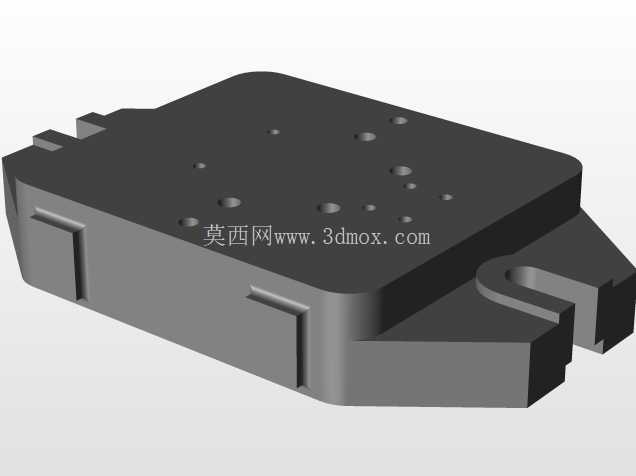

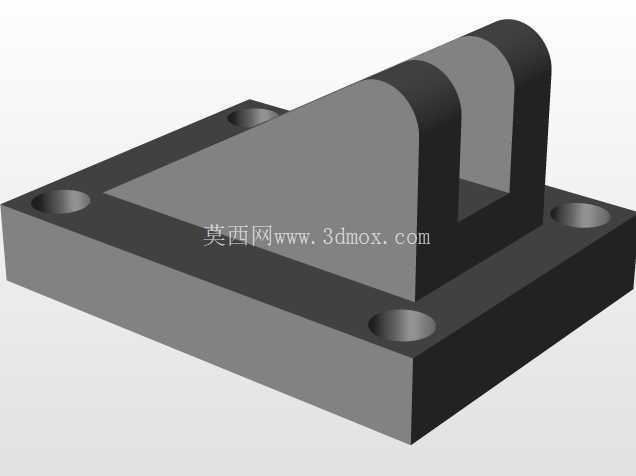

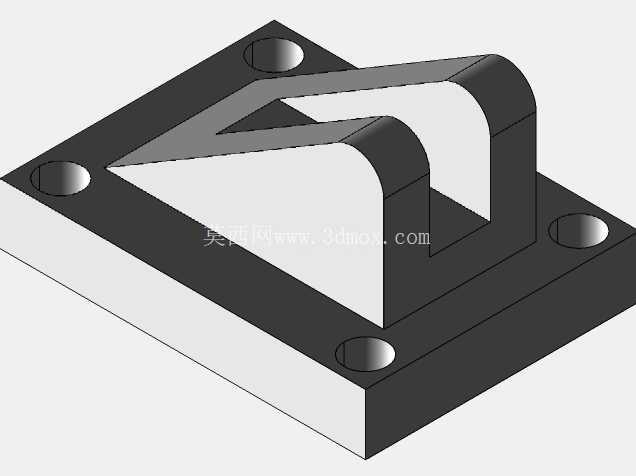

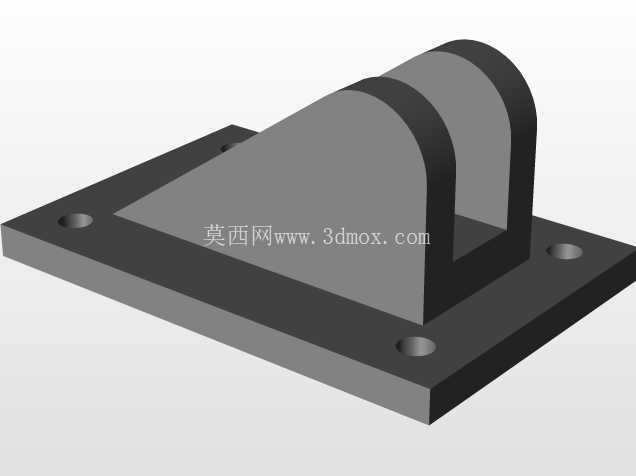

　　在中小批量结构件的铣槽加工工序中，通用台钳往往无法适配异形工件的定位需求，容易出现装夹偏移、加工振颤、槽位形位公差超差的问题，这款专用铣削夹具正是针对这类组件的槽加工场景设计，直接安装在立式铣床的工作台T型槽上使用，适配普通立式铣床、小型数控铣的加工工位装夹需求。从结构布局来看，夹具采用分体式模块化设计，底座为整体调质45钢材质，底面经过平磨加工保证平面度在0.02mm以内，底座上预留的四个沉头安装孔可配合T型螺栓直接固定在机床工作台上，安装孔的孔位间距适配多数常规铣床的T型槽间距，无需额外制作过渡连接板即可完成装夹固定。

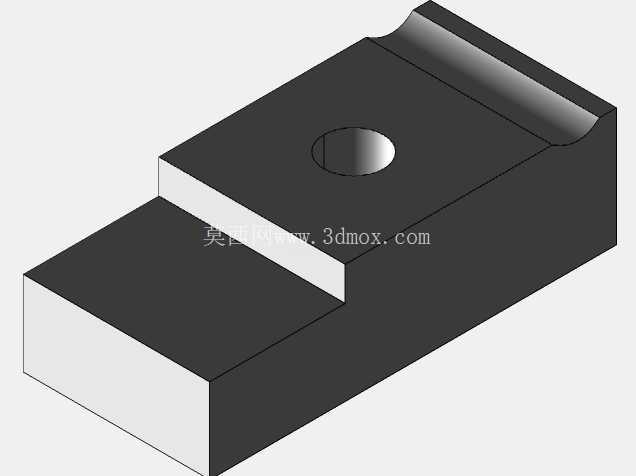

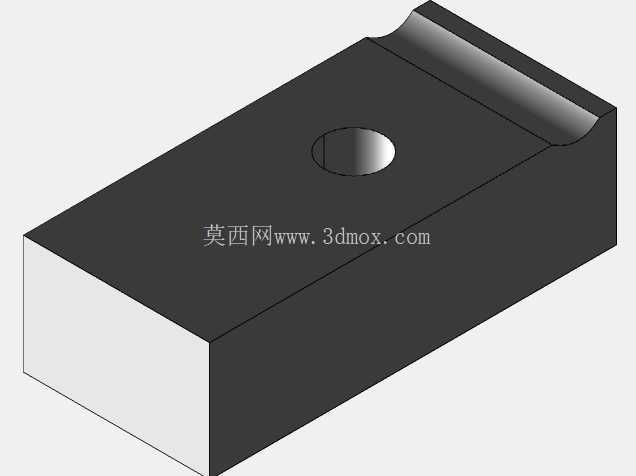

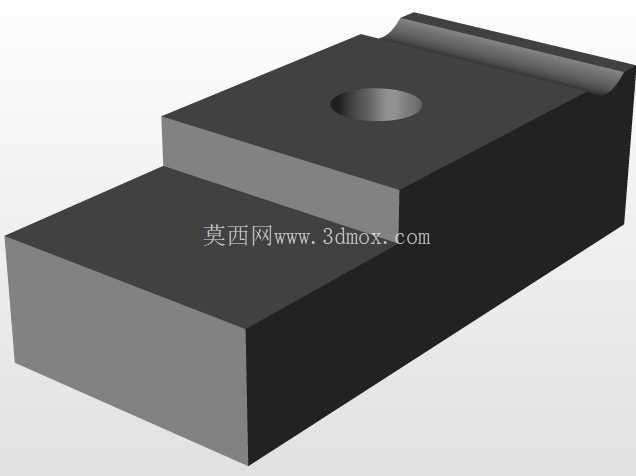

　　底座上的定位结构采用一面两销的经典定位逻辑，其中主定位面为精加工的支撑平面，可贴合工件的基准底面限制三个自由度，两个圆柱定位销分别对应工件上的预制工艺孔，限制剩余的移动与转动自由度，保证工件装夹后的位置重复精度控制在0.03mm以内，满足铣槽工序的位置度要求。压紧单元采用侧压与上压结合的方式，两个可调节的压板组件通过内六角螺栓固定在底座的T型槽内，压板的压头位置可根据工件的实际外形尺寸进行前后调整，压头端面镶嵌有铜质垫片，避免压紧过程中刮伤工件的已加工表面，同时保证压紧力均匀分布，防止工件在铣削受力时出现翘起或位移。

　　夹具上的导向挡块结构专门对应铣槽的走刀路径设置，可在对刀过程中作为快速定位基准，减少操作人员的对刀辅助时间，挡块的工作面经过淬火处理硬度达到HRC45-50，长期使用不会因磕碰出现磨损变形，保证定位基准的可靠性。从安装边界来看，夹具整体的长宽尺寸控制在220mm×160mm范围内，整体高度不超过110mm，不会超出小型铣床的Z轴行程范围，可适配加工行程在300mm以上的立式铣床、数控铣及加工中心使用，装夹工件的最大外形尺寸可覆盖150mm×100mm×80mm的异形结构件，针对电源变压器组件类的壳体类零件铣槽加工尤为适配。

　　在实际加工场景中，使用这款夹具可将单工件的装夹时间从通用台钳的2分钟压缩至30秒以内，同时避免了通用台钳装夹异形件时需要反复打表找正的步骤，加工过程中刀具的切削振颤可通过夹具的刚性底座传导至机床工作台，减少让刀现象，槽宽的尺寸一致性可稳定控制在IT8级精度以内，槽侧面的表面粗糙度可达到Ra1.6以下，无需后续额外的钳工修配工序。设计过程中充分考虑了排屑需求，底座上定位面的周边预留了排屑缺口，铣削产生的铁屑可顺着缺口直接落入机床的排屑槽内，不会在定位面堆积影响后续工件的装夹精度，夹具的所有活动连接部位均预留了润滑注油孔，长期使用时可定期注入润滑油防止螺栓与压板出现锈蚀卡滞，日常维护仅需要清理表面铁屑、检查定位销的磨损情况即可，无需复杂的保养流程。针对不同批次工件的尺寸公差波动，压板的调节行程预留了15mm的调整余量，可适配一定尺寸范围内的同类型工件装夹，无需重新制作夹具，降低了多品种小批量生产的工装投入成本。夹具的所有棱角均做了R2-R3的倒角处理，避免操作人员装夹工件时被锋利边角划伤，符合机械加工车间的安全操作要求。
