紧凑型便携运动影像拍摄设备结构设计

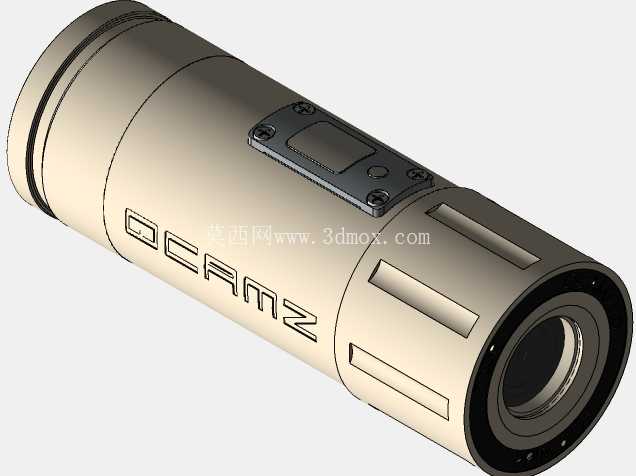

　　这款圆柱形态的便携影像设备，核心定位是户外极限运动场景下的第一视角影像记录，适配骑行、攀岩、潜水、滑雪等存在剧烈震动、空间局促的使用环境，整体结构围绕紧凑便携、抗冲击、易固定的核心需求展开设计。从结构布局来看，设备采用一体化圆柱壳体作为主承载结构，壳体表面做了多道轴向凹槽设计，这些凹槽并非单纯的装饰结构，一方面可以提升圆柱壳体的径向抗形变能力，在设备受到侧面挤压或跌落冲击时，凹槽结构能够分散应力，避免壳体直接压迫内部的PCB板与光学组件；另一方面凹槽也可以作为绑带、固定卡扣的定位槽，用户在使用配套绑带将设备固定在头盔、车把、运动装备上时，绑带可以嵌入凹槽内，避免设备在剧烈晃动中出现滑移、偏转，保证拍摄视角的稳定性。

　　设备前端为光学镜头组件安装位，镜头外圈做了加厚的金属防护圈设计，防护圈略突出于镜头最外端面，当设备前端发生磕碰或正面跌落时，防护圈会先接触碰撞面，避免镜头镜片直接受冲击碎裂，同时防护圈与主壳体之间采用螺纹连接结构，方便后续更换不同视角的镜头配件，或是加装防水壳、滤镜等外接附件。壳体侧面设置了内嵌式的操作按键区域，按键面板通过四颗螺丝固定在壳体预设的沉台位上，按键表面略低于壳体外表面，这种设计可以避免设备在收纳、携带过程中误触按键，同时沉台结构也能为按键面板的密封胶圈预留安装空间，配合胶圈可以实现基础的生活防水能力，应对日常使用中的泼溅、雨天拍摄需求。从内部空间排布来看，圆柱壳体的中段为电池仓与核心电路板安装位，靠近镜头端预留了图像传感器的安装基准面，基准面与镜头安装端面做了同轴度公差约束，保证光轴与壳体轴线重合，避免出现画面边缘成像模糊、视角偏移的问题；尾部预留了数据接口与充电触点的安装位，接口处同样做了密封挡边设计，减少灰尘、水汽进入设备内部的概率。设备的整体外径控制在适配常规运动相机固定支架的尺寸范围内，长度方向做了压缩优化，在容纳1080P级别摄像模组、大容量锂电池与存储模块的前提下，尽可能缩短整体长度，降低设备安装后的突出量，减少运动过程中设备被外物剐蹭、勾挂的风险。

　　壳体表面的品牌标识采用凹陷蚀刻工艺制作，不会因为长期摩擦、剐蹭出现标识脱落的问题，同时蚀刻的凹槽也能在一定程度上增加手持时的摩擦力，用户单手握持设备进行手持拍摄时，手指可以贴合在凹槽与标识位置，提升握持稳定性。在结构强度设计上，主壳体选用轻量化的铝合金材质加工，兼顾重量控制与结构强度，相比塑料壳体拥有更好的散热能力，长时间录制视频时，壳体可以作为散热结构将内部芯片产生的热量导出，避免设备因为过热出现录制中断、降频的问题；内部的电路板固定位设置了多处减震胶垫安装槽，胶垫可以吸收运动过程中的高频震动，避免震动导致图像传感器出现画面抖动、电路板接插件松脱的问题。

　　设备的端盖与主壳体之间采用旋转卡扣式连接，相比螺纹连接拥有更快的拆装速度，用户需要更换电池、插拔存储卡时，只需要旋转端盖即可打开，不需要借助额外工具，卡扣位置同样设置了密封胶条，保证闭合后的防水防尘能力。从安装适配性来看，设备底部预留了通用的运动相机连接螺孔，可以直接适配市面上绝大多数的运动相机支架、云台、自拍杆等配件，不需要额外加装转换底座，降低用户的配件采购成本；圆柱形态的设计也让设备可以适配更多异形安装位，比如管状的车把、头盔侧面的弧形安装面，相比方块形态的运动相机拥有更好的安装适配性，在一些空间狭窄的安装位置，圆柱形态不会出现棱角干涉的问题。在细节设计上，按键的触发行程做了优化，用户佩戴骑行手套、防水手套时也可以准确按压按键，不需要脱下手套操作；镜头防护圈的端面做了倒角处理，避免尖锐棱角划伤用户或是刮坏其他收纳的物品；壳体表面做了哑光阳极氧化处理，不容易残留指纹与划痕，长期使用后依然能保持较好的外观状态。
