攀岩岩壁固定用六角连接构件

在自然岩壁攀岩、人工攀岩墙搭建的户外及场馆场景中，这类六角形固定构件是保障攀爬安全的核心受力部件，区别于普通膨胀螺栓类锚点，该构件采用一体化中空六角结构设计，能够在岩壁安装面形成更大的受力接触面积，分散攀爬过程中动态载荷带来的局部应力，避免岩壁局部受力碎裂导致锚点失效。从实际使用场景来看，这类构件既可以适配天然岩壁的不规则安装面，通过六角结构的多平面贴合特性，在岩壁钻孔后调整安装角度，抵消岩壁表面不平整带来的安装间隙，也可用于人工攀岩墙的模块化岩点固定，中空内腔可容纳岩点连接螺杆的尾部余量，避免螺杆外露剐蹭攀爬者肢体。

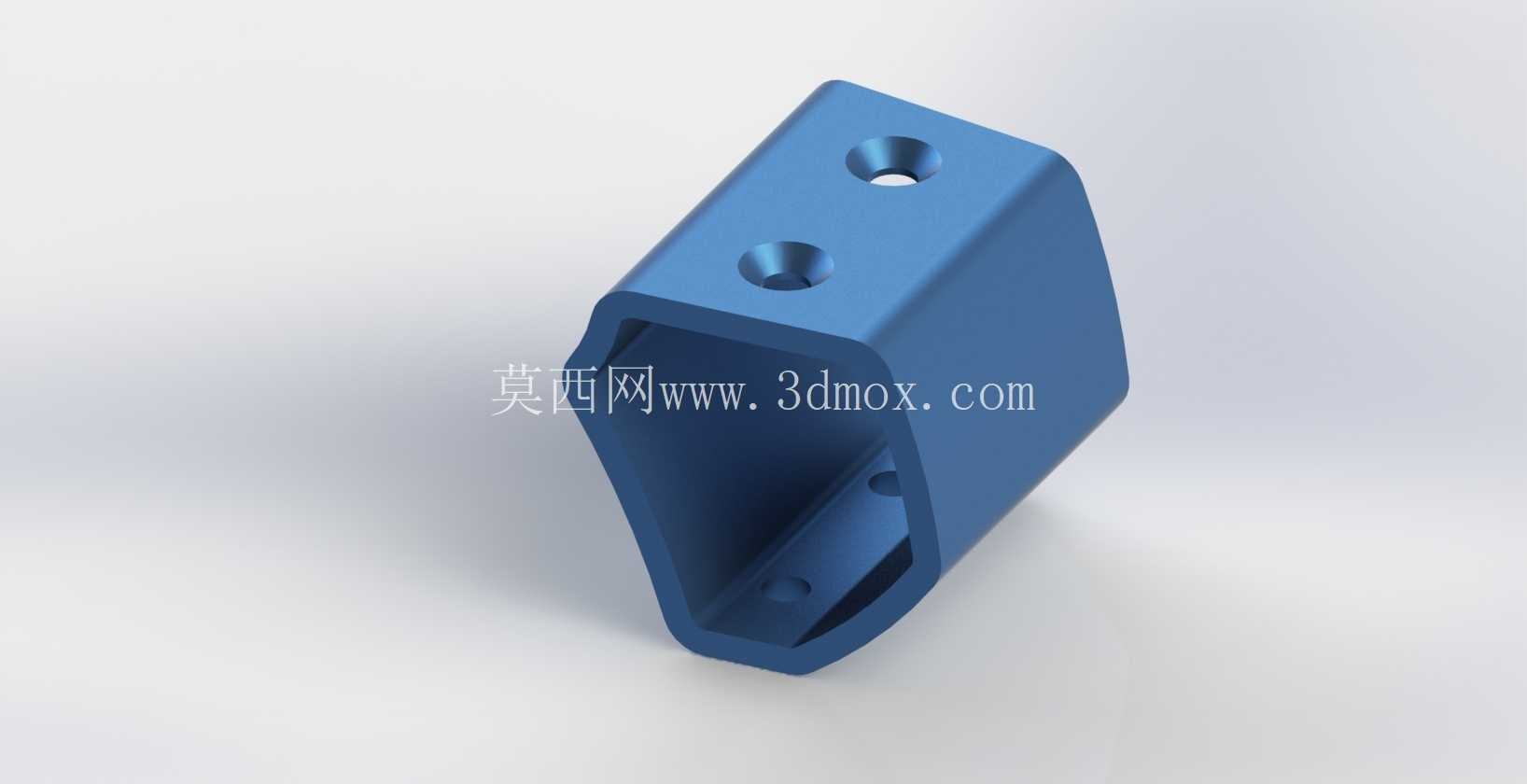

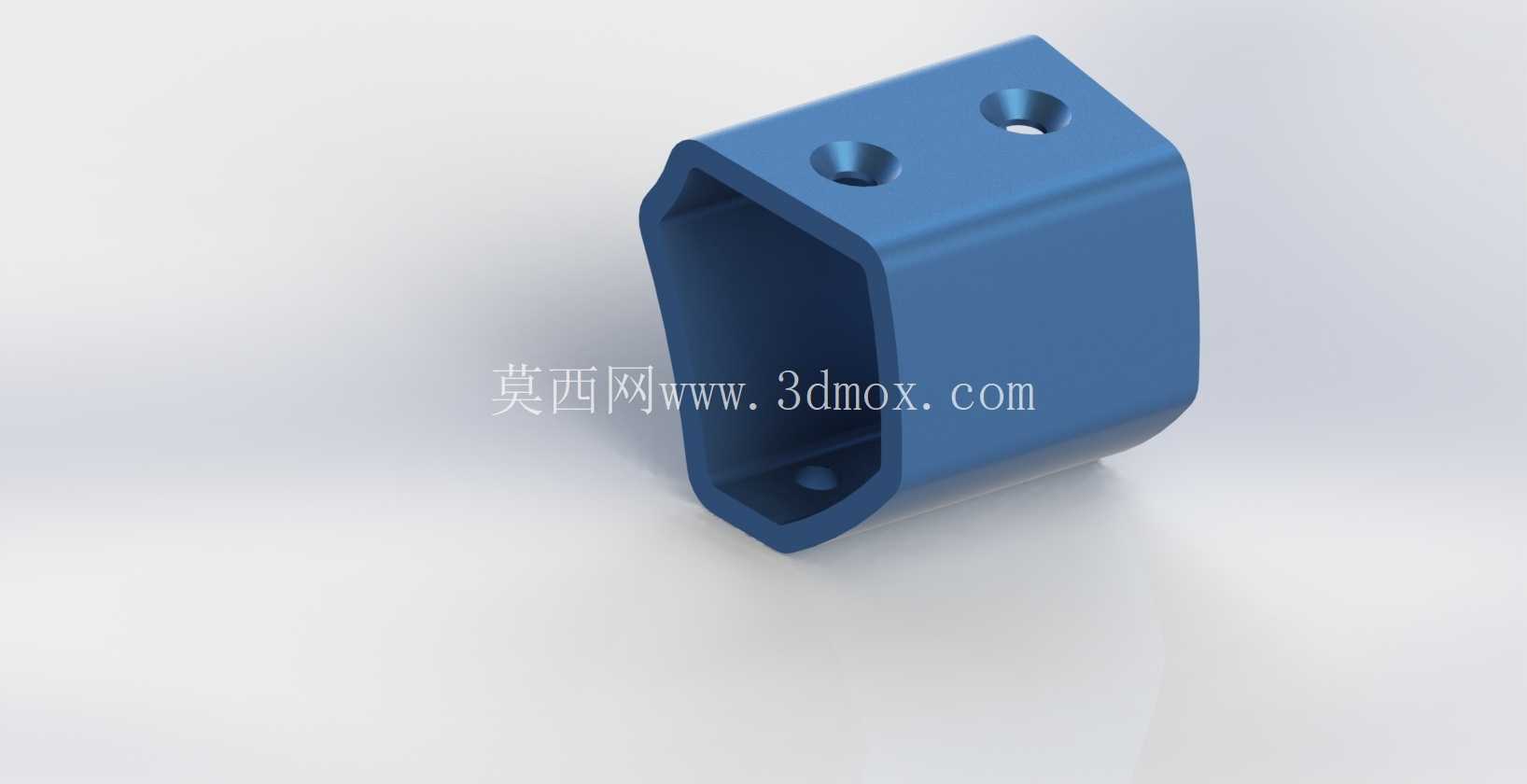

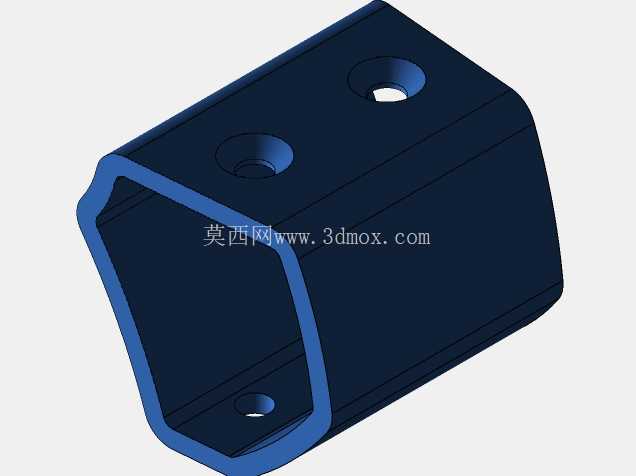

从功能特性上看，构件顶面设置的两个同轴安装孔，采用沉孔设计，安装后螺栓头部可完全没入构件平面内，不会出现凸起剐蹭安全绳或攀爬者衣物的问题，两个孔位的间距经过受力校核，能够在单孔受力时通过另一孔位分担横向剪切力，避免单螺栓受剪断裂的风险。构件整体采用变截面中空结构，靠近岩壁的安装端壁厚大于外侧受力端，既保证了与岩壁贴合部位的抗压强度，避免安装拧紧时构件端部被压溃变形，又通过中空设计降低了整体自重，减少高空作业时的携带负重。

设计过程中首先需要明确安装边界条件：人工攀岩墙场景下，安装基板多为18mm厚多层胶合板或20mm厚钢结构面板，构件安装端的平面尺寸需覆盖至少两倍钻孔直径的接触范围，避免拧紧螺栓时压溃板材；天然岩壁场景下，钻孔深度通常为80-100mm，构件的中空内腔深度需匹配膨胀螺栓的尾部膨胀段长度，确保螺栓膨胀后受力段完全处于岩壁内部，而非构件空腔内。外形尺寸上，构件整体长度控制在65mm左右，六角对边尺寸为42mm，这个尺寸既能够保证成年男性单手握持安装操作，又不会因为体积过大占用过多岩壁安装空间，避免相邻岩点安装时出现位置干涉。

结构细节上，构件外侧的六角棱边全部做了R2圆角处理，避免攀爬过程中肢体磕碰造成划伤，内腔的转角处采用R3圆角过渡，减少注塑或金属压铸过程中的应力集中问题，提升构件整体的抗冲击性能。安装时，首先在岩壁或岩板上标记对应孔位，使用直径12mm的冲击钻钻孔，清孔后将膨胀螺栓穿过构件顶面的沉孔置入钻孔内，拧紧螺母使螺栓尾部膨胀锁紧岩壁，此时构件的安装端面会完全贴合岩壁表面，六角结构的六个平面可作为后续岩点安装的定位基准，岩点的连接螺杆可直接旋入构件的中空内腔，或通过构件侧面预留的定位孔穿入销钉固定岩点角度，避免攀爬过程中岩点转动移位。

不同于普通的平面固定垫片，这类六角构件的侧面带有1:12的拔模斜度，既方便生产过程中的脱模操作，也能够在安装时起到导向作用，当岩壁钻孔存在轻微角度偏差时，斜度面可自适应贴合岩壁表面，无需额外打磨修正安装面。构件的壁厚从安装端的5mm渐变到外侧端的3mm，通过有限元受力分析验证，在15kN的静态拉力载荷下，构件最大变形量不超过0.2mm，完全满足攀岩锚点12kN的安全载荷要求，同时在8kN的横向剪切载荷下，孔位周边不会出现开裂变形问题。在实际场馆运维中，这类六角构件可作为通用锚点底座，后期更换不同造型的岩点时无需重新钻孔，只需拆卸岩点连接螺杆即可更换，大幅降低人工攀岩墙的改造成本，天然岩壁开发中，这类构件可重复使用，拆卸后不会在岩壁上留下过大的钻孔痕迹，减少对自然岩壁的破坏。
