家用小型果酒压榨结构设计方案

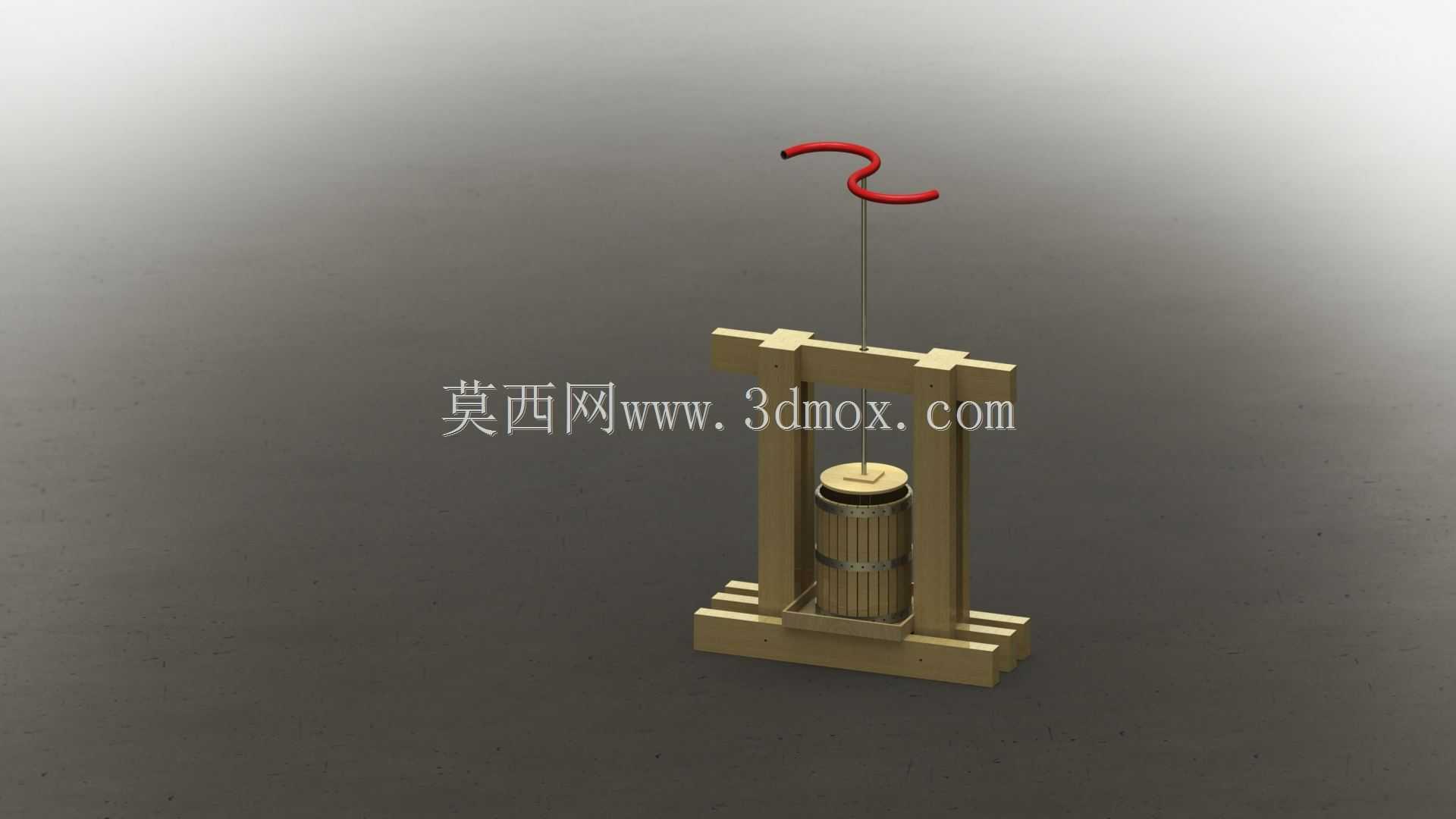

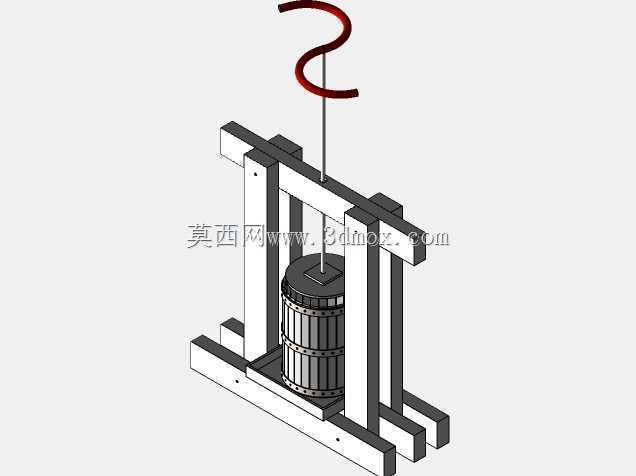

　　这套手动压榨结构主要面向家庭自酿果酒、鲜榨果蔬汁的小规模加工场景，区别于工业级大型压榨设备的高产能设计，整体结构围绕小批量处理、操作便捷、易清洁维护的核心需求搭建，适配家庭作坊、小型农庄自酿果酒的使用场景，单次处理量可满足10-15斤鲜果的压榨需求，无需外接动力源，完全依靠手动施力配合螺旋传动结构完成压榨作业，对使用场地的水电配套没有要求，哪怕是户外临时加工场景也能正常使用。从功能实现逻辑来看，整套结构分为支撑框架、施压机构、盛料滤筒三个核心模块，支撑框架采用双侧立式木方搭配上下横梁的榫卯拼接结构，底部设置加宽的落地支撑脚，增大与放置台面的接触面积，避免压榨过程中设备出现侧翻、滑移的问题，框架整体高度控制在800mm以内，

　　横向宽度控制在450mm，纵向深度控制在400mm，日常不用时可以直接放置在厨房操作台下方的储物柜中，不会占用过多的家居储物空间。施压机构采用丝杠传动搭配顶部旋转施力臂的结构，丝杠直径选取20mm的梯形丝杠，导程设置为5mm，既可以保证手动旋转时的施力效率，又能实现压榨过程中的压力自锁，不会因为果料的反弹力出现压盘回退的问题，顶部的S形施力臂长度设置为250mm，根据杠杆力矩计算，普通人单手施加15kg的力就可以在压盘位置产生超过300kg的压榨压力，完全满足苹果、葡萄、梨等硬质鲜果的出汁压力需求，压盘采用带径向导流槽的圆形结构，直径比盛料滤筒内径小2mm，既可以保证压盘顺利进入滤筒施压，又能避免果料残渣从压盘与滤筒的间隙中溢出。

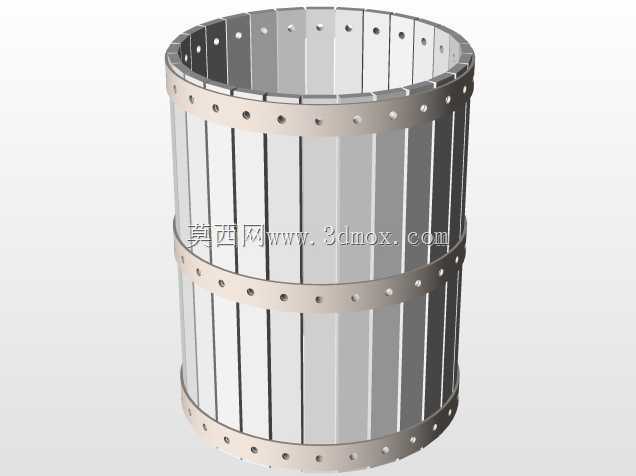

　　盛料滤筒采用带密集滤孔的食品级不锈钢材质，滤孔直径设置为3mm，孔间距保持8mm均匀排布，既可以保证果汁顺利流出，又能阻挡果渣进入收集容器，滤筒底部设置可拆卸的承托底板，压榨完成后可以直接将底板拆下，倒出压实的果渣，清洁时可以直接用水冲洗整个滤筒，不存在清洁死角。设计过程中特意规避了传统小型压榨设备的常见问题，比如传统设备施压时容易出现框架变形的问题，这套结构的上下横梁与立式支撑的连接位置设置了嵌入式的榫头配合金属销钉加固，在最大压榨力下框架的形变量控制在0.2mm以内，不会出现丝杠卡滞、框架开裂的问题；另外针对传统设备压盘施压时容易偏斜的问题，在压盘上方设置了与丝杠同轴的导向套，导向套与上横梁的导向孔配合，

　　保证压盘始终沿垂直方向上下移动，不会出现单侧施压导致果料受力不均、出汁率低的问题。安装使用时，只需要将设备放置在水平的硬质台面上，将提前破碎好的果料装入滤筒内，铺好过滤布袋后放入压盘，转动顶部的S形施力臂逐步施压即可，施压过程不需要持续加力，每次转动施力臂1/4圈后停留10-15秒，待果汁充分流出后再继续施压，避免一次性压力过大导致滤孔被果渣堵塞，影响出汁效率。整套结构的所有与食材接触的部件都可以快速拆解，不需要专用工具，手动即可完成拆装，日常使用后的清洁、维护都十分便捷，框架部分如果采用实木材质制作，表面涂抹食品级木蜡油，既可以防止果汁渗透导致木材发霉，又能提升整体的外观质感，适配家庭场景的使用审美。相比市面上常见的小型电动榨汁设备，这套压榨结构的挤压力度更大，能够充分榨取果料中的汁液，出汁率比普通离心式榨汁机高15%-20%，而且压榨过程中不会破坏果料的纤维结构，榨出的果汁氧化程度更低，更适合果酒发酵的原料处理需求，同时没有电动设备的噪音问题，使用过程不会产生多余的能耗，长期使用的维护成本几乎为零。
