渔线轮内部齿轮箱传动结构设计

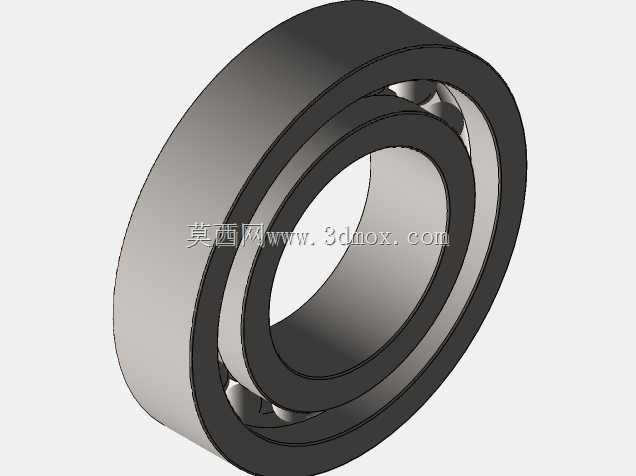

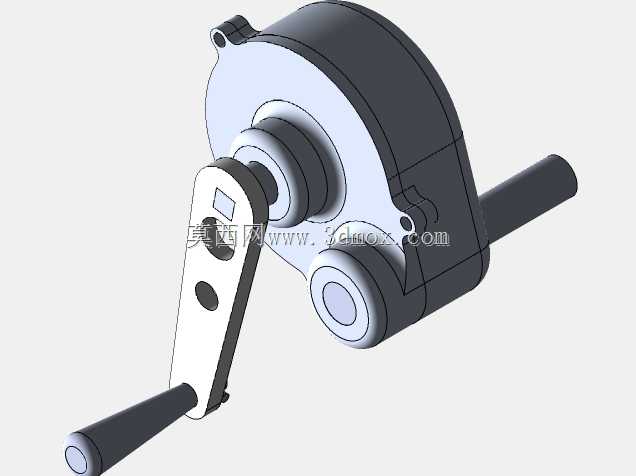

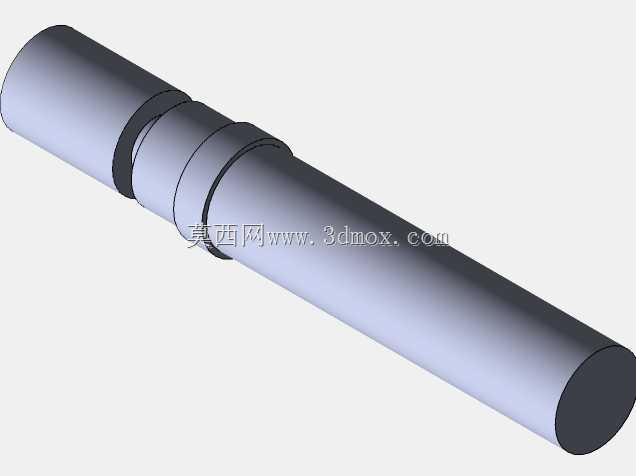

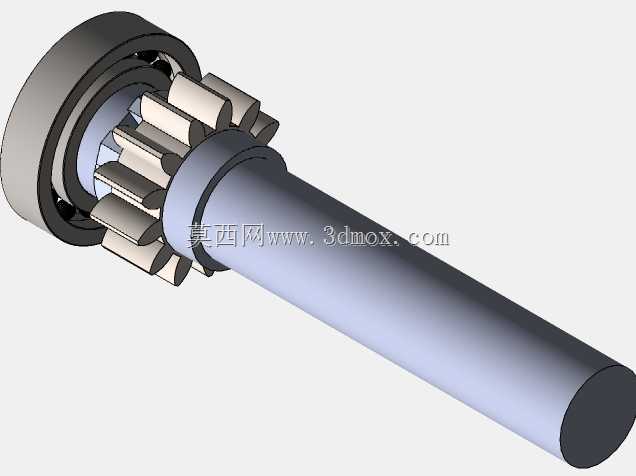

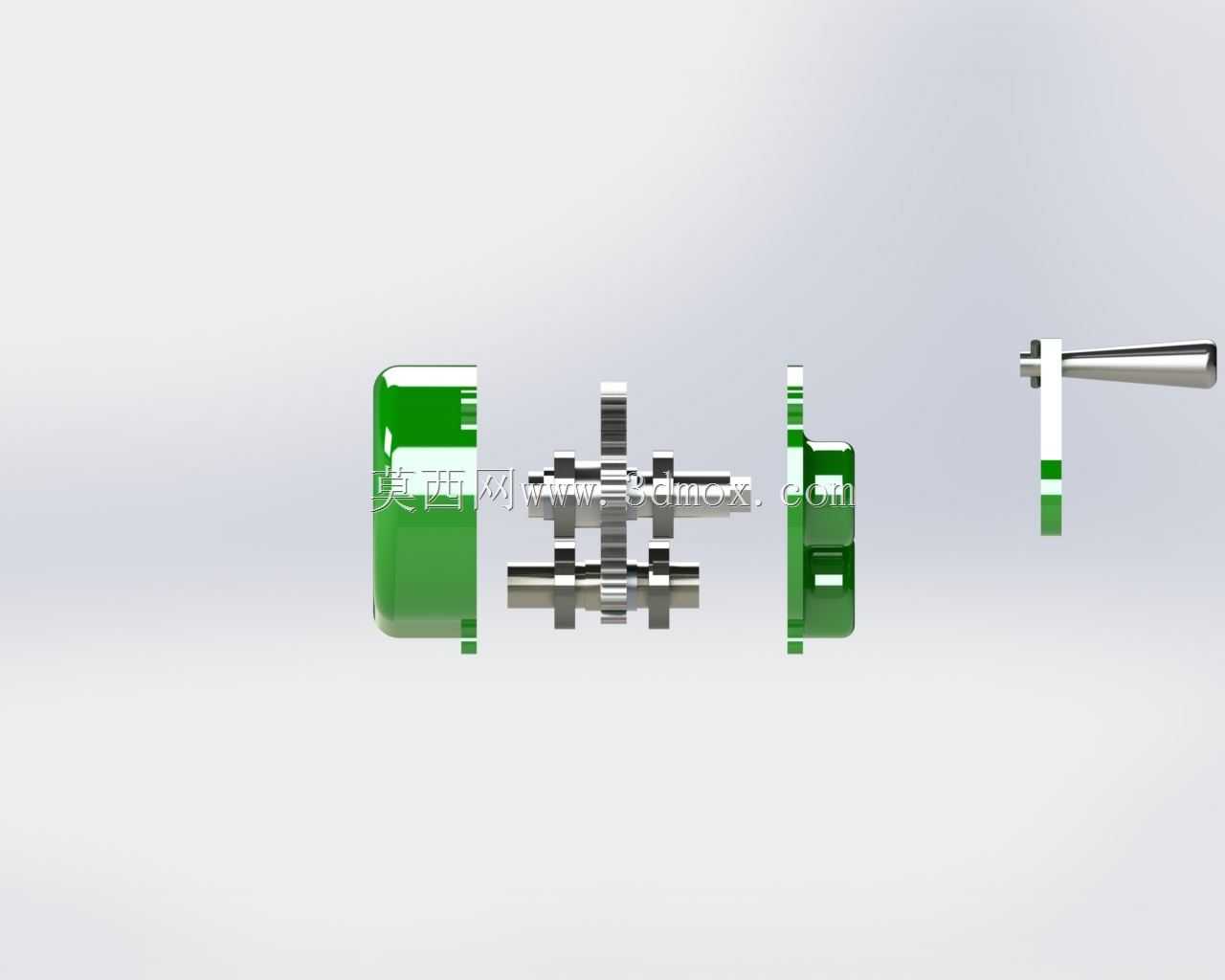

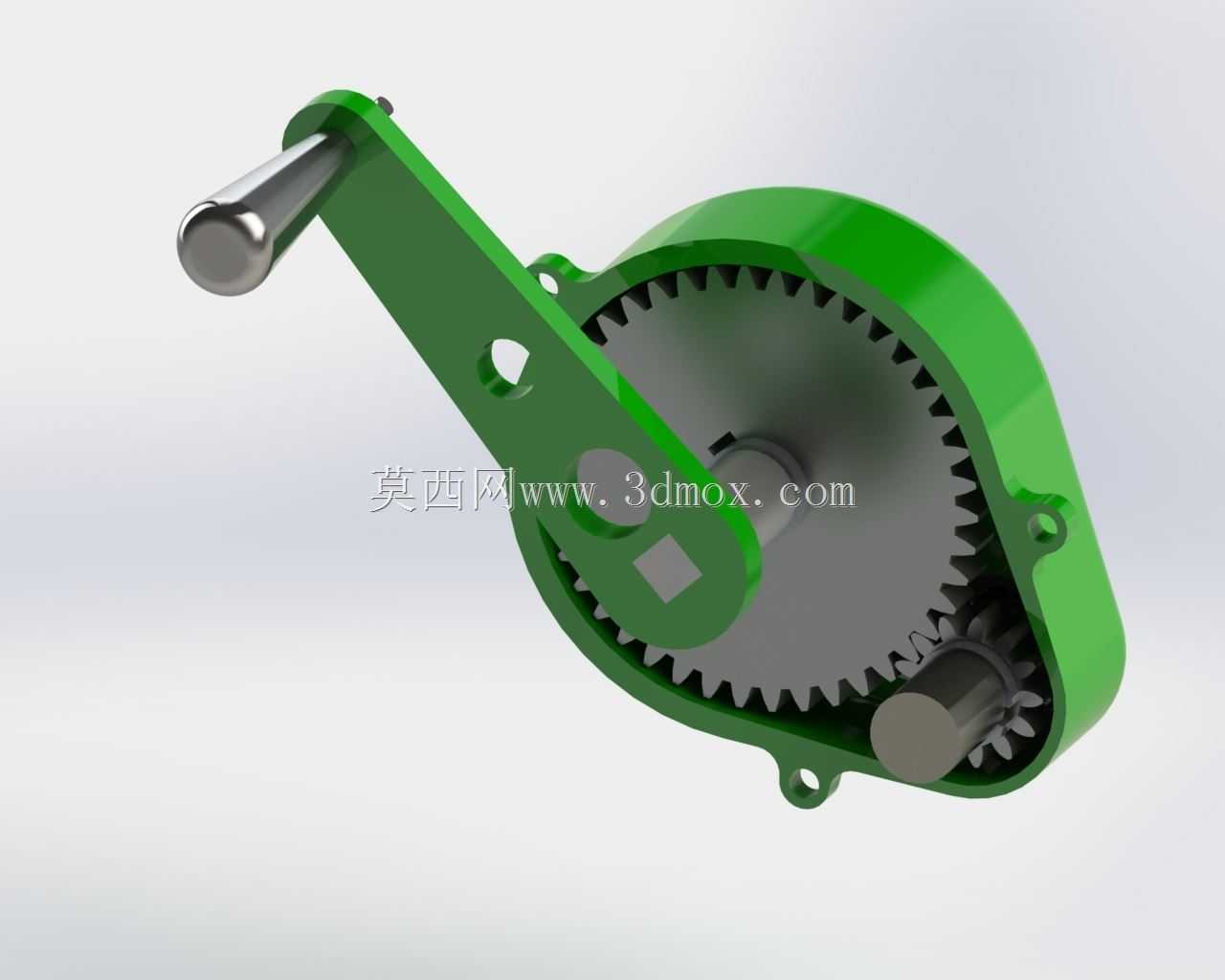

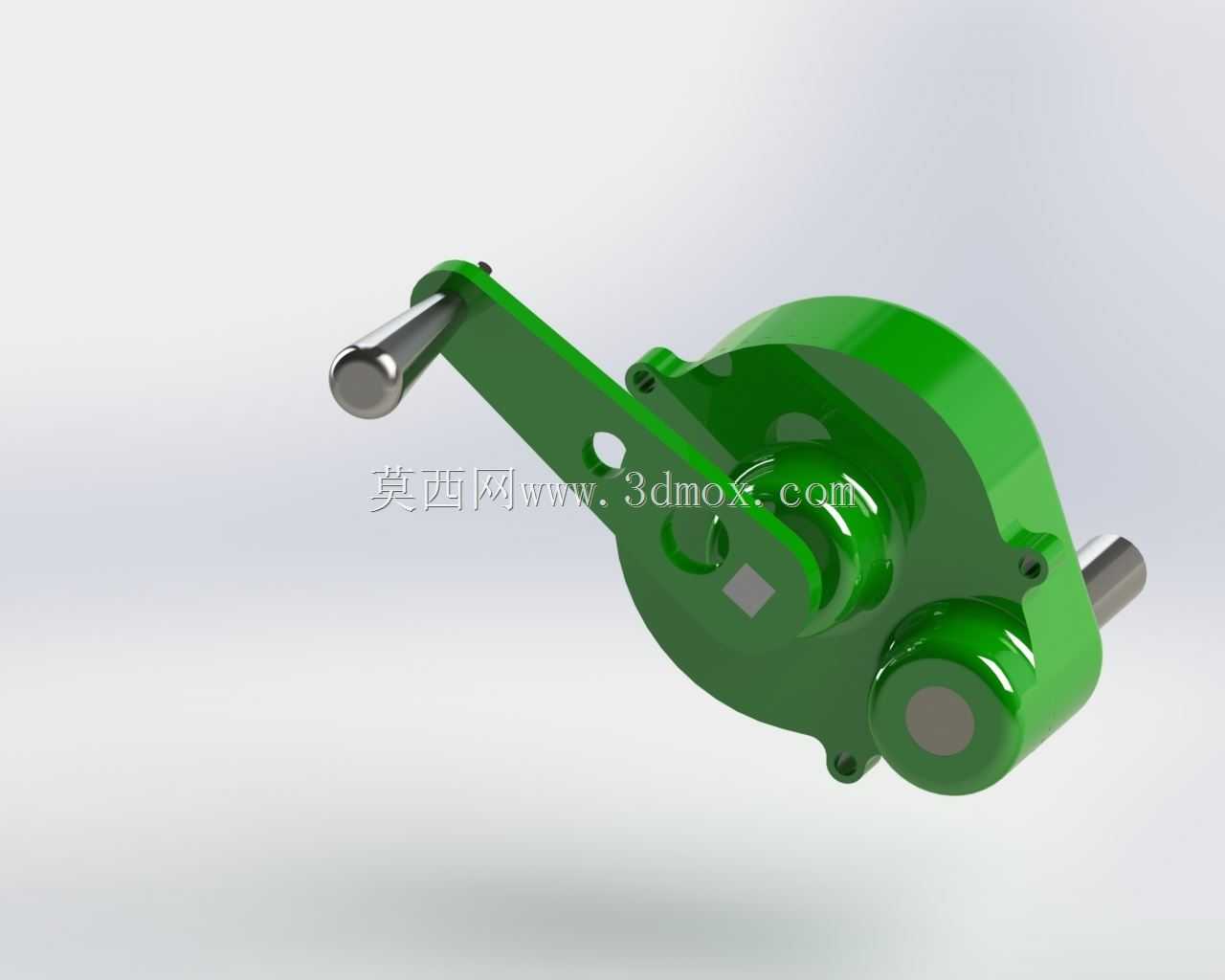

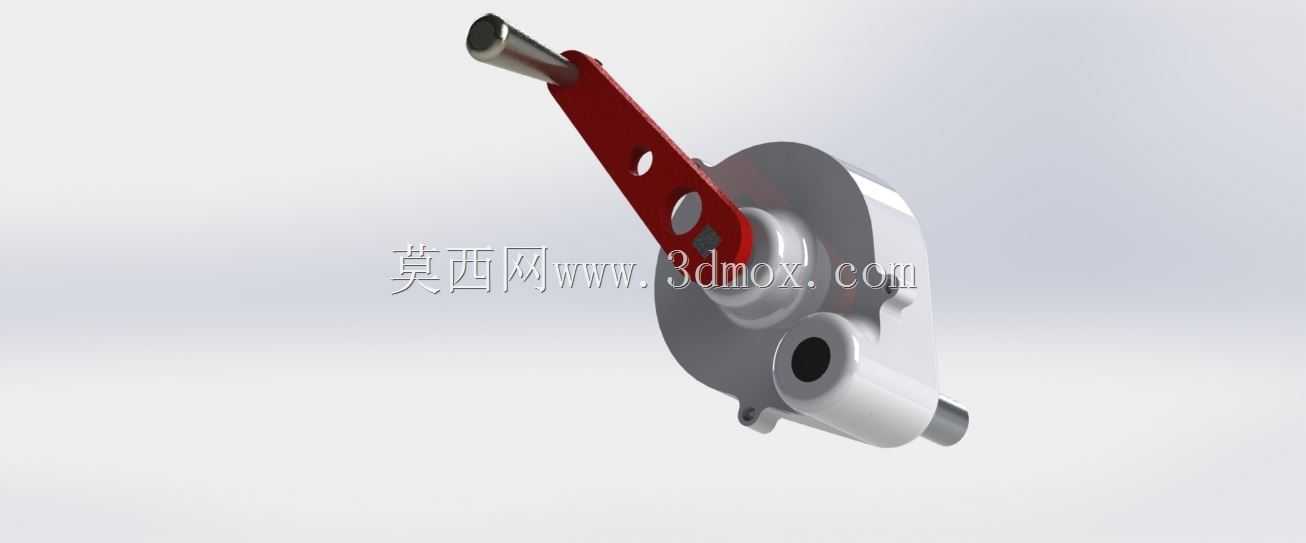

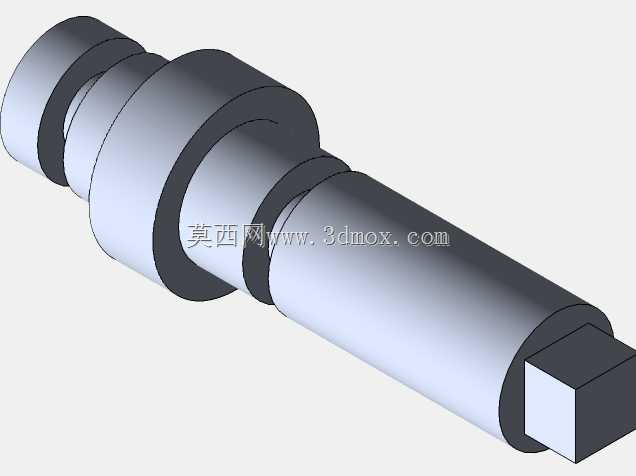

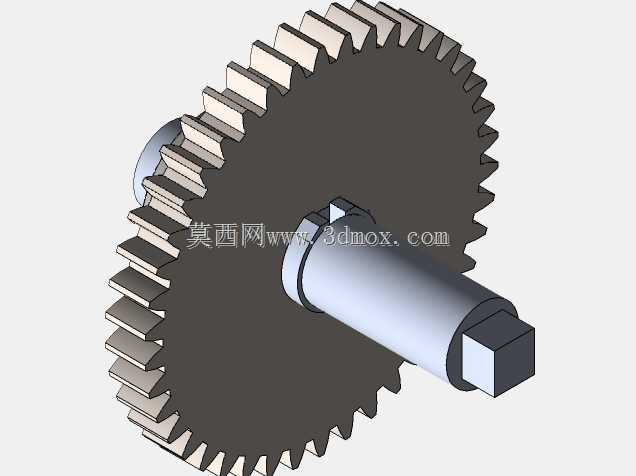

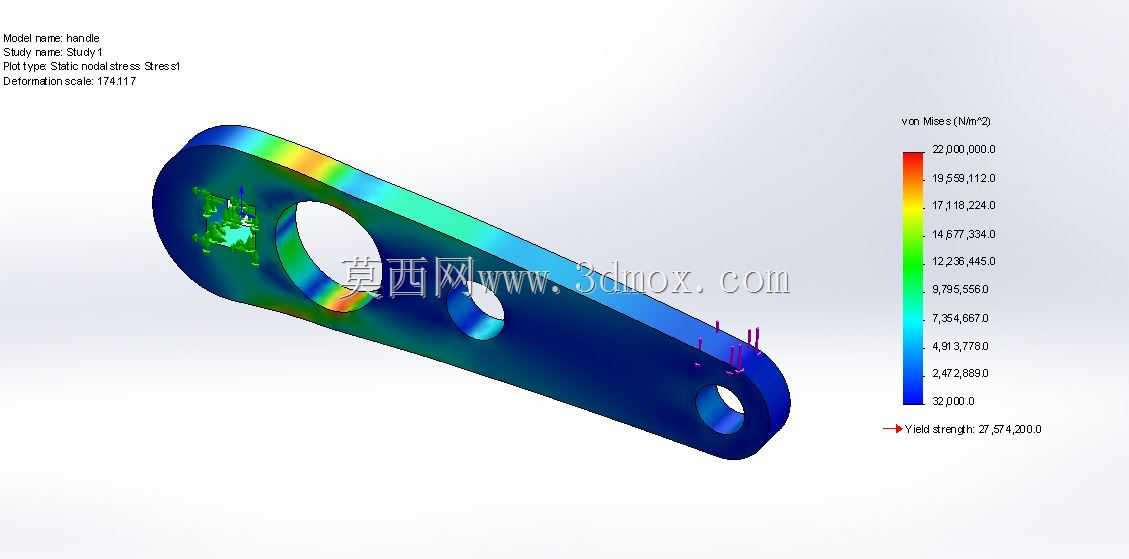

在户外垂钓装备的结构设计领域，渔线轮的内部传动系统直接决定了收线顺滑度、卸力稳定性与长期使用的耐用性，这套齿轮箱结构作为渔线轮的核心传动单元，主要适配纺车式渔线轮的内部装配需求，承担着将摇臂输入的旋转力矩传递至线杯、实现转速比转换与扭矩输出的核心作用。从实际使用场景来看，该结构需要承受垂钓过程中鱼线拉扯带来的交变冲击载荷，同时要满足频繁正反转切换下的传动精度，避免出现齿隙过大导致的收线卡顿、晃动感，因此在设计阶段首先对传动齿轮的啮合参数做了匹配优化，各级传动齿轮的模数选择兼顾了结构紧凑性与齿面接触强度，避免小模数齿轮在大拉力下出现断齿问题，同时控制齿轮组的整体排布尺寸，适配渔线轮外壳的内部安装边界，确保左右半壳合模后所有传动部件无干涉，摇臂转动时无额外摩擦阻力。建模过程中先从核心的传动轴定位开始，先确定输入轴、中间传动轴与输出轴的相对位置，保证各轴的同轴度与轴间距离符合齿轮啮合的中心距要求，轴段上的卡槽、定位台阶尺寸与配套的轴承、卡簧位置一一对应，避免装配时出现轴向窜动。齿轮部分采用参数化建模方式，先绘制齿廓渐开线曲线，通过拉伸、阵列完成单个齿轮的实体建模，再根据传动比要求匹配各级齿轮的齿数，装配时通过齿轮配合约束模拟实际啮合状态，验证传动过程中是否存在齿面干涉、传动死点的问题。两侧的端盖结构除了起到壳体密封、支撑传动轴的作用外，还预留了与渔线轮外壳连接的卡扣定位位，安装时可直接卡入外壳对应的卡槽内，不需要额外设计复杂的连接结构，兼顾装配效率与结构稳定性。线杯连接端的输出轴做了扁位结构设计，与线杯的安装孔配合时可传递更大扭矩，避免大拉力下出现轴与线杯之间的打滑问题。整个结构的外形尺寸完全适配常规中型渔线轮的内部空间，所有传动部件的运动包络都在壳体边界范围内，不会出现转动时剐蹭外壳内壁的问题。建模完成后通过干涉检查逐一验证各部件在全行程转动下的位置关系，调整了部分齿轮的齿宽参数，在保证强度的前提下尽可能压缩轴向尺寸，让整体结构更紧凑，减轻渔线轮的整体重量，提升手持垂钓时的握持手感。
