公路自行车整车结构三维设计成果

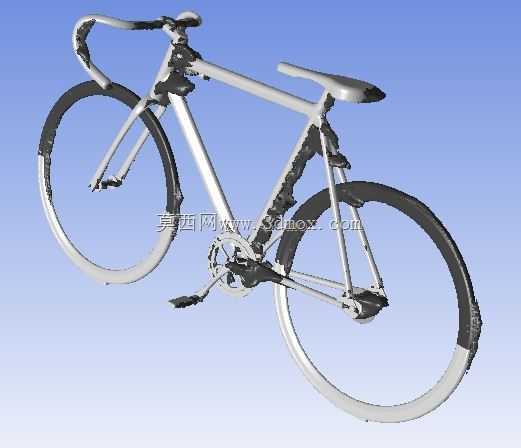

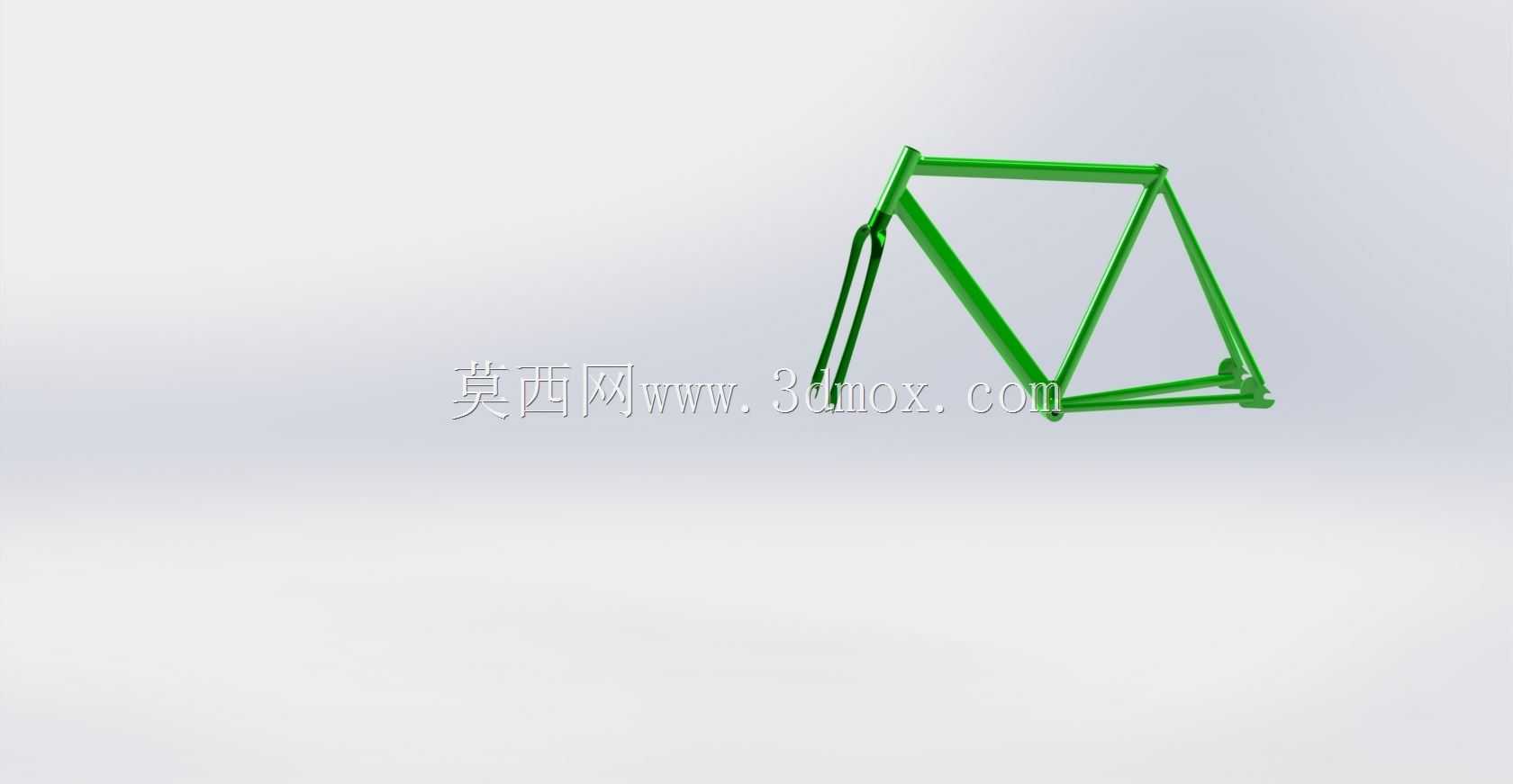

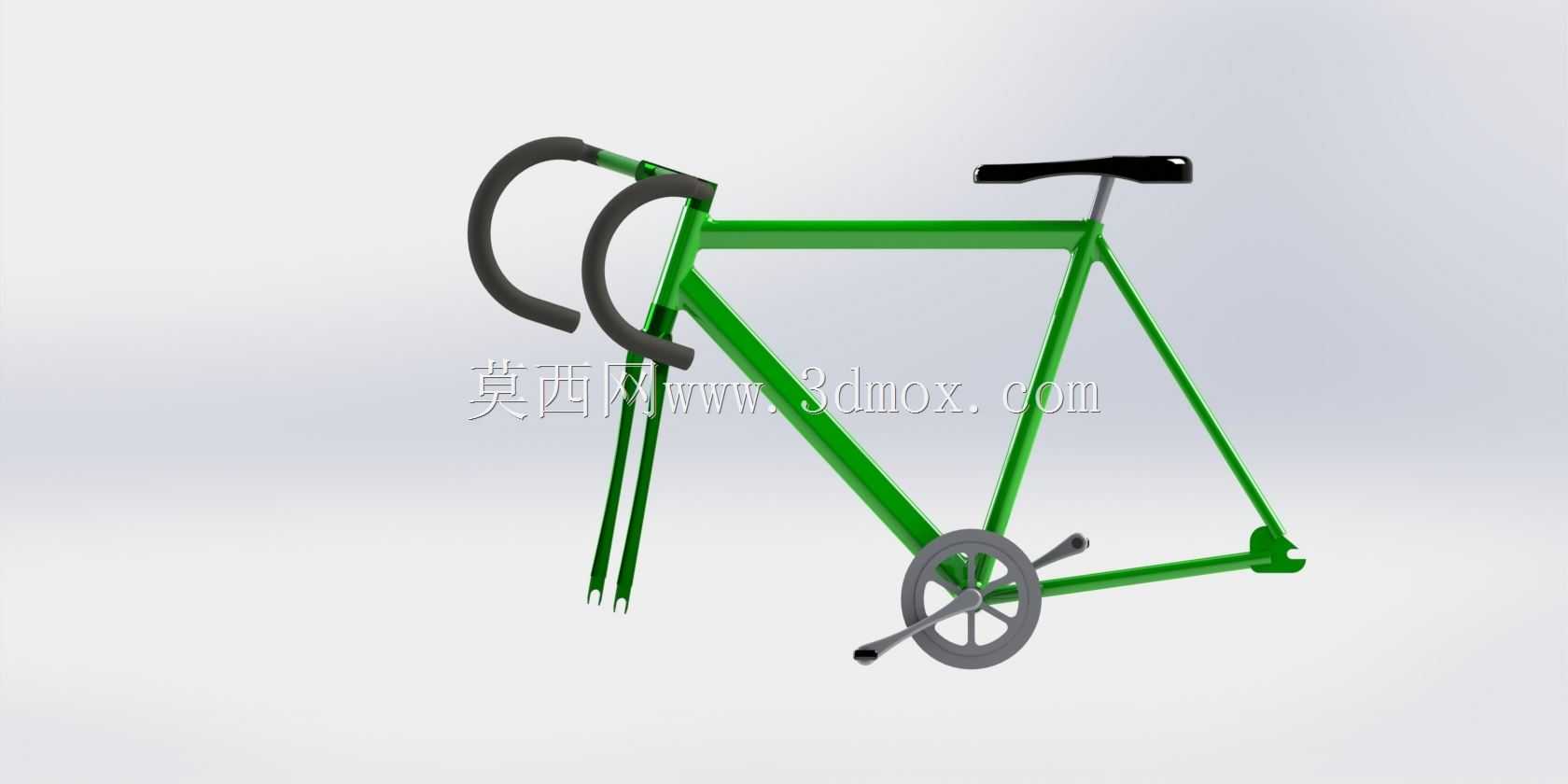

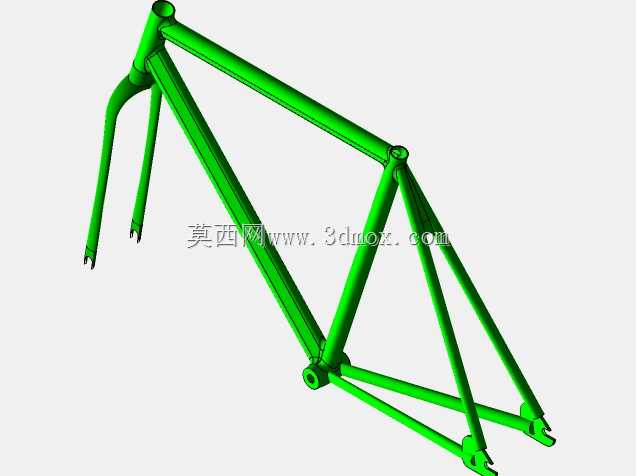

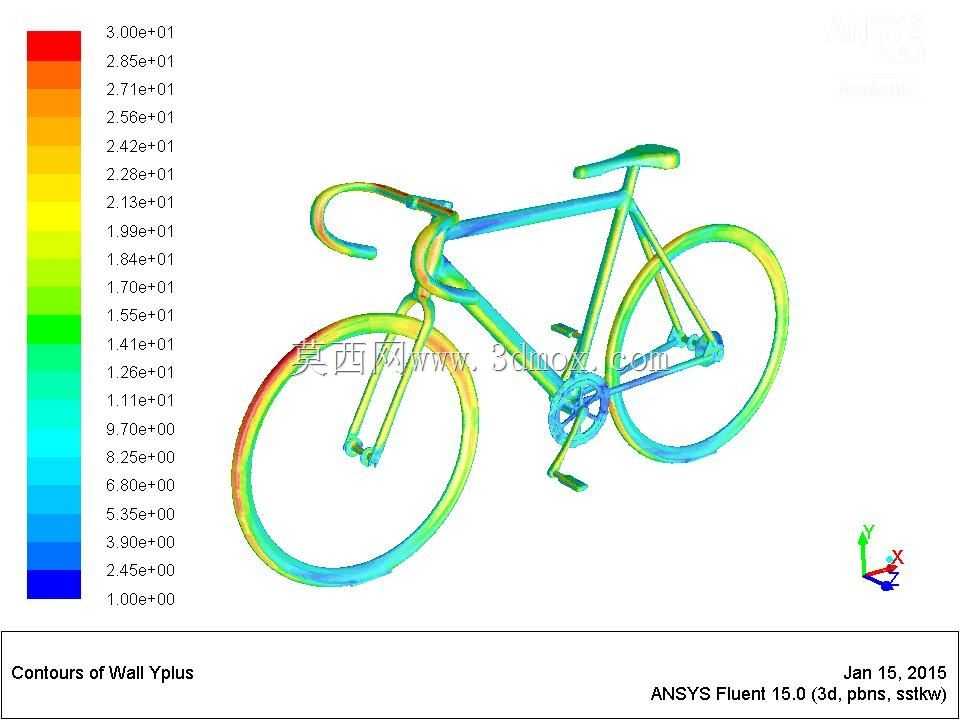

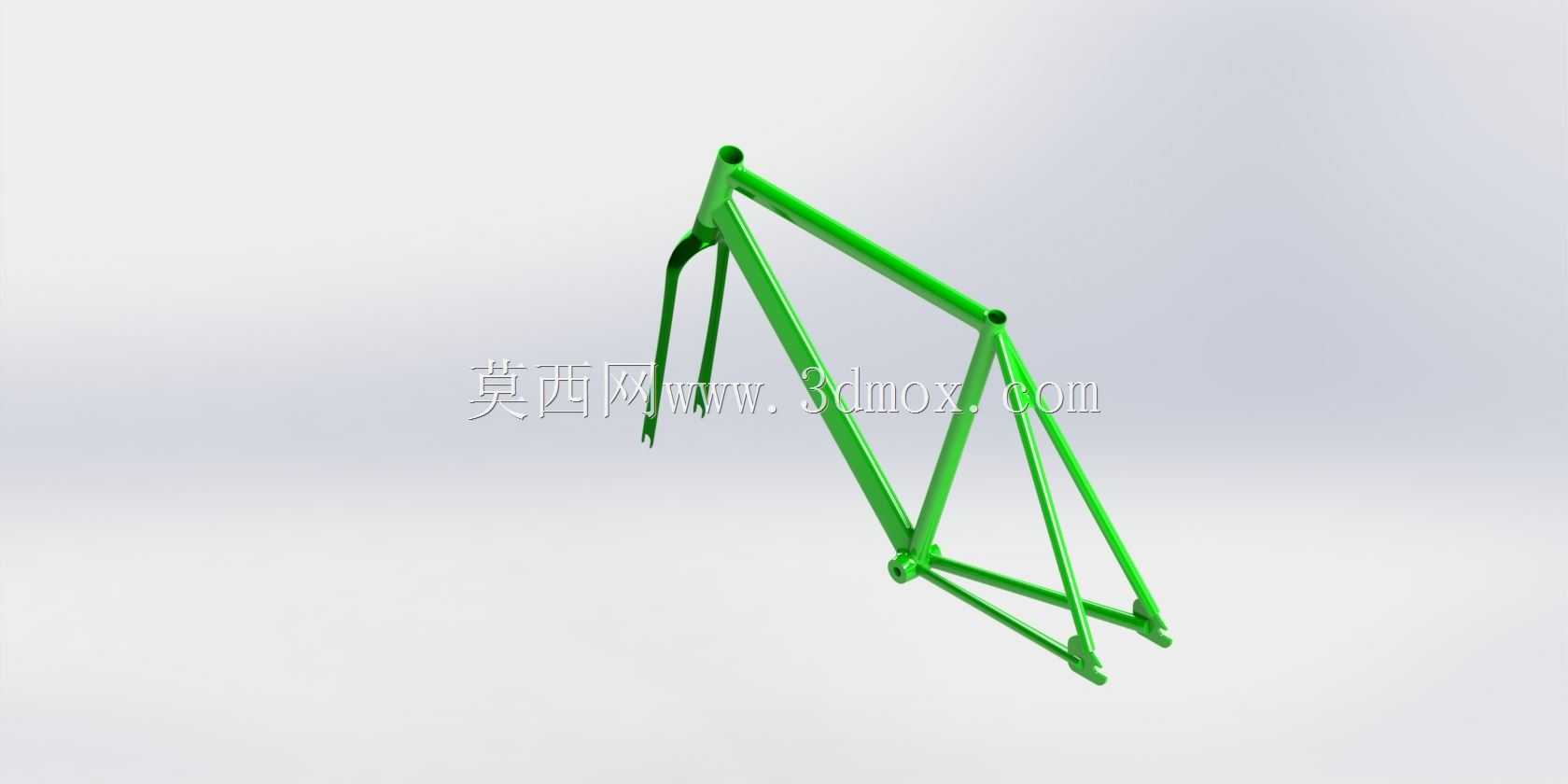

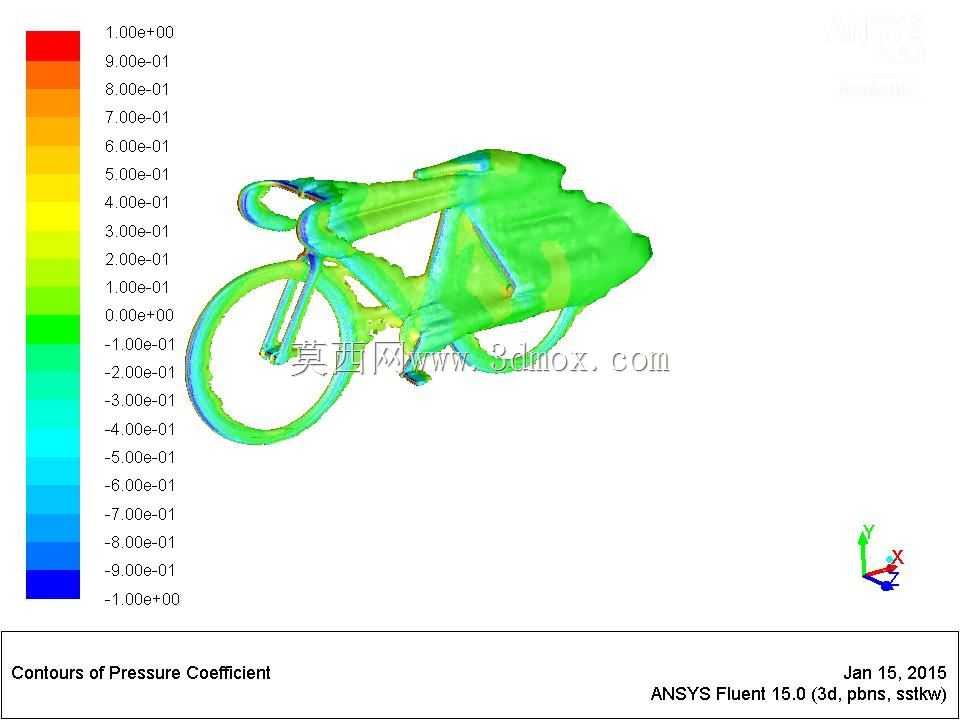

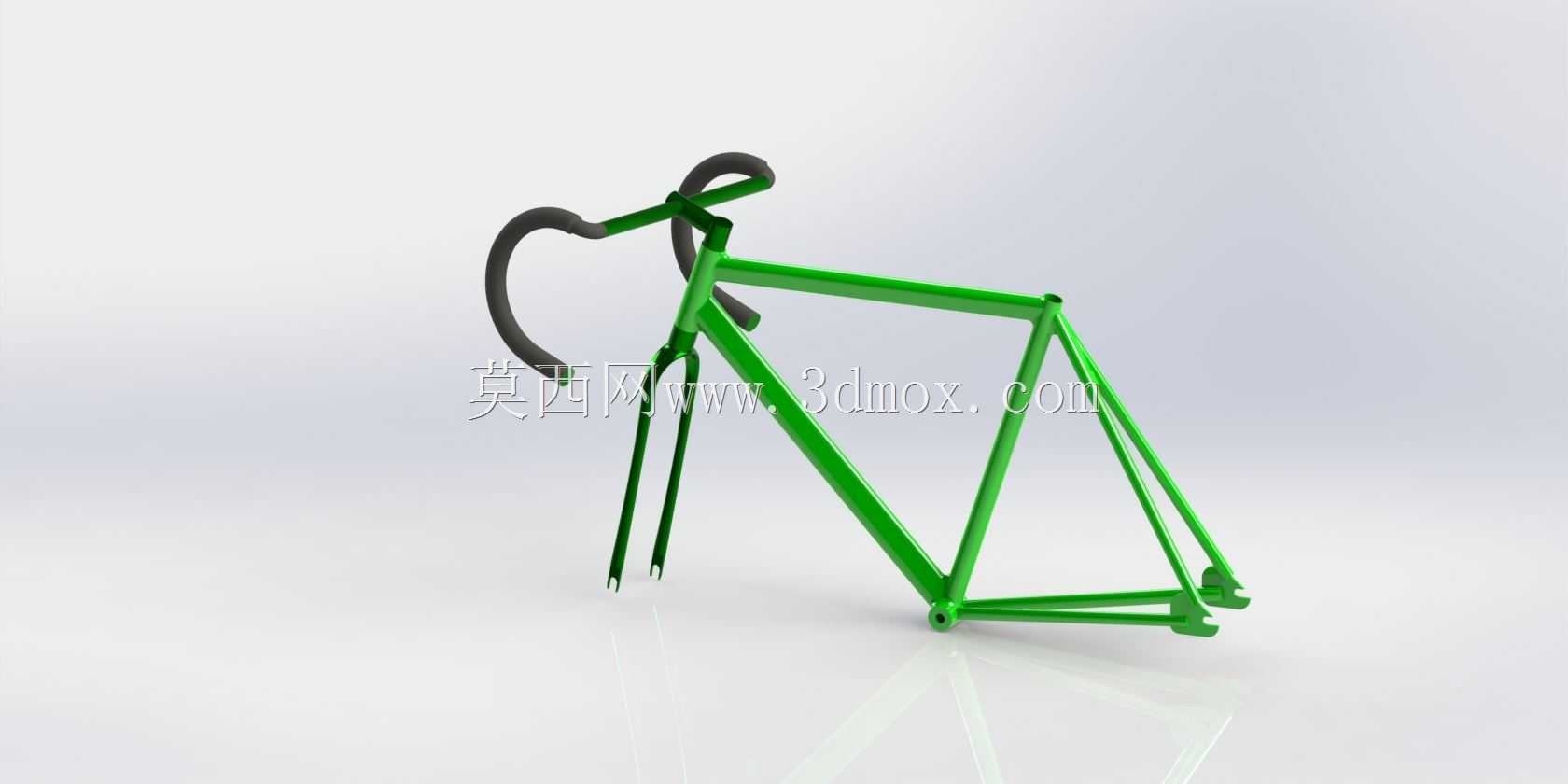

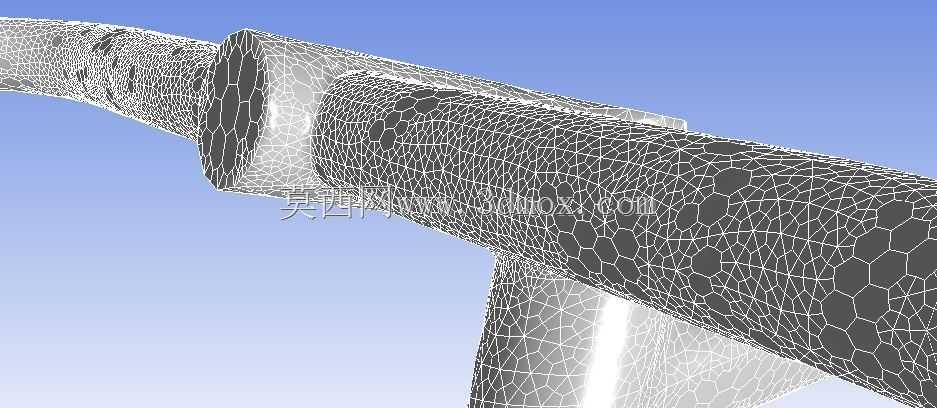

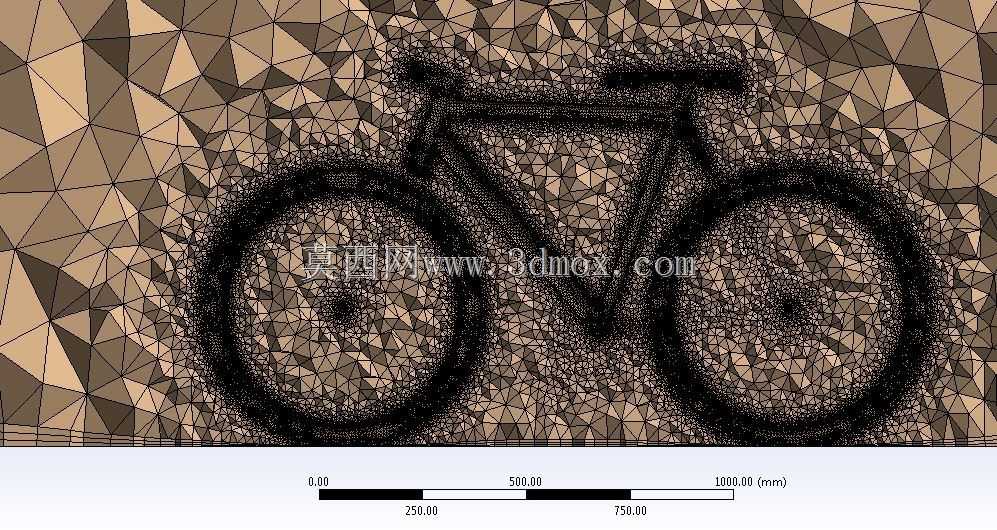

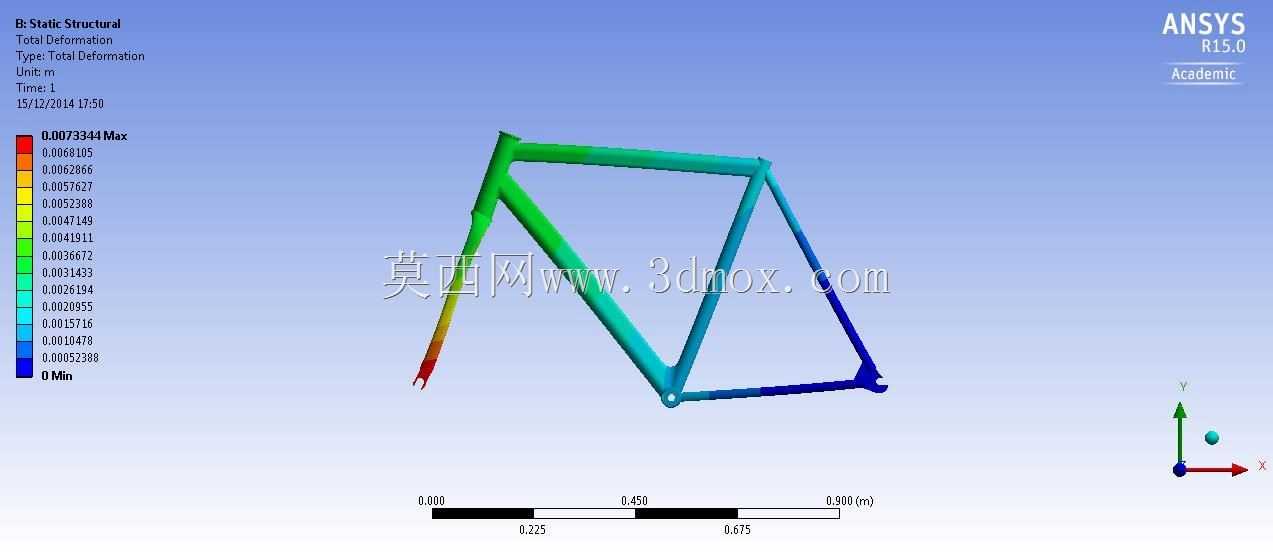

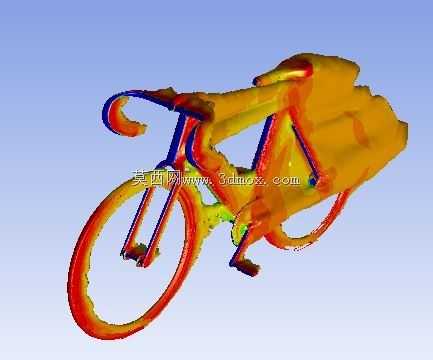

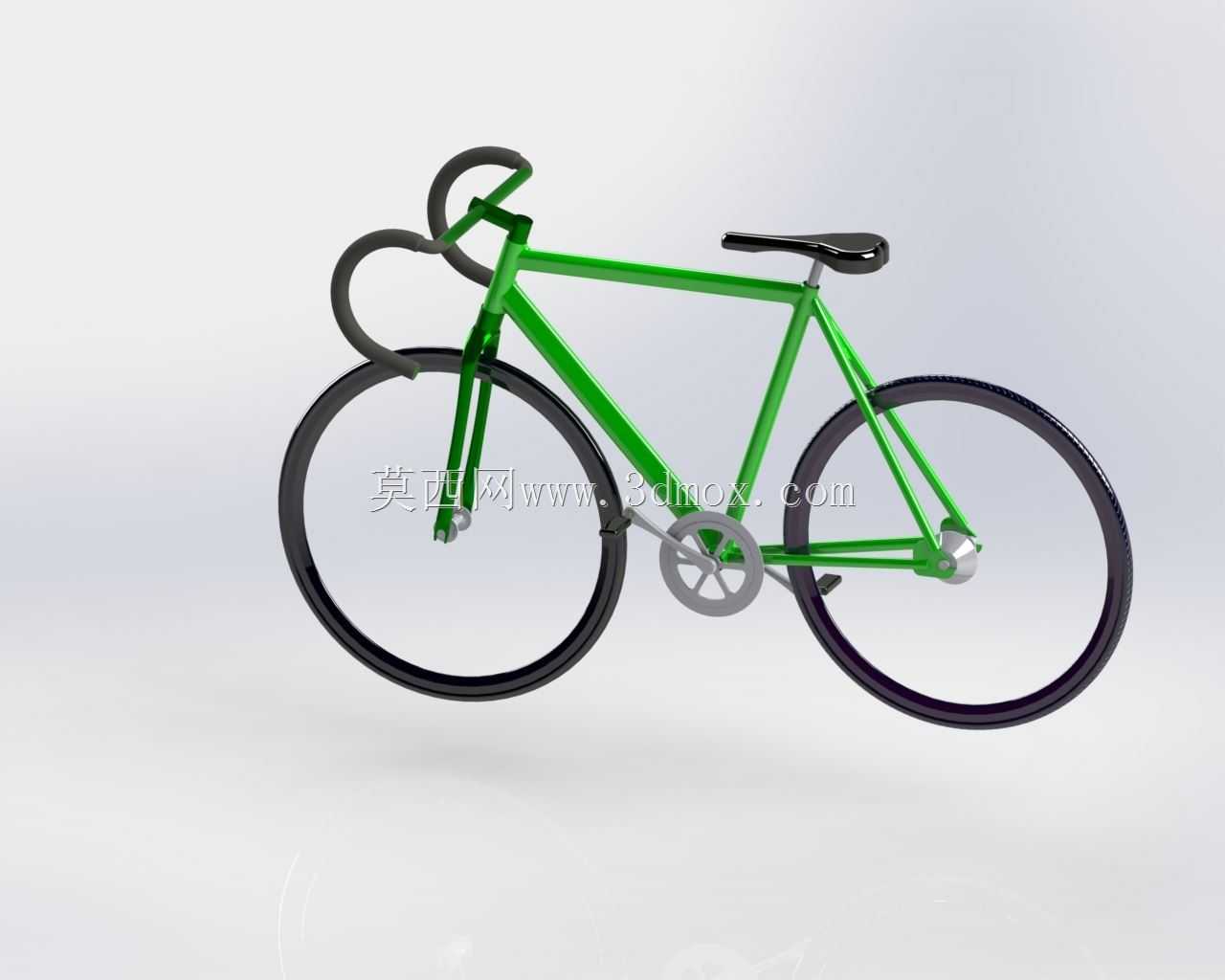

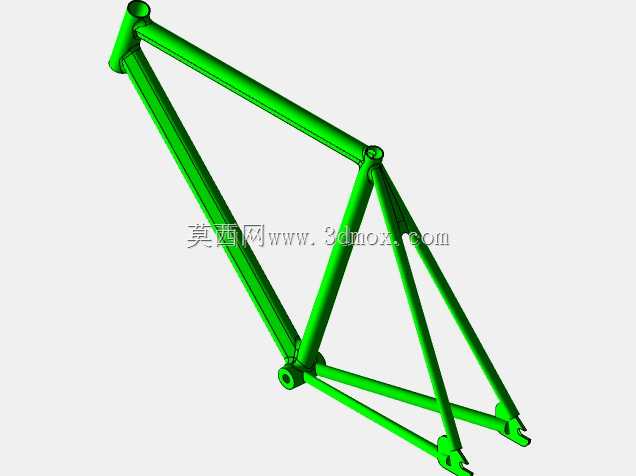

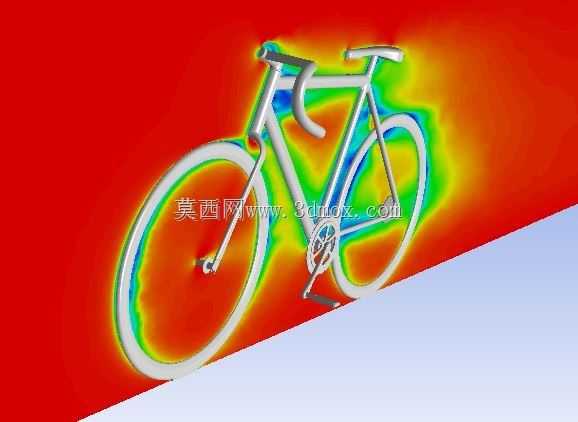

公路自行车作为竞技骑行与长距离通勤场景下的核心代步及运动装备，其结构设计直接决定骑行效率、操控稳定性与使用安全性。该模型完整还原了公路自行车的整车架构，覆盖车架、前叉、弯把、轮组、传动组件、制动模块等核心结构，在建模过程中充分考虑了实际骑行过程中的受力传递路径，车架部分采用符合空气动力学特性的管型设计，上管、下管、立管、后上叉、后下叉的衔接位置做了平滑过渡处理，能够有效降低高速骑行时的空气阻力，同时兼顾结构刚性需求，避免踩踏发力时出现多余的结构形变损耗动力。从安装边界来看，整车各部件的装配公差严格匹配实际量产零件的配合要求，五通位置预留了标准中轴安装位，可兼容市面主流规格的曲柄组与牙盘结构，前叉舵管尺寸适配常规碗组规格，弯把与把立的连接接口符合通用口径标准，轮组的开档尺寸匹配标准公路车花鼓安装要求，无需额外修改即可完成虚拟装配验证。设计过程中同步结合了流体仿真与结构有限元分析的前置需求，模型的几何曲面连续性满足CFD网格划分的精度要求，能够直接导入仿真软件完成不同骑行姿态、不同风速条件下的风阻系数测算，同时实体结构的壁厚、加强筋分布也为FEA分析提供了准确的几何基础，可用于验证不同踩踏力度、不同路面冲击载荷下的车架应力分布情况，定位结构薄弱区域并做针对性优化。不同于休闲代步自行车的结构取向，该模型的几何设定偏向竞技使用场景，弯把的下把位设计能够让骑行者获得更低的俯身姿态，进一步降低迎风面积，轮组采用窄框高的公路轮设定，兼顾平路巡航与爬坡时的重量控制，传动部分的齿比范围匹配公路骑行的常用速度区间，能够在不同坡度路况下保持合理的踩踏 cadence 区间。在细节处理上，模型还原了刹车夹器的安装座位置、变速走线的预留通道、坐垫与座杆的配合结构，所有活动部件的运动关系符合实际机械逻辑，转动、摆动的自由度设置准确，可用于整车运动干涉检查，也可作为骑行运动相关产品开发、结构教学演示的基础数字模型，帮助设计人员快速验证改装方案、调整几何参数，缩短实体样车的开发迭代周期。
