抑制器用E型挡板结构三维设计

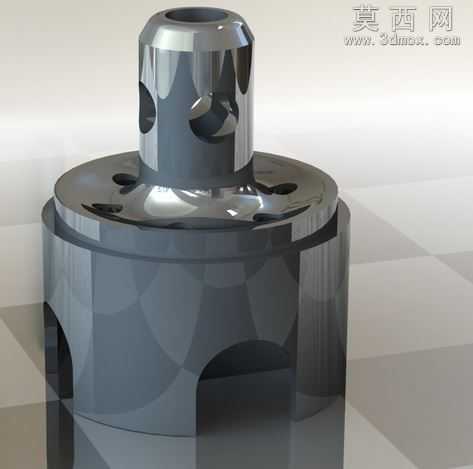

本模型为抑制器配套使用的E型挡板零件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械零件设计的尺寸规范，先通过旋转凸台命令构建零件的主体回转基体，再依次通过拉伸切除命令加工出端面的多组均匀分布通孔、侧部的径向贯通孔，以及端部的三处对称缺口式E型卡槽结构，所有特征均保留完整的建模历史参数，可根据实际装配需求快速调整孔径、槽深、壁厚等关键尺寸，适配不同规格的抑制器装配要求。模型完成实体建模后，在Keyshot中完成渲染工作，材质选用哑光深灰金属材质，模拟钢制零件经表面氧化处理后的质感，调整环境光为柔和的工作室漫射光源，添加微弱的环境反射效果，清晰呈现零件的轮廓结构、孔位分布与边角细节，渲染图可直观展示零件的实际外观形态。从结构设计来看，该E挡板作为抑制器内部的核心导流阻流零件，主体为带中心通孔的阶梯轴套结构，大端圆盘端面均匀分布多组泄压小孔，侧部开设径向通孔用于引导气流走向，端部的三处E型缺口可与抑制器筒身的定位结构快速卡合，实现无额外紧固件的快速装配定位，同时保证多组挡板叠装时的同轴度，避免气流紊乱影响消音抑制效果。设计过程中重点考量了零件的加工工艺性，所有孔位均采用直孔设计，边角处添加了微小的工艺倒角，既避免加工过程中出现应力集中导致的零件开裂问题，也适配常规的数控车削、钻削加工工序，无需特殊定制刀具即可完成批量生产，同时在壁厚设计上预留了足够的强度余量，可承受高温高压气流的反复冲击，保证零件的使用寿命。
