摩托车施普林格前叉悬挂结构设计

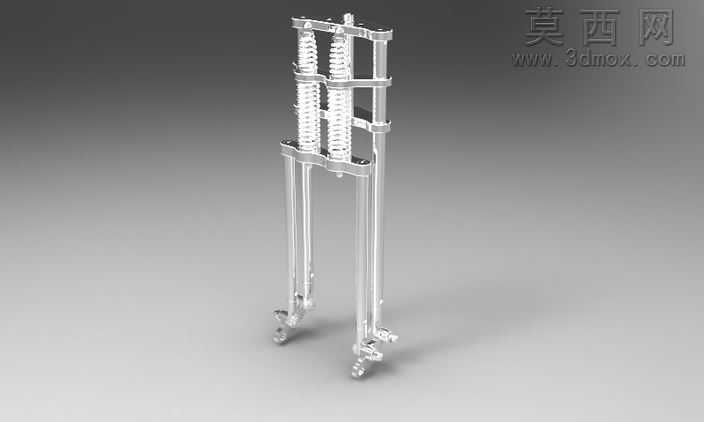

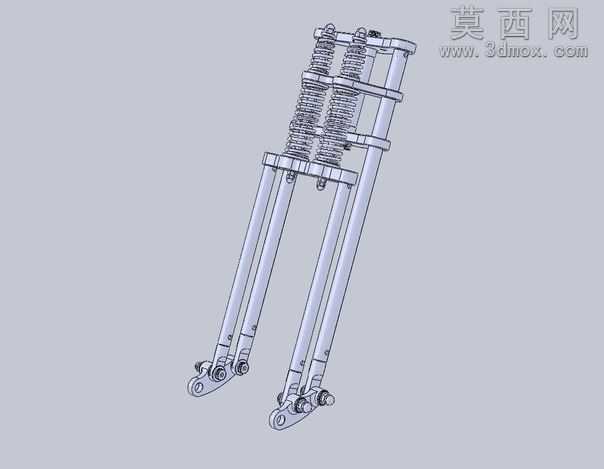

本作品为摩托车施普林格前端前悬挂结构的全尺寸三维建模成果，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑，在CATIA V5环境下完成全参数化建模，所有结构特征均可编辑调整，适配不同规格复古摩托车型的改装与设计需求。建模阶段首先完成整体骨架的参数搭建，确定前叉的安装轴距、倾斜角度、减震行程等核心参数，再依次拆分各个零部件进行独立建模：四根平行的叉管构件采用拉伸与扫掠命令生成，严格控制管壁厚度与同轴度公差，保证装配后叉管的滑动顺畅度；顶部的双弹簧减震组件分别完成弹簧圈的螺旋扫掠、上下弹簧座的结构建模、阻尼连接构件的细节设计，弹簧的螺距、线径参数完全匹配实车减震的力学性能要求；底部的前轮连接摇臂结构通过多段实体拉伸与布尔运算完成，精准还原摇臂的铰接孔位、安装轴台、限位结构，所有铰接位置均预留标准紧固件的安装空间，配套的麦克马斯特卡尔标准紧固件全部按照标准件库的参数调用，保证螺栓、销轴、衬套等零件的尺寸完全符合通用装配标准。模型装配阶段严格按照实车的装配层级添加约束，叉管与上下联板之间采用同轴约束与轴向限位约束，减震弹簧与上下座之间添加接触约束模拟装配状态，摇臂与叉管底端的铰接位置添加转动约束，完整还原前悬挂的活动行程与摆动逻辑。材质渲染阶段针对不同构件赋予对应材质：金属叉管、联板、摇臂构件赋予抛光镀铬金属材质，调整反射率与粗糙度参数还原金属亮面质感；减震弹簧赋予弹簧钢哑光金属材质，紧固件赋予镀锌黑色钝化材质，整体渲染效果清晰区分不同构件的材质差异，结构层次分明。设计思路上遵循施普林格前叉的经典结构逻辑，在保证结构强度的前提下简化冗余造型，整体外形简洁规整，可直接用于摩托车改装方案验证、复古车型前悬挂设计参考、机械结构教学演示等场景，模型导出的STEP、IGES、STL等通用格式可适配绝大多数三维工程软件，方便后续的工程出图、3D打印样件、动力学仿真分析等后续工作开展，所有零件之间无干涉问题，装配关系完整，可直接生成爆炸图用于装配指导说明。
