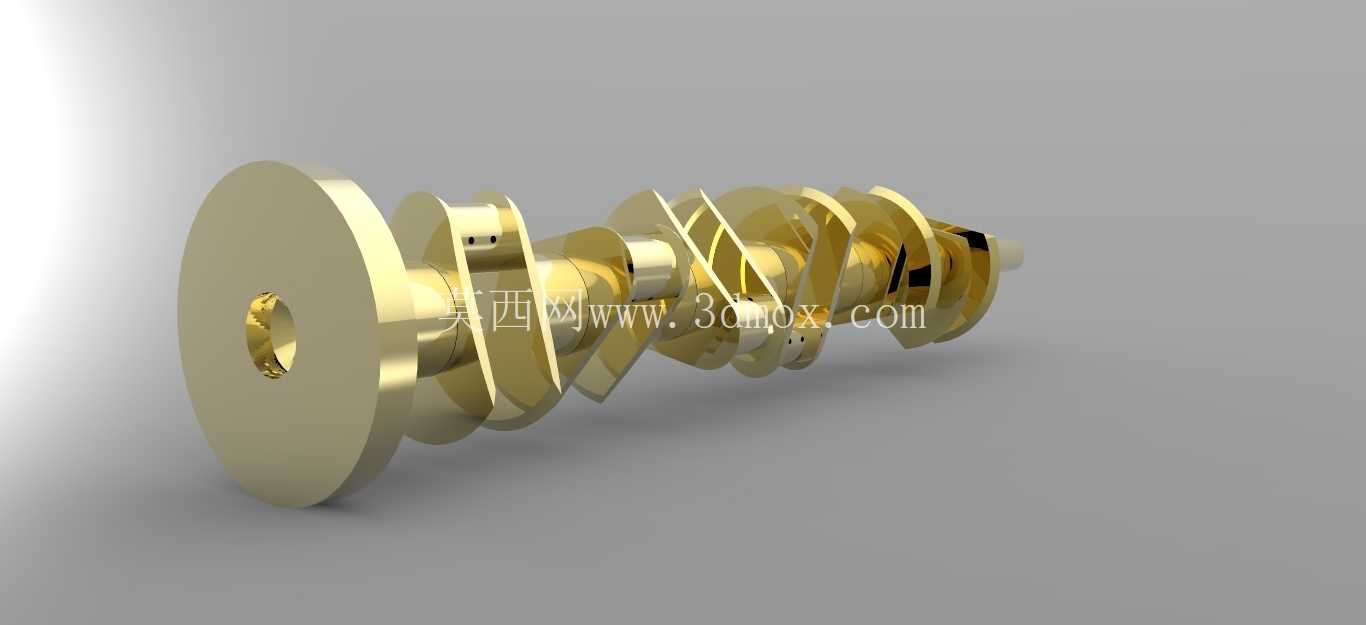

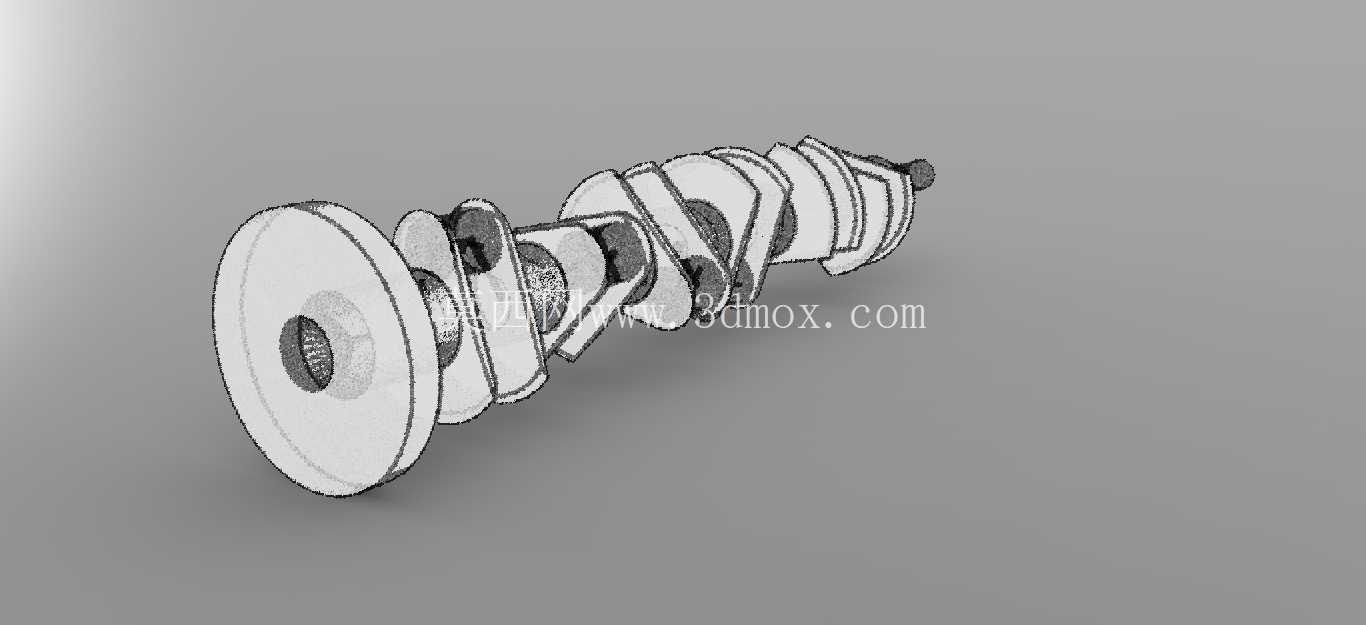

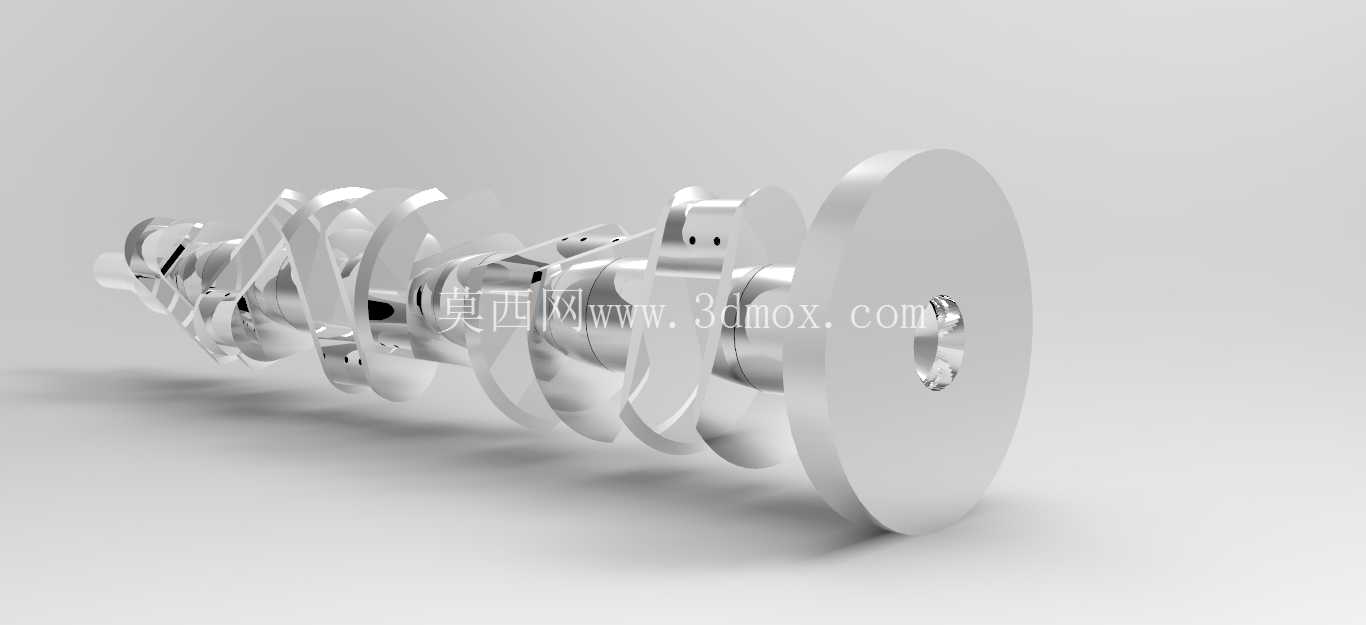

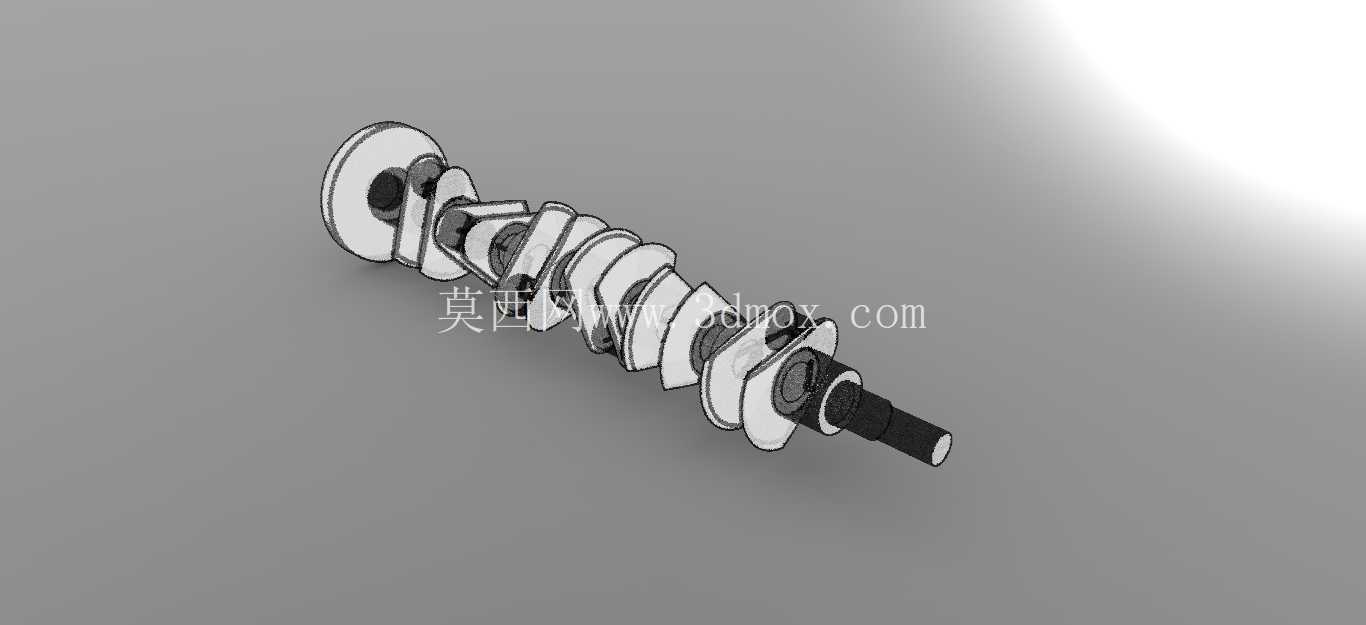

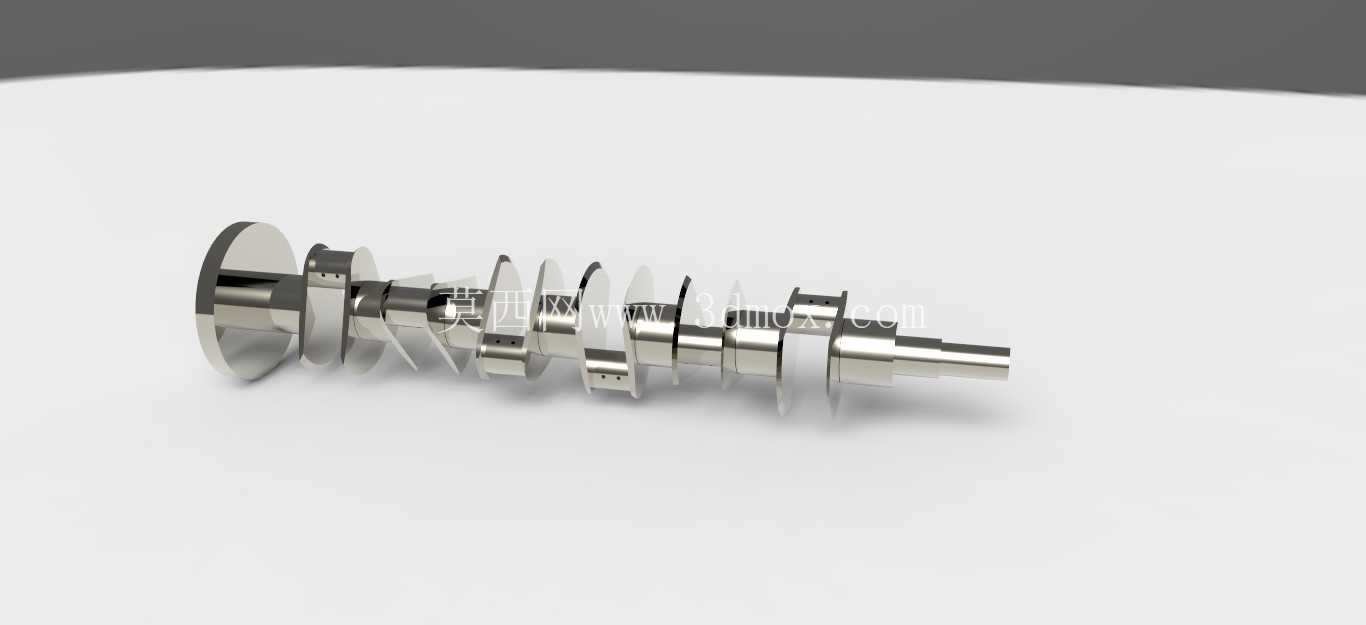

V12发动机曲柄连杆机构曲轴结构

　　从实际装机的功能逻辑来看，这款曲轴的主轴颈采用等直径设计，沿轴向均匀分布7个主轴承支撑位，每个支撑位对应缸体上的主轴承座安装面，安装时需要匹配对应厚度的轴瓦，保证轴颈与轴瓦之间的油膜间隙处于0.03-0.08mm的合理区间，既避免间隙过大导致的机油泄压、轴颈冲击磨损，也防止间隙过小引发的抱轴、烧瓦故障。曲柄臂的设计采用了椭圆形卸荷结构，在保证曲柄销与主轴颈连接强度的前提下，尽可能去除非受力区域的冗余材料，降低曲轴整体的转动惯量，让发动机的转速响应速度更快，同时在每个曲柄臂的对应位置设计有平衡重块，平衡重块的形面经过偏心配重计算，能够精准抵消活塞连杆组件往复运动产生的离心惯性力，让曲轴在最高7000rpm的转速区间运行时，各主轴承座的受力波动控制在合理范围内，减少缸体的受力变形。在大排量高性能内燃机的动力传递链路中，曲轴作为承接活塞往复运动、转化为旋转扭矩输出的核心部件，其结构设计直接决定了整机的动力输出平顺性、高转速承载能力与运行可靠性。V12机型的曲轴采用12个曲柄销分两列错拐布置的结构，对应V型夹角的气缸排布，每一组曲柄销匹配两个连杆的安装位，能够将两列气缸交替做功产生的冲击力均匀传导至主轴颈，抵消大部分一阶、二阶往复惯性力，从根源上降低整机运行的振动水平，适配豪华乘用车、高性能赛车、大型船舶辅机、固定动力机组等对运行平顺性有极高要求的应用场景。

　　曲轴的前端设计有正时齿轮安装位、皮带轮安装轴颈与油封配合面，安装时需要保证正时齿轮与曲轴的键槽对位精度，偏差超过1°就会导致配气相位错位，引发进气效率下降、气门碰撞活塞等严重故障；前端油封配合面的表面粗糙度需要控制在Ra0.8以下，避免长期运行后出现机油渗漏的问题。曲轴的后端设计有飞轮连接法兰与曲轴后油封配合轴颈，法兰端面上的定位销孔与螺栓孔采用位置度公差0.02mm的精度要求，保证飞轮安装后的动平衡精度，飞轮与曲轴装配后整体需要进行动平衡测试，剩余不平衡量需要控制在15g·cm以内，避免高转速下出现整机共振的问题。

　　从安装边界来看，这款曲轴的轴向总长度适配对应V12机型的缸体轴向空间，主轴颈的中心高与缸体主轴承座的中心高完全匹配，曲柄销的回转半径决定了发动机的活塞行程，直接影响整机的排量与压缩比参数，设计时曲柄销的直径需要满足连杆大头轴承的承载要求，在12个气缸交替做功的冲击载荷下，曲柄销与连杆轴瓦之间的油膜能够持续保持，不会出现边界润滑的状态。曲轴的润滑油道采用斜向交叉钻孔设计，从主油道引入的压力机油通过主轴颈内部的油道输送到每个曲柄销位置，为连杆轴瓦提供持续的润滑与冷却，油道的孔口位置设计有倒角，避免应力集中导致的曲轴疲劳断裂，所有油道在加工完成后需要进行高压油道清洗，去除内部的铁屑与杂质，防止装机后杂质进入轴瓦表面引发拉瓦故障。

　　在实际的结构设计过程中，曲轴的材质通常采用高强度锻钢或者球墨铸铁，锻钢曲轴的曲柄臂纤维流线沿受力方向分布，能够承受更高的爆发压力冲击，适配高增压的性能机型；球墨铸铁曲轴的成本更低，减震性能更好，适配民用大排量自然吸气机型。所有轴颈表面都需要进行淬火处理，表面硬度达到HRC55-62，淬硬层深度控制在2-4mm，既保证轴颈表面的耐磨性能，也避免淬硬层过深导致的曲轴脆性断裂风险。这款曲轴的错拐角度经过精准计算，对应V12机型的点火间隔角，能够保证每60°曲轴转角就有一个气缸做功，动力输出几乎没有间断，这也是V12机型运行平顺性远超直列6缸、V8机型的核心原因。在装机匹配时，还需要考虑曲轴的轴向窜动量，通过止推片的厚度调整，将轴向间隙控制在0.1-0.3mm之间，既避免曲轴受热膨胀后出现卡滞，也防止轴向窜动量过大导致的活塞偏磨、正时系统跳齿等问题。
