小型遥控动力装置壳体结构设计

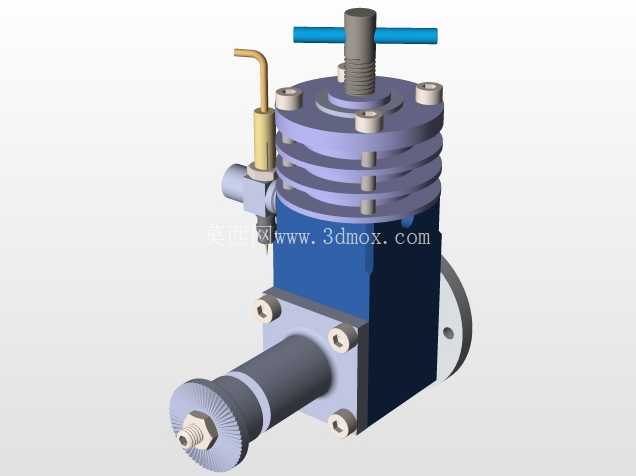

在航模、小型无人载具、桌面级动力演示装置的开发场景中，动力单元的壳体集成设计往往是决定整机装配效率、运行稳定性的核心环节，这款长度略大于6英寸的小型遥控发动机壳体，正是针对小尺寸空间下的动力集成需求完成的结构设计。从实际应用场景来看，这类小型遥控动力单元常被用于固定翼航模、小型无人车、水下仿生探测装置的动力输出端，需要在有限的安装空间内完成油路、气路、固定接口的集成，同时兼顾壳体本身的结构强度与轻量化需求，避免额外增加整机的负载重量。

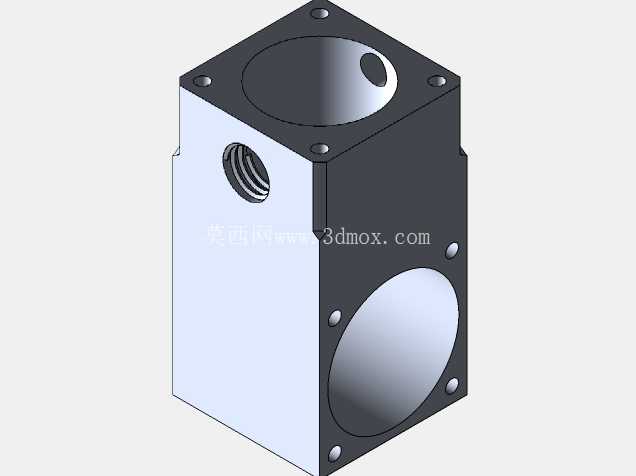

从设计思路层面拆解，这款壳体采用了分体式拼接的结构逻辑，主体分为两个相互垂直的安装腔室，分别对应动力输出的核心组件与传动适配模块，两个腔室的对接面采用精密止口定位，配合周向均匀分布的内六角紧固螺钉完成锁合，能够在保证装配同轴度的同时，降低加工阶段的工艺难度——如果采用一体化腔体结构，深腔内部的油路孔、安装位加工会面临刀具可达性差、内壁粗糙度难以控制的问题，分体式设计刚好规避了这一加工痛点，同时也方便后续的组件维护与零件替换，不需要拆解整个动力单元就能完成局部模块的检修。

在功能特性的设计上，壳体侧面预留的螺纹接口是专门的油路接入端口，接口处采用标准管螺纹规格，能够直接适配市面上常规的遥控模型供油管路，不需要额外制作转接头；顶面的圆形开孔为燃油加注与观察窗口，开孔边缘做了加厚凸台处理，避免频繁开启加注口造成的端口磨损，同时凸台结构也能提升开孔处的结构强度，防止发动机运行过程中的振动导致端口开裂。正面的大尺寸圆形开口为动力输出轴的避让位，开口周围同样分布了四颗紧固螺钉，用于固定端盖组件，端盖与壳体之间可以预留密封槽安装O型密封圈，满足不同工况下的密封需求，无论是干式运行的航模场景还是有溅水风险的无人车场景，都能通过更换密封件实现适配。

关于外形尺寸与安装边界，这款壳体整体长度控制在6英寸出头，也就是155毫米左右，横截面为正方形结构，边长约70毫米，整体外形规整没有突出的异形结构，在整机布局时能够很方便地嵌入载具的动力舱内，不需要为壳体单独设计复杂的避让空间。壳体上的所有安装孔位都采用统一的沉头设计，螺钉锁紧后头部不会突出壳体表面，既能够减少整机的风阻，也能避免突出的螺钉头剐蹭到舱内的其他线路与管路。周向分布的安装孔位做了等间距设计，在实际装机时可以根据载具的布局方向选择任意一个面作为安装基准面，不需要额外制作转接支架，大幅提升了这款动力单元的适配性。

从结构强度的角度考量，壳体的壁厚采用了差异化设计，在螺纹接口、螺钉安装位、腔室对接面这些受力集中的区域，壁厚做了加厚处理，而在非受力的腔体外壁区域则适当减薄，在保证整体结构刚性、能够承受发动机运行时的往复振动与冲击载荷的前提下，尽可能控制壳体的整体重量，避免动力单元自重过大影响载具的续航与机动性。腔室内部的拐角处全部采用圆角过渡，既能够减少加工过程中的应力集中问题，也能避免运行过程中应力长期累积造成的壳体开裂，延长动力单元的整体使用寿命。

在实际装配流程中，这款壳体的结构设计也充分考虑了装配顺序的合理性，操作人员可以先将核心动力组件装入下方的主腔室，锁紧端盖后再从侧面接口接入油路，最后完成上部组件的安装，整个装配过程不会出现零件干涉、工具无法伸入的问题，哪怕是没有太多装配经验的模型爱好者，也能按照步骤完成整机组装，降低了小型遥控动力装置的组装门槛。
