带压气机与涡轮的喷气式航空动力装置

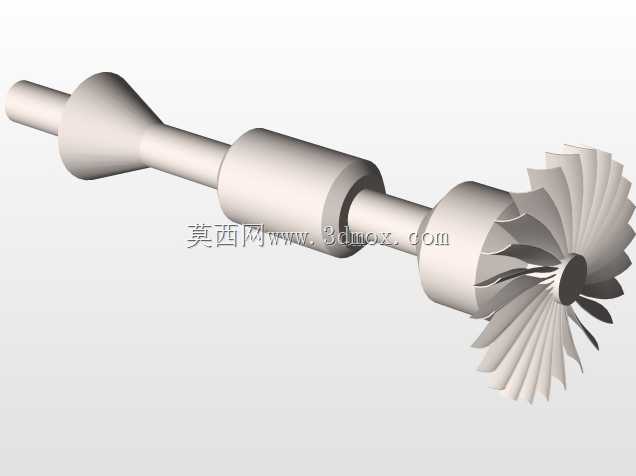

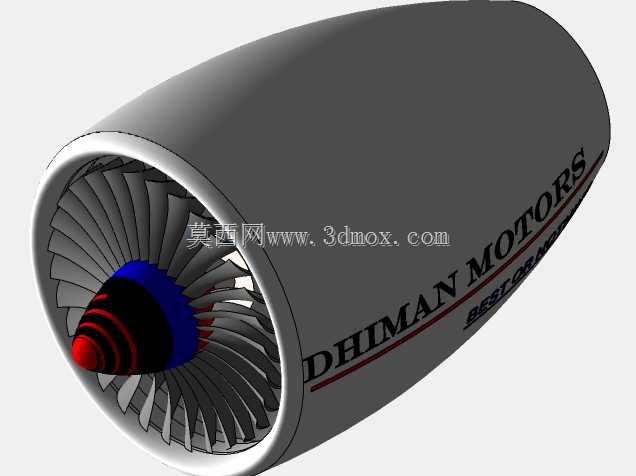

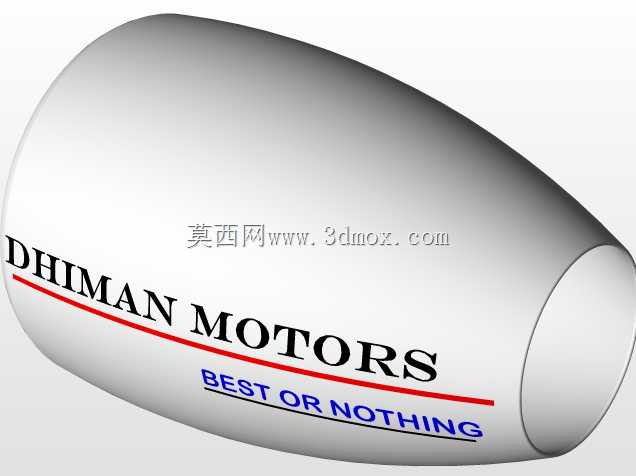

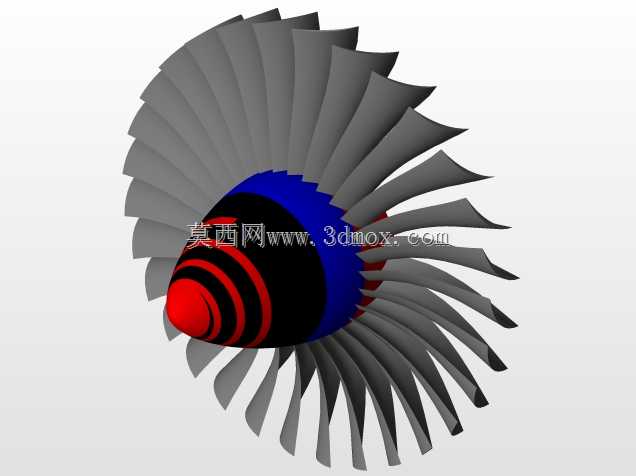

在航空装备研发与教学实训场景中，这类集成压气机与涡轮的喷气动力装置三维数模，是结构设计人员梳理航空动力系统逻辑、开展装配干涉校验的核心参考载体。不同于简化的外观演示模型，该数模完整还原了进气道、多级压气机叶片、燃烧室衔接段、涡轮转子、尾喷整流段的全链路结构，每一级叶片的扭转角度、叶根与轮盘的榫卯衔接结构、机匣内壁的流道轮廓都做了精准还原，可直接用于航空类专业的结构认知教学，也能作为小型涡喷动力改装设计的基础参照。从实际工程应用角度看，这类动力装置主要为固定翼航空器、高速无人飞行器提供推力输出，设计过程中需要兼顾气动效率与结构强度的平衡：压气机段的叶片排布遵循逐级增压的流道设计逻辑，每一级叶片的弦长、安装角都匹配对应截面的气流速度，避免气流在叶道内发生分离失速；涡轮段的叶片则需要匹配燃烧室出口的高温燃气流向，叶型设计兼顾做功效率与热负荷承载能力，机匣部分采用分段式拼接结构，预留了机匣与内部转子的装配间隙，避免热态工作时转子膨胀与机匣发生剐蹭。数模中还原的整流锥采用流线型曲面设计，曲面曲率匹配进气道入口的气流收敛角度，能有效降低进气阻力，引导来流均匀进入压气机叶道；机匣外壁的标识区域预留了铭牌安装位，可根据实际应用场景补充型号、参数等标识信息。安装边界方面，该动力装置的主安装节设置在压气机段后侧的机匣加强肋位置，采用径向支撑的安装结构，可匹配不同航空器的发动机舱挂载接口，尾喷段预留了加力燃烧室的拓展安装空间，可根据动力需求拓展加力模块；整机的重心落在压气机与涡轮的衔接段位置，安装时可通过调整安装节的支撑高度匹配整机配平需求。数模中所有转动部件的同轴度公差都做了对应结构约束，转子支撑点的轴承安装位结构完整，可直接用于开展转子动力学仿真分析，校验不同转速下的转子挠度与临界转速，为后续的实物试制提供结构层面的参考依据。
