卡丁车轮胎驱动轴连接轮毂结构

该零件属于休闲竞速类卡丁车行走系统的核心传力连接件，落地场景覆盖户外娱乐卡丁车赛道、商用卡丁车场馆运维、青少年卡丁车培训用车改装等领域，主要承担轮胎轮组与驱动半轴之间的扭矩传递、轮系定位功能，是保障卡丁车动力输出平顺性、轮组运转可靠性的关键结构件。

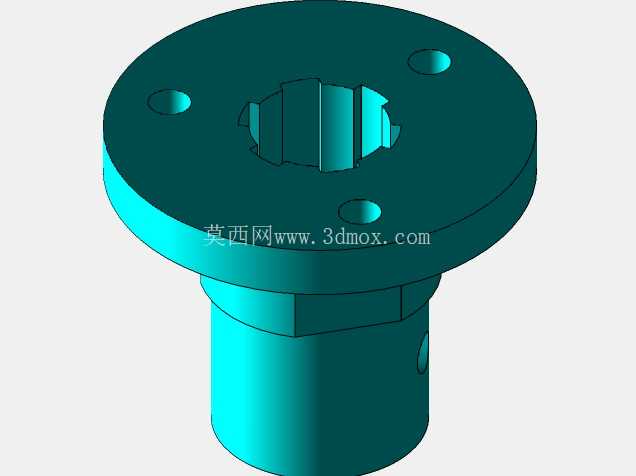

从实际使用工况来看，卡丁车行驶过程中需要频繁完成急加速、急减速、高速过弯侧倾等动作，该连接件既要承受驱动轴输出的峰值扭矩，还要缓冲过弯时轮胎受到的侧向冲击力，同时还要适配场地内不平整路面带来的小幅振动载荷，因此结构设计上优先考虑传力可靠性与安装便捷性。零件整体采用带法兰凸缘的轴套式结构，上部法兰盘为圆盘式结构，盘面均匀分布三个沉头安装孔，用于和轮辋的安装端面贴合锁紧，沉孔设计可以让锁紧螺栓的头部完全沉入孔内，避免螺栓突出干涉轮胎装配，同时保证法兰端面与轮辋安装面的完全贴合，减少装配面的应力集中。法兰中心区域设计为内花键孔结构，花键齿形采用矩形花键形式，相比单键连接拥有更大的接触受力面积，能够在更小的轴径尺寸下传递更大的驱动扭矩，同时花键配合自带同轴定位属性，可保证轮组与驱动轴的同轴度，减少高速运转时的轮系跳动量，避免卡丁车高速行驶时出现方向盘抖动的问题。

法兰盘下方延伸出一段圆柱形轴套结构，轴套侧壁开设有径向锁紧孔，当驱动轴穿入中心花键孔到位后，可通过径向锁紧螺钉将连接件与驱动轴进行轴向锁止，防止车辆急加减速时连接件与轴之间出现轴向窜动，避免轮组脱落的安全隐患。轴套与法兰盘的衔接位置设计有一圈环形退刀槽，既方便机加工时的刀具退刀，保证法兰端面与轴套外圆的加工垂直度，也能减少衔接位置的应力集中，避免长期受交变载荷时出现根部断裂的问题。

从安装边界尺寸来看，法兰盘的外径尺寸需匹配对应尺寸卡丁车轮胎的轮辋安装孔分布圆直径，三个安装孔的孔位公差控制在±0.05mm范围内，保证与轮辋安装时的孔位对齐度，无需额外修配即可完成装配；中心花键孔的小径公差采用H7级精度，与驱动轴的外花键采用间隙配合，装配时可轻松推入到位，同时配合间隙控制在合理范围内，不会出现花键齿面的冲击异响；下方轴套的外径小于法兰盘外径，可避让轮辋中心的避让孔，保证装配时轴套部分可完全伸入轮辋中心空腔内，不会出现装配干涉。轴套的长度尺寸根据轮辋中心空腔的深度设计，保证径向锁紧孔的位置刚好露出轮辋空腔侧壁，方便运维人员使用工具完成锁紧螺钉的紧固操作，无需拆卸整个轮组即可完成锁紧力的复检，降低场馆日常运维的工作量。

设计过程中针对卡丁车的轻量化需求，在保证结构强度的前提下对法兰盘的厚度进行了优化，去除了非受力区域的多余材料，避免零件过重增加簧下质量，影响车辆的操控灵活性；法兰盘的所有锐边都做了R0.5的圆角倒钝处理，既避免装配时划伤操作人员，也减少锐边位置的应力集中点，提升零件的疲劳寿命。花键齿面的粗糙度要求控制在Ra1.6以下，减少齿面的磨损量，延长零件的更换周期，适配商用卡丁车场馆高频率、长时间的运营需求。
