在轻工输送管路、小型流体设备的管线布设场景中,这类带集成安装座的轴承支撑结构,常被用于需要承托旋转穿管、或者带旋转接头的管路工位,解决管线穿过设备框架时的径向支撑与旋转自由度释放问题,避免管路旋转过程中与安装框架发生硬摩擦,同时抵消管路运行中产生的径向跳动,保障管路连接位置的密封件使用寿命。

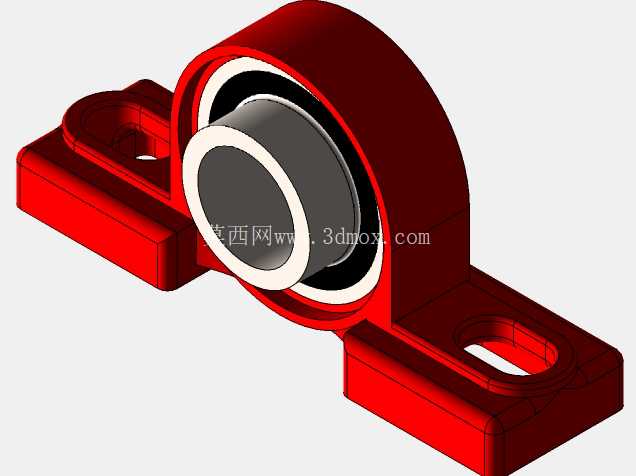

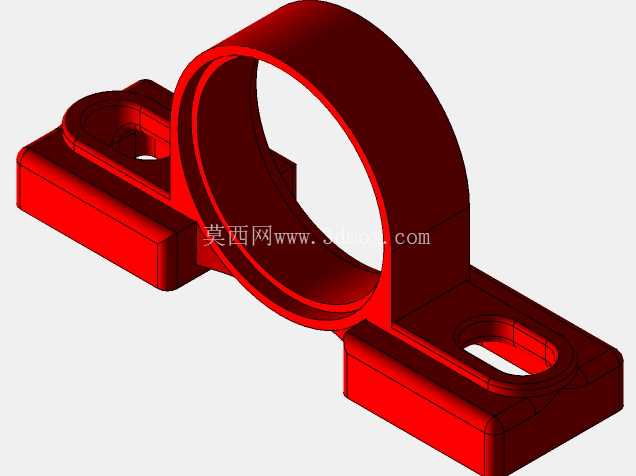

从结构功能来看,该组件核心由立式铸造型安装基座、双密封深沟球轴承内芯、轴向定位挡圈三个部分组成。安装基座采用对称式双安装脚设计,每个安装脚开设长圆形安装孔,这类孔型的设计初衷是补偿安装面的加工误差,允许安装时沿孔长方向调整轴承中心的位置,降低安装面的孔位加工精度要求,适配不同框架上的预钻孔位偏差。基座的轴承容纳腔采用一体式铸造结构,轴承外圈与腔体采用过盈配合压装,配合面的公差选择遵循基孔制过渡配合区间,既保证轴承外圈不会在腔体内发生周向转动,也避免过盈量过大导致轴承外圈变形挤压滚动体,影响轴承的旋转精度。

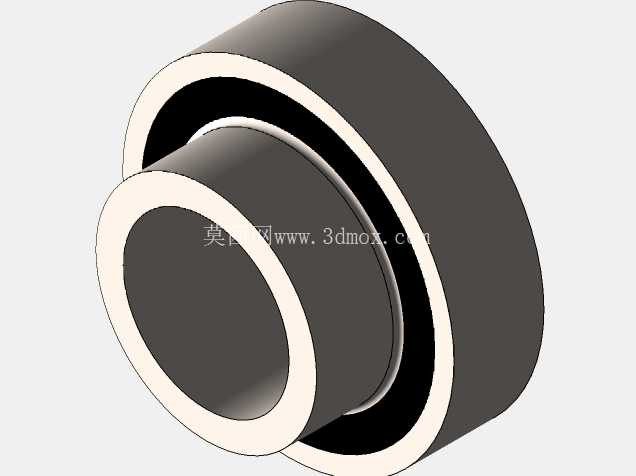

轴承内芯采用双面接触式橡胶密封结构,密封唇口与轴承内圈的密封槽紧密贴合,能够阻挡管路布设场景中常见的粉尘、切削液飞溅、少量水汽进入轴承滚道内部,延长润滑脂的更换周期,这类密封结构的轴承无需日常频繁加注润滑脂,适合安装在设备内部不易维护的管路支撑位置。轴承内圈的内孔为光孔设计,适配光滑的旋转管轴穿入,内圈侧面设置紧定螺钉孔,安装时将管轴穿入内孔后拧紧紧定螺钉,即可实现轴承内圈与管轴的周向固定,传递扭矩的同时限制管轴与内圈的相对窜动,紧定螺钉的尖端采用凹端设计,拧紧后会在管轴表面压出浅凹痕,避免长期运行后螺钉松动导致轴与内圈打滑。
从安装边界尺寸来看,该组件的总高度由基座底部到轴承内圈顶部的距离决定,安装时需要预留至少等于轴承外径1.2倍的径向操作空间,方便安装时调整紧定螺钉、后期维护时拆卸密封盖。两个安装脚的中心距是安装选型的核心参数,选型时需要确认安装框架上的横梁宽度是否匹配该中心距,长圆形安装孔的长度决定了中心距的可调范围,通常可调范围在±3mm区间内,足够覆盖常规框架焊接、螺栓连接产生的位置偏差。轴承内孔的直径决定了可穿入的管轴最大直径,选型时需要保证管轴与内孔的配合为间隙配合,间隙量控制在0.01-0.03mm之间,既方便安装时穿入轴体,也避免间隙过大导致旋转时轴跳动量超标。
设计思路上,这类组件没有采用分体式轴承座加独立轴承的组合方案,而是将轴承座与安装基座做成一体式结构,减少了零件数量,降低了装配环节的累积误差,同时一体式结构的刚性更好,能够承受更大的径向载荷,适合管路运行中产生的冲击载荷场景。基座的底部设计有0.5mm深度的凹面,安装时该凹面与框架安装面接触,能够减少安装面平面度不足对轴承安装精度的影响,即使安装面存在轻微的凹凸不平,也能保证轴承腔体的轴线与管轴轴线保持同轴,避免轴承承受额外的倾覆力矩。轴承外圈与腔体之间设置有定位止口,压装轴承时轴承外圈端面抵靠止口,即可保证轴承的轴向位置精度,无需额外调整轴向间隙,装配时只需将轴承压装到位即可完成轴承部分的装配,大幅提升装配效率。
在实际应用中,这类支撑组件除了用于管道旋转工位,也可用于小型输送线的从动辊支撑、小型设备的转轴支撑场景,双安装脚的设计适合安装在矩形钢管、角钢等常见的结构型材表面,长圆形安装孔适配不同规格的安装螺栓,通常采用M8或者M10的六角头螺栓即可完成固定,螺栓拧紧时需要采用对角拧紧的方式,避免基座受力不均导致轴承腔体变形,影响轴承旋转顺畅度。轴承的额定动载荷需要匹配管轴及管内介质的总重量,选型时需要预留至少1.5倍的安全系数,避免长期运行后轴承提前失效,若应用在有腐蚀介质的场景,还可将基座材质更换为不锈钢或者做表面喷塑处理,提升组件的耐腐蚀性能,轴承内芯也可更换为不锈钢材质的轴承,适配潮湿、有弱腐蚀的工况环境。
