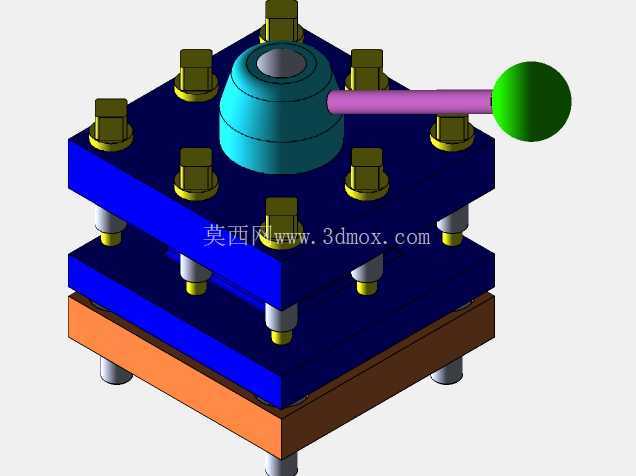

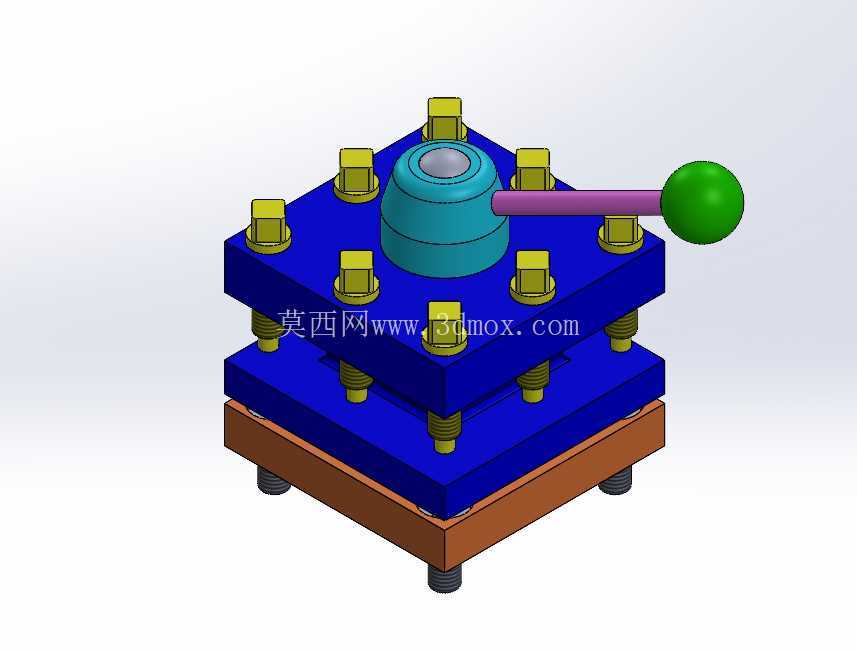

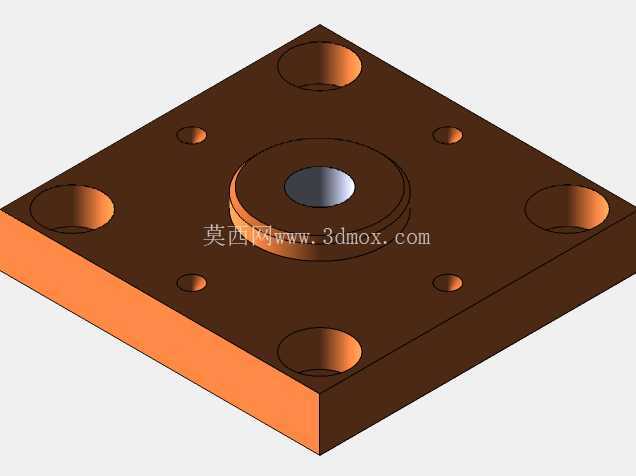

在普通卧式车床的日常车削作业中,刀架作为直接承载切削刀具的核心功能部件,其定位精度、装夹刚性与换刀便捷性,直接决定了轴类、盘类零件的加工尺寸稳定性与表面加工质量。这款方形刀架的结构设计,完全适配常规中小型卧式车床的中拖板复合刀架安装基面,整体采用层叠式方形主体布局,底层为带定位止口的安装基座,基座上均匀分布四个贯穿安装孔,可通过内六角螺栓直接紧固在车床中拖板的T型槽安装位上,安装基面的平面度公差控制在0.02mm以内,保证与拖板贴合无间隙,避免切削过程中出现振动让刀现象。

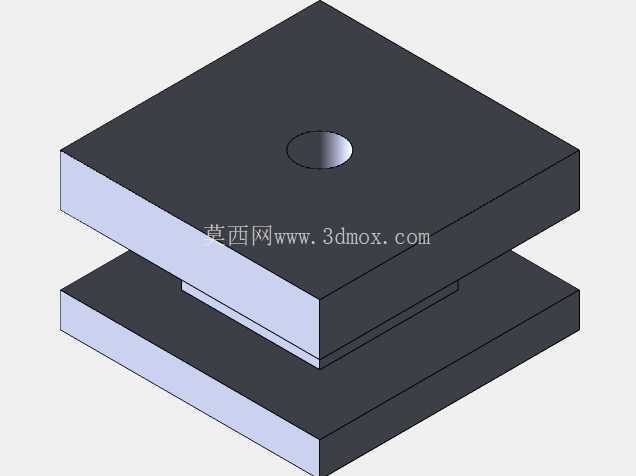

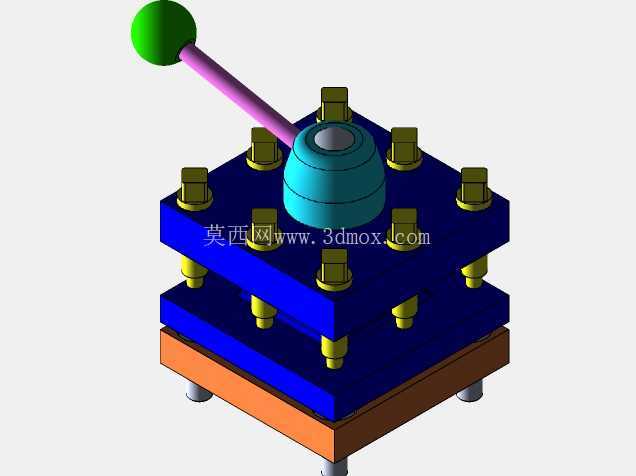

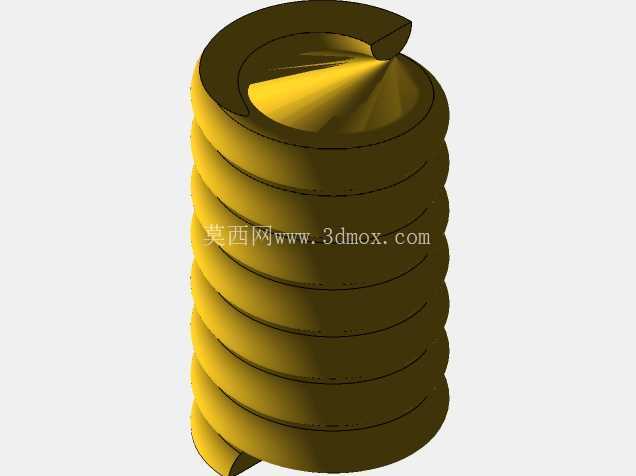

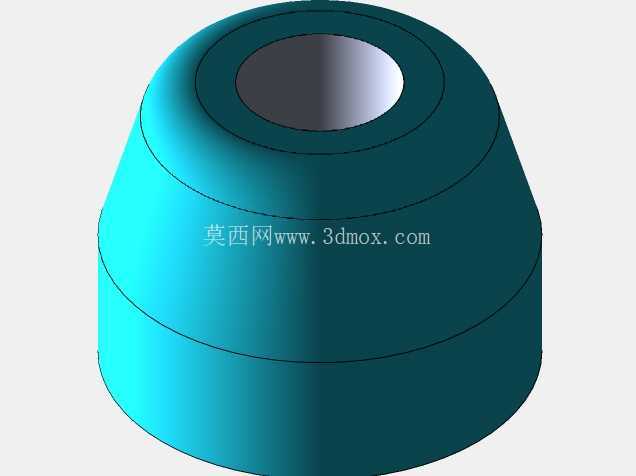

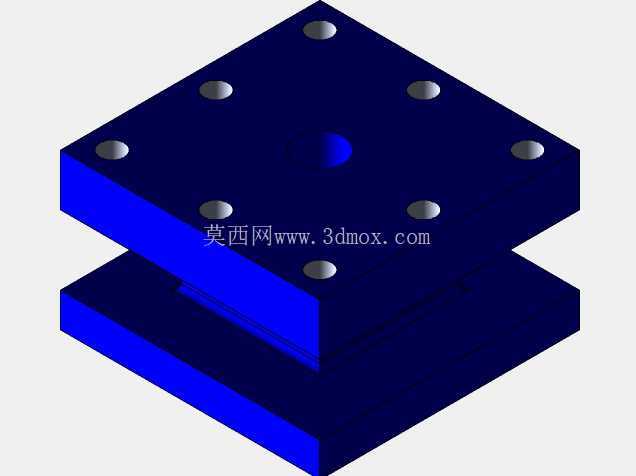

刀架中层为定位锁紧层,沿方形基体的四个边角对称布置八组弹性锁紧销与调节螺栓,每一组锁紧单元对应一个刀具装夹工位,转动顶部带防滑握球的操作手柄时,内部的端面凸轮结构会同步驱动所有锁紧销完成松开与锁紧动作,换刀时只需逆时针扳动手柄即可解除定位约束,将刀架旋转至对应刀具工位后顺时针扳动手柄,即可依靠碟形弹簧的预紧力实现双重锁紧,定位重复精度可控制在0.01mm以内,完全满足粗车、半精车工序的定位精度要求。顶部的刀具装夹层设置四个独立的刀具装夹槽,可同时装夹外圆车刀、端面车刀、切断刀、内孔车刀四把常用切削刀具,装夹槽的侧面设置压紧螺栓,可适配截面尺寸为20mm×20mm、25mm×25mm的标准焊接车刀与机夹车刀,装夹时刀具伸出长度可根据加工需求灵活调整,每一个装夹工位的定位面都经过磨削加工,保证刀具装夹后刀尖高度与车床主轴中心高的偏差不超过0.03mm,减少车削端面时出现中心凸台的概率。
从实际加工场景来看,这款方形刀架主要面向单件小批量的机械加工车间使用,相比液压自动转塔刀架,其结构简单可靠,无需额外配置液压管路与控制电路,日常维护仅需定期在锁紧销与凸轮接触面加注润滑脂即可,故障率极低,非常适合普通车床的技术改造与备件替换。设计过程中充分考虑了切削受力的传递路径,车削时产生的径向切削力会通过刀架基体直接传递到中拖板安装基面,所有锁紧螺栓都采用8.8级高强度合金钢材质,可承受最大15kN的径向切削载荷,在进行大切深粗车作业时也不会出现刀架移位的问题。刀架的整体外形尺寸控制在160mm×160mm×120mm范围内,不会超出中拖板的行程边界,换刀旋转时也不会与卡盘、尾座等周边部件发生干涉,操作手柄的长度经过人体工程学优化,扳动时的操作力矩控制在15N·m以内,操作人员无需借助加力杆即可完成锁紧动作,大幅缩短换刀辅助时间。
在三维建模过程中,所有配合面都按照实际加工公差进行了间隙预留,锁紧销与定位孔的配合采用H7/h6间隙配合,既保证转动灵活,又不会出现过大的定位间隙,操作手柄与内部凸轮轴的连接采用平键传递扭矩,避免长期使用后出现手柄打滑的问题。底部的安装孔位置与市面上主流的CA6140、C6132等普通车床的刀架安装尺寸完全兼容,替换原有刀架时无需对中拖板进行二次加工,直接通过螺栓紧固即可投入使用。刀架表面的所有棱角都做了R2-R3mm的倒钝处理,避免操作过程中划伤操作人员,外露的螺栓端部都设置了防护帽,防止切削液与铁屑进入螺纹缝隙造成锈蚀,延长部件的使用寿命。
